Jak podłączyć różnicówkę?

Wyłączniki różnicowoprądowe, powszechnie znane jako różnicówki, znajdują zastosowanie w różnorodnych miejscach, takich jak skrzynki bezpiecznikowe, rozdzielnie elektryczne czy systemy sterowania maszynami przemysłowymi. Ich głównym celem jest ochrona użytkowników instalacji przed porażeniem elektrycznym. Dlatego kluczowe jest, aby te urządzenia były nie tylko sprawne i niezawodne, ale także odpowiednio zainstalowane i podłączone.



Jak zbudowana jest różnicówka?

Zanim wyjaśnimy, jak podłączyć różnicówkę, warto bliżej jej się przyjrzeć. Wyłącznik różnicowoprądowy, znany również jako różnicówka, jest urządzeniem służącym do ochrony ludzi przed porażeniem prądem elektrycznym i ogranicza skutki uszkodzeń urządzeń. Automatycznie wyłącza obwód elektryczny, gdy wykryje różnicę między prądami wpływającymi i wypływającymi.

Jego podstawowa budowa skupia się na kilku kluczowych elementach:

• Zestyki prądowe i dźwignia załączająca – to miejsca, do których podłączamy przewody fazowe i neutralne. Dźwignia załączająca służy do uruchamiania wyłącznika. Gdy urządzenie jest załączone (dźwignia w pozycji górnej), styki prądowe są ze sobą połączone, co umożliwia przepływ prądu. Natomiast gdy dźwignia jest opuszczona, styki są od siebie odłączone, co oznacza, że obwód jest wyłączony.
• Przekładnik prądowy (sumujący) – przekaźnik Ferrantiego, czyli pierścień ferromagnetyczny, przez który przechodzą przewody fazowe i przewód neutralny. Jego główną funkcją jest porównywanie prądów wpływających i wypływających – różnica między nimi powinna wynosić zero.
• Wyzwalacz różnicowoprądowy – to zazwyczaj przekaźnik spolaryzowany, który reaguje, gdy przekładnik prądowy wykryje różnicę między prądami płynącymi w przewodach. W takiej sytuacji wyzwalacz natychmiast odcina dopływ prądu, zapobiegając potencjalnemu niebezpieczeństwu.
• Obwód testowania – umożliwia weryfikację prawidłowości działania wyłącznika poprzez symulację różnicy prądów. Zaleca się, aby test taki przeprowadzać regularnie, co najmniej raz w miesiącu, aby zapewnić niezawodność urządzenia.

Jakie są różne typy wyłączników różnicowoprądowych?

Wyłączniki różnicowoprądowe mogą różnić się pod względem właściwości reakcji na różne typy prądów i czułości. Oto główne kategorie tych urządzeń:

• Typ A – te urządzenia są projektowane do wykrywania prądu różnicowego sinusoidalnego, jak i tego, które został wyprostowany w sposób pulsacyjny. Te modele są szczególnie przydatne w domowych zastosowaniach, gdzie urządzenia elektryczne często używają prostowników.
• Typ B – bardziej zaawansowane urządzenia, które są wrażliwe na szerszy zakres prądów różnicowych, w tym sinusoidalne, stałe pulsujące i stałe wygładzone aż do 1000 Hz. Znajdują zastosowanie głównie w przemyśle i przy urządzeniach technicznych wykorzystujących prądy o złożonym kształcie.
• Typ AC – standardowe urządzenia przeznaczone do reagowania tylko na prądy różnicowe o charakterze sinusoidalnym, co czyni je odpowiednimi do domowego użytku, gdzie ryzyko wystąpienia skomplikowanych prądów jest minimalne.
• Typ F – do działania z nowoczesnymi urządzeniami elektrycznymi, które zawierają przetwornice częstotliwości. Zapewnia zaawansowaną ochronę w miejscach, gdzie tradycyjne wyłączniki różnicowoprądowe mogą nie być w stanie prawidłowo reagować na nietypowe formy prądu różnicowego wywołane przez nowoczesne technologie.

Co więcej, w zależności od poziomu czułości, wyłączniki różnicowoprądowe klasyfikuje się jako:

• Wysokoczułe – reagują na bardzo niskie poziomy prądu różnicowego (10 mA lub 30 mA) i są powszechnie stosowane w domach.
• Średnioczułe – działają, gdy wykryją prąd różnicowy na poziomie od 100 mA do 500 mA i są przeznaczone do zastosowań, gdzie istnieje możliwość wystąpienia wyższych prądów różnicowych.
• Niskoczułe – zaprojektowane do odłączania źródeł zasilania, gdy prąd różnicowy przekroczy 500 mA, co jest typowe dla środowisk przemysłowych.

Jak dokładnie działa różnicówka (wyłącznik różnicowoprądowy)?

Różnicówka monitoruje i porównuje prąd wpływający do urządzenia i wypływający z niego. W normalnych warunkach te dwa prądy są sobie równe. Z powodu np. uszkodzenia izolacji lub dotyku osoby do niezabezpieczonej części urządzenia powstaje różnica między prądem wpływającym a wypływającym.

Wyłącznik ten reaguje, gdy różnica prądów osiągnie wartość ustawioną jako próg interwencyjny – zazwyczaj jest to wartość bardzo mała, rzędu kilku lub kilkunastu mA.

W takiej sytuacji różnicówka natychmiast przerywa obwód, wyłączając zasilanie i chroniąc przed możliwymi skutkami porażenia prądem lub pożarem. Działanie to zapobiega dalszym uszkodzeniom sprzętu i może uratować życie, zapewniając ochronę przed porażeniem elektrycznym.

Jaki jest schemat instalacji wyłącznika różnicowoprądowego? Jak podłączyć różnicówkę?

Instalacja wyłącznika różnicowoprądowego (różnicówki) wymaga dokładnego przestrzegania określonych kroków, aby zapewnić bezpieczeństwo i prawidłowe działanie systemu. Jak podłączyć różnicówkę jednofazową? Przede wszystkim trzeba wiedzieć, jaki jest układ zasilania. Do tego nie wszędzie można podłączyć różnicówkę.

1. Gdy jest to możliwe, należy zacząć od wyłączenia głównego zasilania w domu lub budynku. Następnie trzeba zidentyfikować przewody: fazowy (L) i neutralny (N), które zostaną podłączone do różnicówki.
2. Przewód fazowy podłącza się do zacisku oznaczonego jako „L” w różnicówce, a przewód neutralny do zacisku oznaczonego jako „N”. To ważne, aby obwód był prawidłowo zabezpieczony i funkcjonalny. Po podłączeniu przewodów należy dokładnie sprawdzić, czy wszystkie połączenia są mocne i bezpieczne.
3. Następnie możesz włączyć główne zasilanie i przetestować różnicówkę, używając wbudowanego przycisku testowego. Prawidłowe działanie różnicówki oznacza, że w przypadku wystąpienia różnic prądu, wyłącznik natychmiast przerwie obwód, zapobiegając ryzyku porażenia elektrycznego.
4. Pamiętaj, żeby regularnie testować różnicówkę, aby upewnić się, że zawsze działa prawidłowo. W przypadku jakichkolwiek wątpliwości lub problemów z instalacją zawsze należy skonsultować się z wykwalifikowanym elektrykiem.

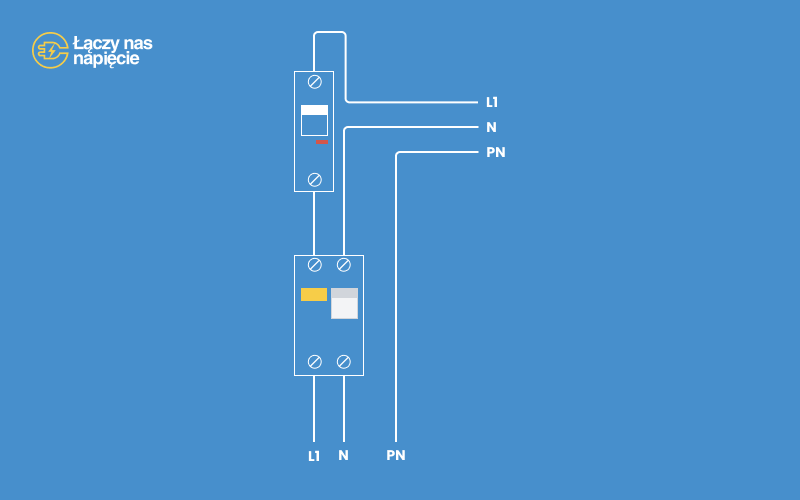

Schemat podłączenia – jak podłączyć różnicówkę:

Jak podłączyć wyłącznik różnicowoprądowy trójfazowy?

Jak podłączyć różnicówkę trójfazową? Najpierw należy upewnić się, że główne źródło zasilania jest wyłączone, aby uniknąć ryzyka porażenia prądem podczas pracy. Wyłącznik różnicowoprądowy trójfazowy posiada cztery zaciski do podłączenia przewodów: trzy dla każdej z faz (oznaczone jako L1, L2, L3) oraz jeden dla neutralnego (N). Postępuj według następujących kroków:

1. Przede wszystkim należy podłączyć przewody fazowe do odpowiednich zacisków w wyłączniku różnicowoprądowym. Przewód L1 powinien zostać podłączony do zacisku oznaczonego jako L1, L2 do L2, a L3 do L3. Należy dokładnie przestrzegać oznaczeń i nie zamieniać przewodów fazowych miejscami.
2. Następnie przewód neutralny powinien być podłączony do zacisku oznaczonego jako N w różnicówce. To równie ważne, ponieważ prawidłowe podłączenie przewodu neutralnego jest kluczowe dla działania urządzenia.
3. Po zakończeniu podłączania przewodów należy dokładnie sprawdzić, czy wszystkie połączenia są mocne i bezpieczne. Brak stabilności w połączeniach może prowadzić do nieprawidłowej pracy wyłącznika lub nawet do pożaru.
4. Gdy wszystko jest już prawidłowo podłączone i sprawdzone, można bezpiecznie włączyć główne zasilanie. Następnie należy przeprowadzić test działania różnicówki, korzystając z przycisku testowego. Pomyślne przetestowanie urządzenia potwierdzi, że jest ono gotowe do pracy i może skutecznie chronić instalację elektryczną.

Najlepiej jednak zrezygnować z samodzielnego podłączania różnicówki i zlecić taką pracę elektrykowi. To gwarancja, że wyłącznik różnicowy będzie działał poprawnie.

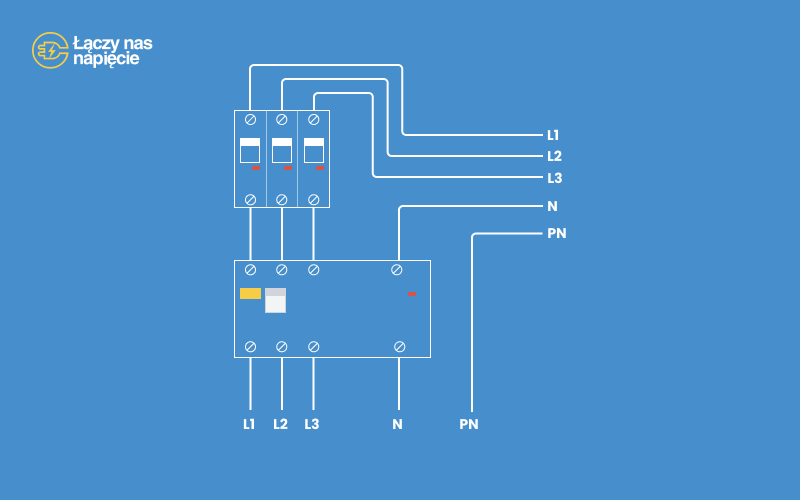

Jak podłączyć różnicówkę trójfazową? Schemat:

Jak podłączyć różnicówkę trójfazową Legrand?

Podczas podłączania różnicówki trójfazowej Legrand typu B+ ważne jest stosowanie się do instrukcji producenta. Zwróć uwagę na oznaczenia i schematy na urządzeniu, szczególnie na położenie bieguna N. Przestrzeganie zasad bezpieczeństwa i dokładne śledzenie instrukcji jest kluczowe.

Jak podłączyć różnicówkę trójfazową Legrand? Oto ogólne zasady, które pomogą Ci w podłączeniu:

1. Przygotowanie narzędzi i materiałów – upewnij się, że masz odpowiednie narzędzia, takie jak śrubokręt, szczypce, klucze oraz tester napięcia. Potrzebne będą też odpowiednie materiały, w tym sama różnicówka trójfazowa Legrand, przewody elektryczne oraz zaciski.
2. Wyłączenie zasilania – to ważny krok zapewniający bezpieczeństwo. Wyłącz zasilanie w całym domu lub w obszarze, gdzie będzie montowana różnicówka.
3. Znalezienie miejsca na montaż – wybierz miejsce suche i dobrze wentylowane.
4. Podłączenie przewodów – przyłącz przewody elektryczne do odpowiednich zacisków na różnicówce, zwracając uwagę na właściwe oznakowanie.
5. Podłączenie przewodu uziemiającego – ważny krok dla bezpieczeństwa i prawidłowego działania urządzenia.
6. Montaż różnicówki – po podłączeniu przewodów zamontuj różnicówkę w wybranym miejscu.
7. Włączenie zasilania i testowanie – po zainstalowaniu różnicówki włącz zasilanie i sprawdź, czy urządzenie działa poprawnie.

Pamiętaj, że podłączanie różnicówki trójfazowej wymaga przestrzegania regulacji technicznych. Należy upewnić się, że różnicówka jest odpowiednia dla Twojej instalacji i posiada odpowiednie parametry techniczne. W przypadku jakichkolwiek wątpliwości lub braku doświadczenia zaleca się skorzystanie z usług wykwalifikowanego elektryka.

Co powoduje wybicie różnicówki?

Wybicie różnicówki może zostać spowodowane różnymi czynnikami, np.:

1. Uszkodzenie izolacji przewodów – jeśli izolacja przewodów zostanie uszkodzona, może dojść do niekontrolowanego przepływu prądu do ziemi lub między przewodami. Różnicówka wykrywa taką nierówność prądów i natychmiast przerywa obwód.
2. Przeciążenia lub zwarcia – chociaż to nie jest główna funkcja różnicówki, przeciążenia i zwarcia mogą prowadzić do nieoczekiwanego przepływu prądu, co również może spowodować jej działanie.
3. Wilgoć lub woda – obecność wody, na przykład w urządzeniach elektrycznych lub instalacjach, może spowodować niewielkie przepływy prądu do ziemi. Różnicówka reaguje na takie zdarzenia i wyłącza zasilanie.
4. Dotknięcie urządzeń pod napięciem przez człowieka – gdy osoba dotknie nieizolowanej części urządzenia elektrycznego, może dojść do przepływu prądu przez ciało do ziemi. Różnicówka natychmiast reaguje na taką sytuację, chroniąc życie i zdrowie.
5. Uszkodzone urządzenie elektryczne lub nieprawidłowo podłączone może powodować wycieki prądu. Różnicówka wykryje ten problem i przerwie obwód.
6. Błędne połączenia – niewłaściwe połączenia elektryczne, zarówno w urządzeniach, jak i w instalacji domowej, mogą prowadzić do nieoczekiwanych przepływów prądu i aktywować różnicówkę.

Zaleca się, aby w przypadku częstego wybijania różnicówki przeprowadzić dokładną inspekcję instalacji elektrycznej i podłączonych urządzeń w celu zlokalizowania oraz usunięcia przyczyny problemu. Regularne kontrole mogą zapobiegać nieprawidłowościom prowadzącym do wybicia różnicówki.
