Zastosowanie bezpieczników B2, B6, B16, B25, C25, WRN6 B16, OPX 1P BC w elektryce domowej

Cześć wszystkim.

Dostałem i mam do dyspozycji:
Bezpiecznik B2-1szt
Bezpiecznik B6-2szt
Bezpiecznik B16-3szt
Bezpiecznik B25-1szt
Bezpiecznik C25-1szt
OPX 1P BC-1szt
Lampka - 1szt
WRN6 B16 - 1szt

Pytania:
1. Elektryka w domku drewnianym jeszcze bez uziemienia i chyba kopać 2m w ziemi nie będę... jak zrobić proste uziemienie?
2. Do oświetlenia w domku (może z 2LEDy 40W) wystarczy B6 ?
3. B2 do czegoś się przyda?
4. B16 to do gniazdek wystarczy biorąc pod uwagę kuchenkę elektryczną 2200W?
5. C25 do czegoś mi potrzebny?
6. WRN6 - jak podłączyć, po co to?
7. OPX 1P BC jeśli uziemienie będzie... to podłączyć z jednej strony fazę a z drugiej uziemienie ?

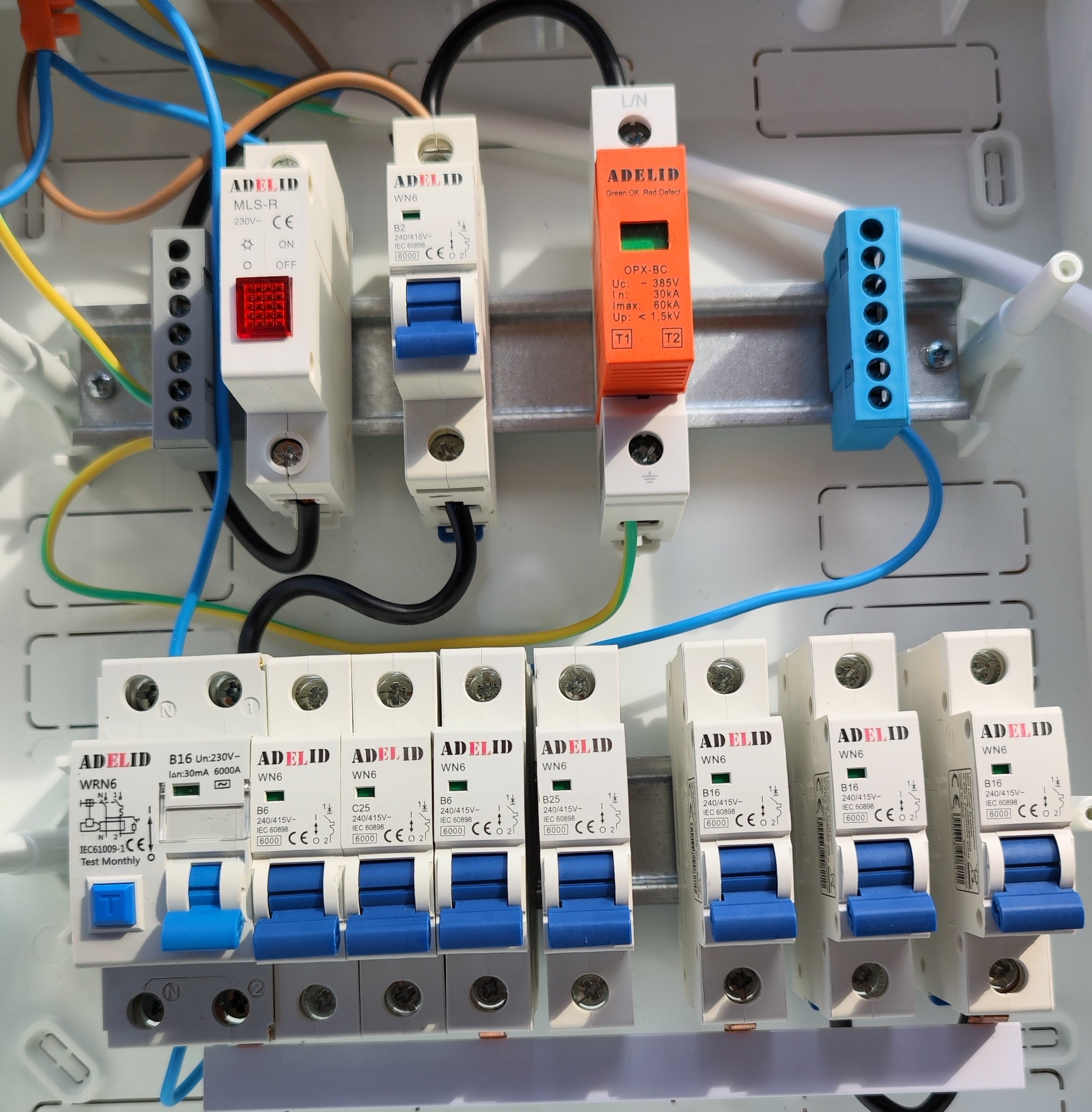

W załączniku daję to co posiadam. Nie ja podłączałem.

Odpowiedzi (17)


    • Ostatnia wizyta:
    • W serwisie od:
    • 30 pytań
    • 1069 odpowiedzi
    • 98.7% pozytywnych ocen od użytkowników

    Dobrze, że zanim wziąłeś się do pracy przychodzisz tutaj z zapytaniami. Po twoich wypowiedziach zakładam, że z montażem instalacji elektrycznych nie miałeś za dużo do czynienia. Jest wiele czynników, które osoba bez doświadczenia może przeoczyć tworząc tym samym zagrożenie dla siebie, bliskich i otoczenia. Odradzam wykonywanie instalacji samemu. Zwłaszcza w drewnianym domku, który jest szczególnie narażony na skutki błędów i przeoczeń w instalacji. Sugeruję, żeby zajęła się tym osoba z odpowiednimi uprawnieniami, wiedzą oraz doświadczeniem. Pamiętajmy, że instalacja powinna być przede wszystkim bezpieczna.

  • Piotr Bibik Ekspert ds. Inteligentnych budynków

    • Ostatnia wizyta:
    • W serwisie od:
    • 169 pytań
    • 2056 odpowiedzi
    • 98.7% pozytywnych ocen od użytkowników

    Drewniany dom stawia przed instalacją elektryczną szczególne wyzwania (warto rozważyć dotatkowe zabezpieczenia w postaci detektorów iskrzenia tu o uzupełnienie wypowiedzi poproszę @Hager @Schneider Electric @EATON Electric @Bartłomiej Jaworski). Do rzetelnej wypowiedzi brakuje kilku informacji:

    • instalacja jedno, czy trójfazowa?
    • Jaki układ połączeń sieci (to podaje dostawca energii w warunkach przyłączeniowych lub jak się do niego zdzwoni i poda lokalizację).
    • Jakie urządzenia będą zamontowane w domu?
    • Jakie pomieszczenia są w budynku?
    • Czy na budynku będzie zamontowana zewnętrzna instalacja odrgromowa?

    Po co te informacje?

    Na podstawie wiedzy o układzie połączeń sieci dobiera się ogranicznik przepięć. @Szymon028 sugeruję albo podać jaki układ połączeń sieci opisujesz albo dopytać. Rozwiniecie tematu w artykule: Układy sieci i BHP podczas pracy z nimi – poznaj zasady bezpieczeństwa.

    Kolejna sprawa dotyczy typu wyzwalania wyłącznika różnicowoprądowego. Typ dobiera się w zależności od odbiorników a bez tej wiedzy nie wiadomo co zaproponować, Typ A; F; B? Jedna różnicówka na cały dom? Wiem to będzie działać, ale czy to będzie bezpieczne i zgodne z zaleceniami? A co z wydzielonymi obwodami dla odbiorników o mocy większej lub równej 2 kW?

    Przypominam - w skrócie - zadaniem zabezpieczenia nadprądowego jest ochrona przewodów przed skutkami zwarć i przeciążeń a tu nie wiemy ani jakie będą przewody, ani jak będą układane. Odnośnie uziemienia - od jego jakości zależy bezpieczeństwo użytkowników i podłączonych sprzętów...

    Proponuję zacząć od ustalenia jakie urządzenia będą podłączone i zapoznania się z dwoma poniższymi dokumentami:

    OBWIESZCZENIE MINISTRA ROZWOJU I TECHNOLOGII z dnia 15 kwietnia 2022 r. w sprawie ogłoszenia je

    Norma SEP N SEP-E-002. Instalacje elektryczne w obiektach budowlanych. Instalacje elektryczne w budy

    P.S.
    Jeśli do rozdzielnicy dochodzi zasilanie w układzie TN-S to przedstawiony na zdjęciu ogranicznik przepięć jest źle dobrany.


    • Ostatnia wizyta:
    • W serwisie od:
    • 74 pytań
    • 2112 odpowiedzi
    • 88.9% pozytywnych ocen od użytkowników

    Bezpiecznik B2A to jaki problem teraz dać na oświetlenie jak to będzie jakieś 400W to gdzie w całym domu czy mieszkaniu znajdziesz teraz tyle żarówek LED NA 400W na jednym obwodzie... a "przyjęło" się że 10A (2kW) to bardzo dobre rozwiązanie na oświetlenie gdzie jest jakieś kilka żarówek po 8-12W/1szt. Napewno będzie bezpiecznie i nie przewymiarowanie


    • Ostatnia wizyta:
    • W serwisie od:
    • 49 pytań
    • 916 odpowiedzi
    • 99.8% pozytywnych ocen od użytkowników
    1. Nie da się zrobić uziemienia bez kopania. Prościej to tylko pociągnąć od sąsiada.
    2. Tak, B6 właśnie służy do zabezpieczania oświetlenia. No chyba że będą mocne zasilacze wtedy C6
    3. B2 można wykorzystać do zabezpieczenia kontrolki fazy.
    4. Każdy odbiornik o mocy powyżej 2kW musi być na osobnym obwodzie. B16 wystarczy na kuchenkę.
    5. C25 raczej nie wykorzystasz, chyba że jako zabezpieczenie przedlicznikowe.
    6. Wyłącznik różnicowo prądowy, schematy podłączenia dostępne praktycznie wszędzie.
    7. Tak.

    • Ostatnia wizyta:
    • W serwisie od:
    • 30 pytań
    • 1794 odpowiedzi
    • 98.7% pozytywnych ocen od użytkowników

    Sprzedaj to Kolego na aukcji, a instalacje pozostaw wykwalifikowanemu elektrykowi. To jedyna opcja jaką mogę zaproponować. Jeszcze dom drewniany, aż się boję :(
