Witam.
Mam zamiar zabezpieczyć pompę instalacji solarnej i pompę pieca CO przed zanikiem fazy.
Do tego celu zastosuję automatyczny przełącznik faz PF-431.
W obwodzie mam zamiar wykorzystać wyłącznik różnicowoprądowy odzienie dla każdej fazy aby w przypadku gdy zadziała jeden wyłącznik to pozostałe zostały włączone.

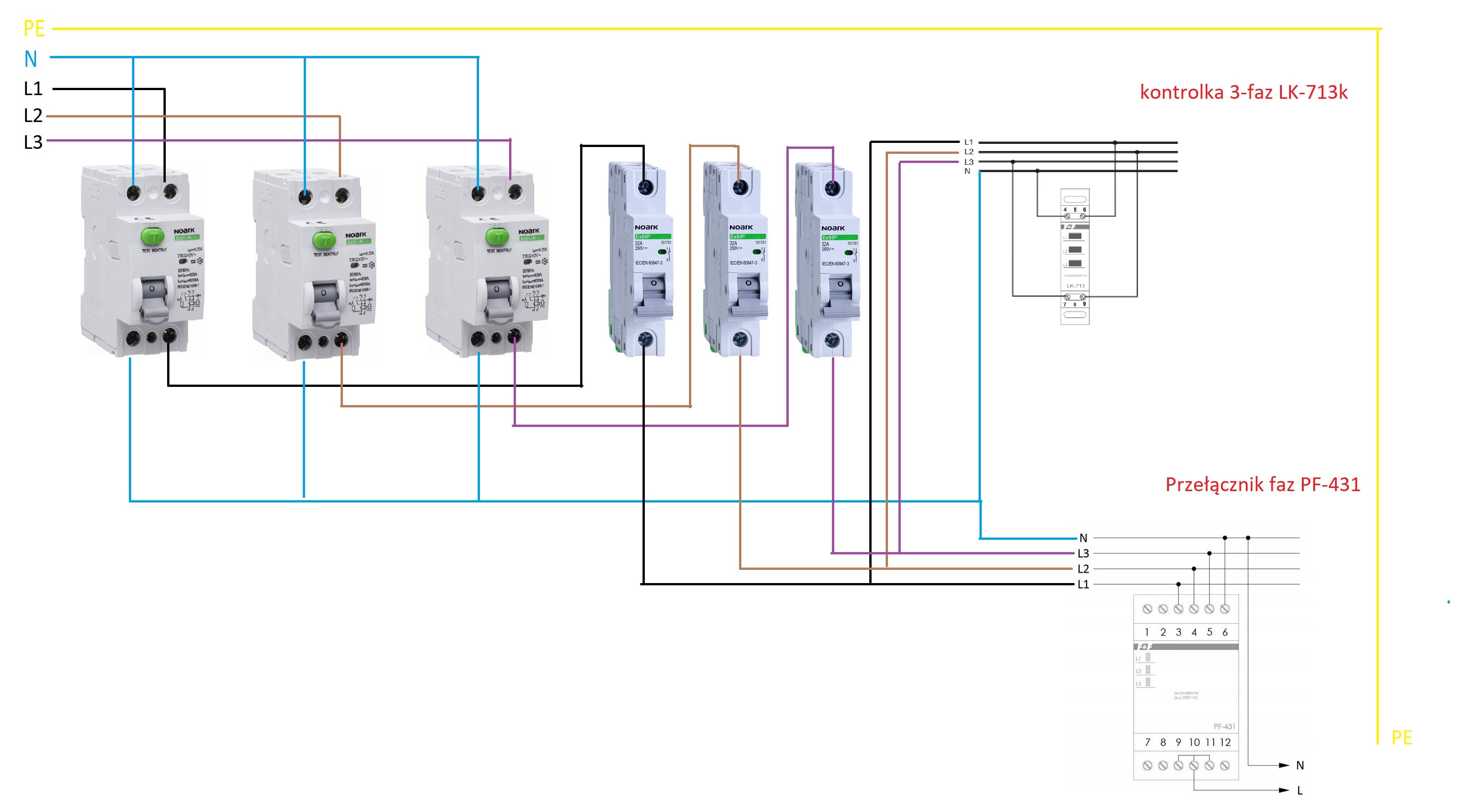

Czy podłączenie przedstawione na załączonym schemacie będzie działało ?
Zastanawiam się czy przewód neutralny można połączyć za różnicówkami ?
Odpowiedzi (4)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
Tomasz Brzostowski Ekspert ds. fotowoltaiki
- Ostatnia wizyta:
- W serwisie od:
- 25 pytań
- 991 odpowiedzi
- 98.4% pozytywnych ocen od użytkowników
Przy takim układzie połączeń, gdzie przewód neutralny za wyłącznikami różnicowoprądowymi jest połączony, w momencie pojawienia się różnicy potencjałów na którejkolwiek fazie, spowoduje to wyzwolenie wszystkich wyłączników RCD. W tym przypadku należy zastosować wyłącznik różnicowoprądowy 3-fazowy. Zadaniem wyłącznika różnicowoprądowego jest odłączenie zasilania od urządzenia (obwodu) w którym nastąpi uszkodzenie umożliwiające pojawienie się napięcie na obudowie urządzenia (urządzeń). Uważam że bezpieczeństwo ma bezwzględny priorytet w stosunku do zapewnienia ciągłości pracy pompy. Pompy można wyposażyć w zasilacze UPS, które na wypadek awarii zasilania podtrzymają pracę przez określony czas.
Jeżeli jednak chcesz zastosować taki układ jak na schemacie, to należy przełączać nie tylko przewód fazowy, ale również przewód neutralny. Można to zrealizować np. za pomocą styczników.
Jeszcze jedna uwaga, kontrolki faz podłączyłbym przed RCD i zabezpieczył oddzielnym wyłącznikiem nadprądowym.
-
Bardzo dziękuję za wyczerpującą odpowiedź. Zastosuję wylacznik różnicowoprądowy 3-fazową. Pozdrawiam
-
Michał Szulborski Ekspert ETI - Dr inż. w dziedzinie Aparatów Elektrycznych / Senior R&D Scientist / Product Manager
- Ostatnia wizyta:
- W serwisie od:
- 5 pytań
- 25 odpowiedzi
- 100% pozytywnych ocen od użytkowników
-
Czytaj także:
Zabezpieczenie piły tarczowej przed przeciążeniem
W jaki sposób i czym możemy zabezpieczyć stacjonarną piłę tarczową
Zabezpieczenie przed niepoprawnym podłączeniem
Poszukuję nietypowego produktu. Mam w domu klimatyzację, którą możn
Zabezpieczenie elektryki przed dzieckiem
W jaki sposób prawidłowo zabezpieczyć elektrykę w domu przed małym
Czujniki kolejności faz i czujniki asymetrii napięcia w o
Trójfazowe silniki prądu przemiennego funkcjonujące we współczesnym
![Montaż pompy ciepła – wybrane wytyczne elektryczne [poradnik PDF]](https://laczynasnapiecie.pl/media/cache/article_recommended_list/uploads/article/5f7ecb0615e08643796480.jpg)
Montaż pompy ciepła – wybrane wytyczne elektryczne [porad
Na montaż pompy ciepła przeznaczonej na potrzeby centralnego ogrzew
Jakich błędów unikać dobierając sterowanie do silnika?
Jaki stycznik dobrać do silnika? A jaki do ogrzewania? Pomożemy Ci
Odpowiedź oznaczona przez autora jako pomocna
zadaniem wyłącznika różnicowoprądowego jest zapewnienie uzupełniającej ochrony przeciwporażeniowej. Jaki sens w przytoczonym przykładzie ma montaż tych zabezpieczeń przed przełącznikiem faz? Czy nie lepiej założyć 1-fazowy wyłącznik różnicowoprądowy, lub różnicowonadprądowy już za automatycznym przełącznikiem faz?
Takie sterowanie mam zrealizowane u siebie (jeszcze nie skończone) aparatura modułowa @SIEMENS i automatyczny przełącznik faz @ETI Polam
