W większości mieszkań, domów, biur czy sklepów jest doprowadzona 3-fazowa instalacja elektryczna, a brak jednej fazy może skutecznie pozbawić zasilania komputery, oświetlenia, automatycznie otwieranych drzwi lub kasy co wiąże się z realnymi stratami.
A co z elektrycznie sterowanymi roletami? Brak fazy w obwodzie zasilającym rolety może skutecznie uprzykrzyć życie osobom przebywającym w domu, biurze czy punkcie usługowym.
Prostym rozwiązaniem tego zagrożenia jest zastosowanie automatycznego przełącznika faz np. serii AZF.

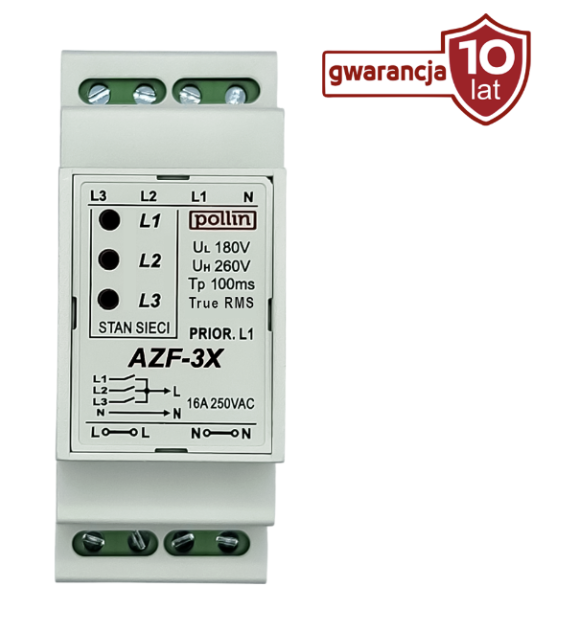

Automatyczny przełącznik faz AZF-3X - dlaczego warto go zastosować?

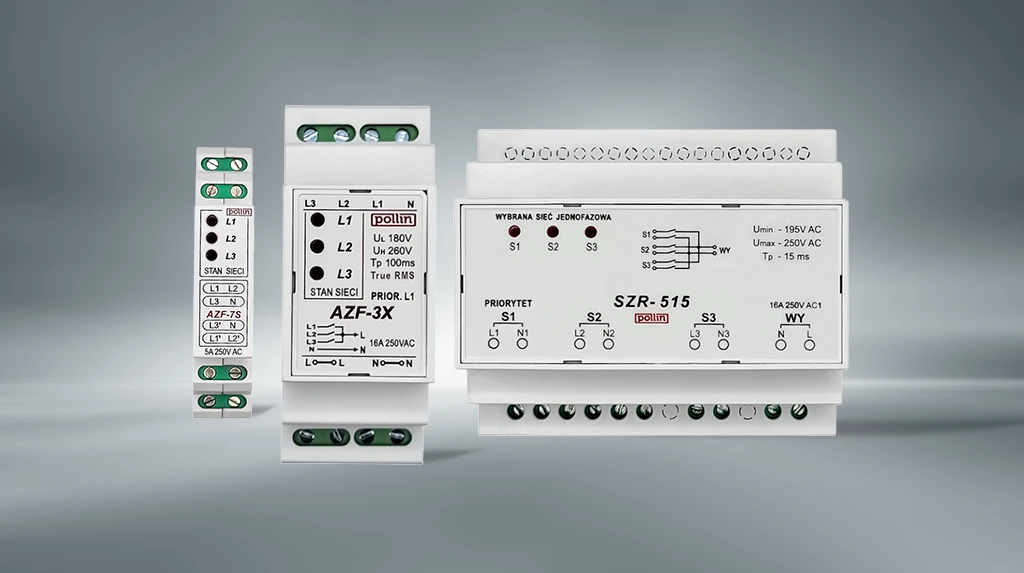

AZF-3X to najnowszy przedstawiciel serii AZF-ów, czyli automatycznych przełączników faz i dzięki zastosowaniu przełącznika AZF-3X, skutkiem zaniku fazy będzie jedynie chwilowe mrugnięcie oświetlenia, które natychmiast przełączy się na zasilanie z innej dostępnej fazy, o prawidłowych parametrach napięcia.
Jakie są skutki zaniku fazy?
Zanik fazy może również spowodować rozmrożenie lodówek i zamrażarek, co w przypadku sklepów spożywczych i aptek (część leków musi być przechowywana w ściśle określonych temperaturach) wiąże się z realnymi stratami finansowymi.
Zanik jednej lub dwóch faz może też unieruchomić, bramy wjazdowe czy pompy wodne zasilane jednofazowo, a więc kluczowe elementy infrastruktury domowej i przemysłowej.
Można by pomyśleć o zastosowaniu UPS-a. Jednak w porównaniu do automatycznych przełączników faz, UPS-y są droższe, a ilość zgromadzonej w nich energii jest ograniczona.
Gdzie najczęściej stosowany jest AZF?
Użytkownicy dużych aglomeracji miejskich mogą nie doceniać wagi problemu, ale w Polsce jest bardzo wiele obszarów, na których regularnie kilka razy w miesiącu brakuje jednej, lub dwóch faz.
W takich regionach (często są to już obrzeża dużych aglomeracji miejskich) automatyczne przełączniki faz od lat zapewniają ciągłość zasilania odbiornikom jednofazowym. Warto wiedzieć, że pierwszy AZF został opracowany przez firmę Pollin 30 lat temu, a więc w 1995 roku. Od tego czasu w Pollin rozwijaliśmy tę technologię, wprowadzając nowe wersje przełączników.
Pollin w 2023 roku zaprezentował zupełnie nową generację AZF-ów, czyli aparaty o innowacyjnej konstrukcji i wyjątkowych możliwościach. Urządzenia te zostały w 2024 r. wyróżnione na Targach ENEX. Jednym z nagrodzonych modeli został wówczas nasz AZF-3X.
Zastosowanie automatycznego przełącznika faz
Automatyczny przełącznik faz np. AZF-3X może współpracować z systemami alarmowymi, oświetleniem podstawowym i awaryjnym, oświetleniem przeszkodowym, klimatyzacją, urządzeniami chłodniczymi, liniami technologicznymi, infrastrukturą IT, aparaturą medyczną i wieloma innymi obwodami lub odbiornikami, których maksymalny pobór prądu nie przekracza 16A AC-1, a jeśli masz większe obciążenie należy zastosować AZF-7S współpracujący ze stycznikami, które możesz dobierać dowolnie, ogranicza Cię jedynie maksymalny prąd stycznika.

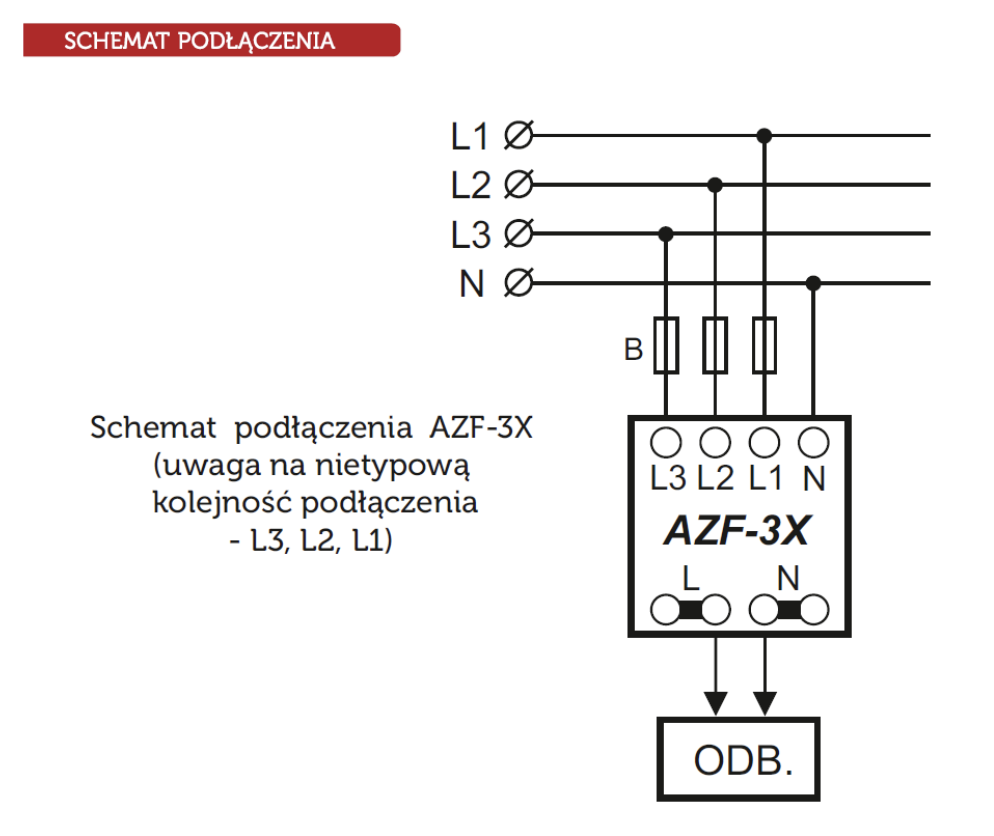

Jak podłączyć AZF-3X? Proste podłączenie
Do AZF-3X doprowadzamy sieć trójfazową (L1, L2, L3, N) lub przewody z trzech różnych źródeł zasilania (pod warunkiem, że mają wspólną żyłę neutralną N), albo z sieci dwufazowej (L1, L2). Z wyjścia przełącznika (zaciski L, N) wyprowadzamy dwa przewody do odbiornika jednofazowego.
Jak działa automatyczny przełącznik faz?
AZF-3X działa w trybie priorytetu fazy L1, czyli faza podłączona do zacisku oznaczonego L1 (jeśli ma prawidłowe parametry napięciowe), zostanie wybrana jako główne źródło zasilania. AZF-y nie kontrolują kolejności faz, więc do zacisku „L1” w celu uniknięcia asymetrii obciążenia można podłączyć dowolną fazę, którą uznamy za podstawową.
AZF-3X wyposażony jest w trzy zintegrowane diody LED, pełniące funkcję lampki modułowej pokazując obecność napięcia w podłączonych fazach.

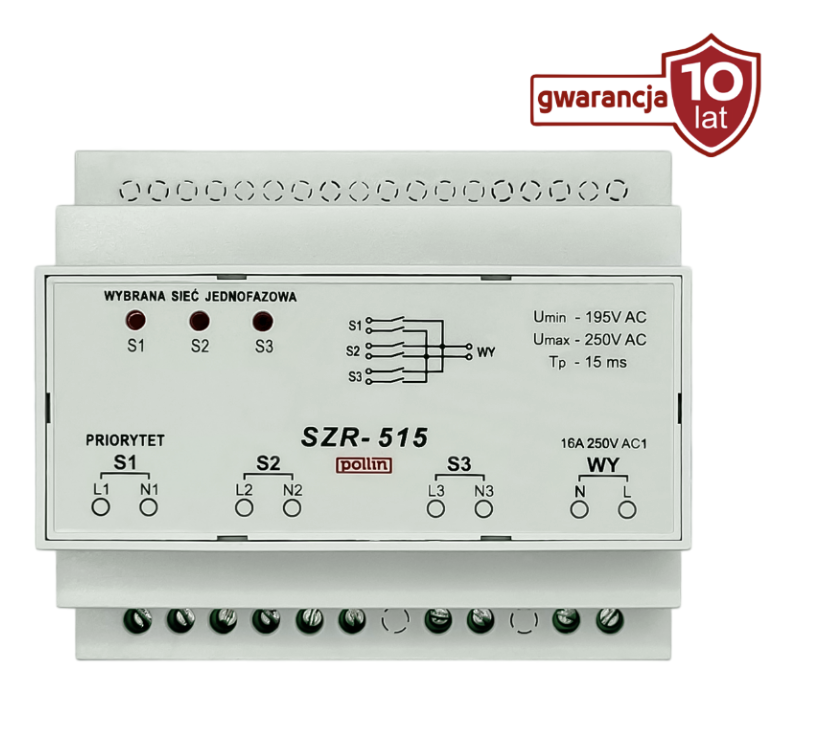

Warto pamiętać, że mimo krótkiego czasu przełączenia (ok. 100 ms), niektóre odbiorniki np. komputery czy sterowniki, mogą zareagować na chwilowy brak zasilania i zresetować się. W takich przypadkach zalecamy zastosowanie jednofazowego sterownika SZR-515, którego czas przełączenia wynosi zaledwie 15 ms (tzw. „bezprzerwowy”).
Zalety AZF-3X
- Kompaktowa obudowa na szynę DIN — tylko 2 moduły.
- Precyzyjny pomiar napięcia metodą True RMS.
- Zabezpieczenie przed zbyt niskim i zbyt wysokim napięciem.
- Wewnętrzna kontrola stanu styków przekaźników.
- Krótki czas przełączenia — tylko 100 ms.
- Trzy diody LED informujące o stanie sieci.
- Możliwość podłączenia trzech różnych źródeł zasilania (ze wspólnym kablem neutralnym).
- Sygnalizacja braku prawidłowych parametrów — trzy diody LED pulsują jednocześnie.
- Sygnalizacja uszkodzenia urządzenia — diody LED pulsują pojedynczo, po kolei.
Dlaczego warto zaufać Pollin?
Wybierając automatyczne przełączniki faz serii AZF, inwestujesz nie tylko w ciągłość zasilania, ale także w sprawdzone rozwiązania, które od 30 lat chronią instalacje elektryczne w domach, firmach i obiektach przemysłowych.
Pollin to polski producent, który nie tylko rozwija technologię, ale też daje gwarancję jej niezawodności.
Czy wiesz, że wszystkie produkty Pollin objęte są 10-letnią gwarancją?
Jeśli zależy Ci na bezpieczeństwie, prostocie montażu i trwałości, wybierz AZF-3X lub AZF-7S. To niewielki koszt w porównaniu do strat, jakie może spowodować niespodziewany zanik fazy.
Pollin — zasilamy zaufanie.
