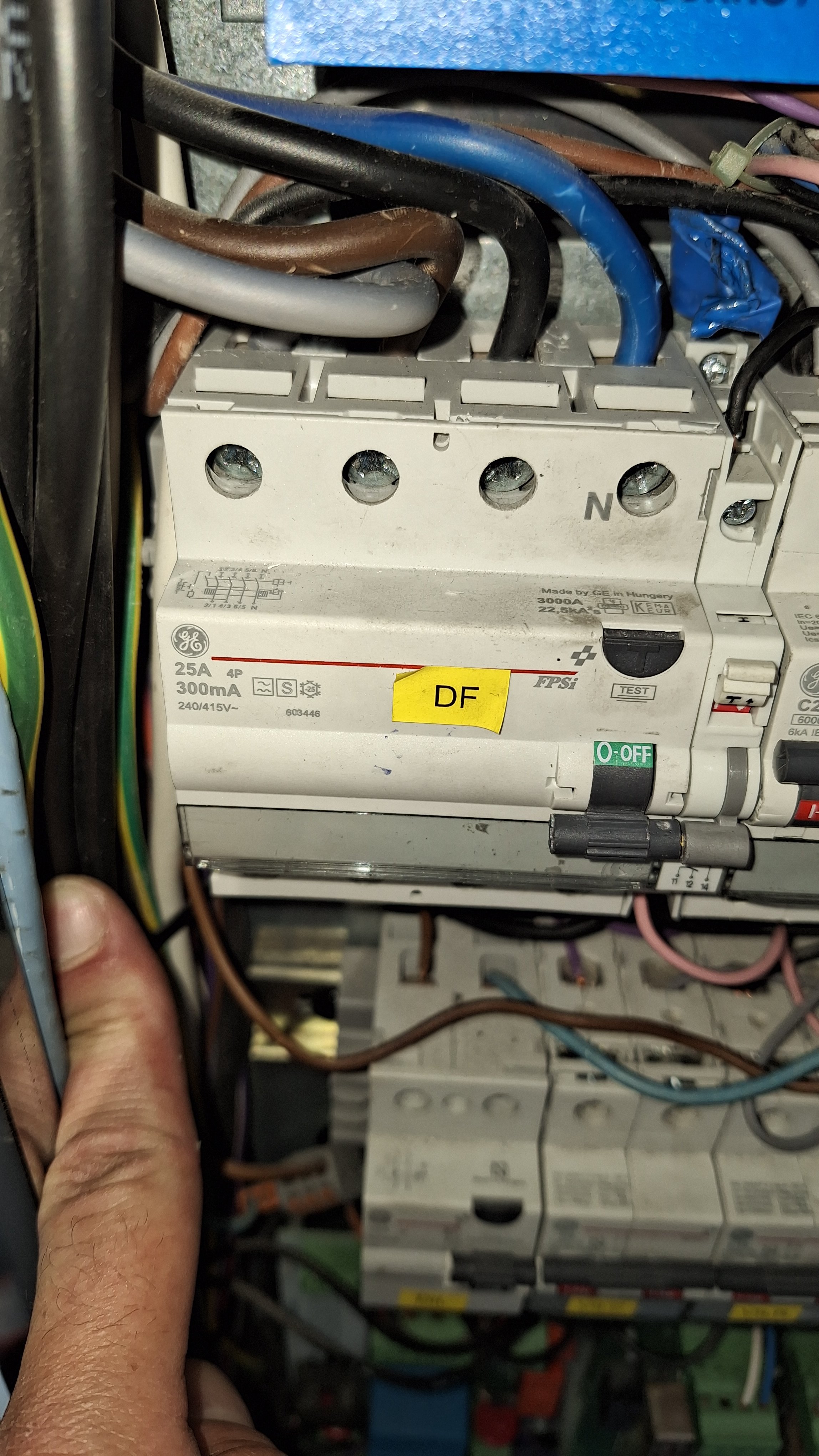

Dzień dobry, potrzebuje zakupić wyłącznik różnicowoprądowy tj w załączniku.
3P + 1N , 25A , 0,3A (300mA) , Typ S . Do tego potrzebuje dołączyć dwa styki pomocnicze , NC ( wyłącznik załączony = styki zwarte )
Czy mógłbym prosić o pomoc w doborze oraz wycenie takiego zestawu.
Z poważaniem
Odpowiedzi (13)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
- Ostatnia wizyta:
- W serwisie od:
- 35 pytań
- 2225 odpowiedzi
- 98% pozytywnych ocen od użytkowników
-
SIEMENS Partner
- Ostatnia wizyta:
- W serwisie od:
- 2 pytań
- 144 odpowiedzi
- 100% pozytywnych ocen od użytkowników
-
Dziekuje, a dlaczego ten wyłącznik jest taki drogi?
-
Sławomir Lesiak Ekspert Elektronik - telekomunikacja
- Ostatnia wizyta:
- W serwisie od:
- 49 pytań
- 1403 odpowiedzi
- 99.1% pozytywnych ocen od użytkowników
@Lasski71: Różnicówki typu S jest droższa od standardowych różnicówek (typu AC lub A) z kilku powodów. Głównym powodem jest bardziej zaawansowana konstrukcja i specyficzne funkcje, które oferują. Te dodatkowe funkcje, są potrzebne w bardziej złożonych instalacjach, ale podnoszą koszty produkcji. Ja jednak zastosował bym wyłącznik różnicowo prądowy jednak typu S niż F lub A. Nie wiem dlaczego przecież ktoś zaprojektował taki typ zabezpieczenia. Różnica między wyłącznikiem różnicowoprądowym typu S a typem F polega na zakresie prądów, które są w stanie wykryć i na które reagują. Oba typy są czułe na prądy różnicowe przemienne sinusoidalne oraz pulsujące prądy stałe, jednak typ F rozszerza czułość o prądy pulsujące stałe ze składową wygładzoną do 10mA oraz prądy przemienne zawierające harmoniczne. Wiec jeśli w danym obwodzie sa odbiorniki które mogą wpływać na możliwość wyłączenia się różnicówki ze względu na charakterystykę pracy tych urządzeń, to lepiej zainstalować taką która była poprzednio.
-
- Ostatnia wizyta:
- W serwisie od:
- 35 pytań
- 2225 odpowiedzi
- 98% pozytywnych ocen od użytkowników
@Sławomir Lesiak: A czy istniejący wyłącznik to nie jest typ "A" selektywny, popraw mnie proszę jeśli się mylę. Typ "B" to już grubo jest?
-
Sławomir Lesiak Ekspert Elektronik - telekomunikacja
- Ostatnia wizyta:
- W serwisie od:
- 49 pytań
- 1403 odpowiedzi
- 99.1% pozytywnych ocen od użytkowników

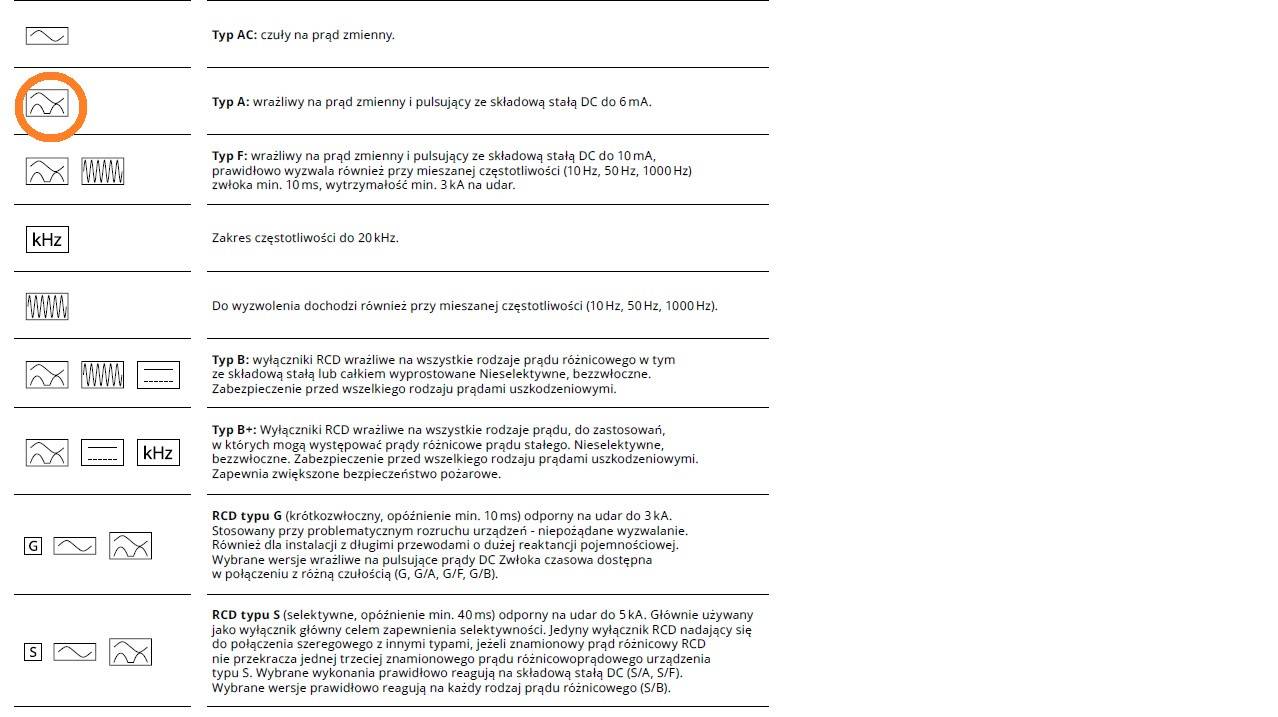

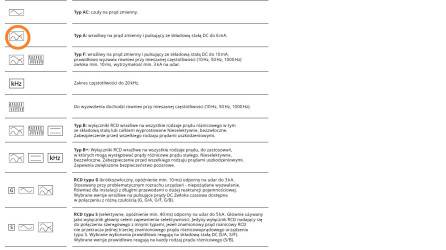

@artel electric: a nie jestem tego taki pewny co mówisz. Zobacz na oznaczenie tego GE i tego od Eatona. Moim zdaniem to zdecydowanie podkreślenie selektywności. Ale mogę sie mylić. Najważniejsze zapewne jest to w jakiej aplikacji jest wykorzystywany a wtedy dla mnie chyba było by jasne.
-
- Ostatnia wizyta:
- W serwisie od:
- 35 pytań
- 2225 odpowiedzi
- 98% pozytywnych ocen od użytkowników
@Sławomir Lesiak: Cech zabezpieczanego urządzenia nie znamy.. Jestem przekonany (prawie), że moje propozycje dotyczą właśnie wyłączników selektywnych. Ale może nasze wątpliwości zechcą rozwiać @Bartłomiej Jaworski @SIEMENS
-
-
Sławomir Lesiak Ekspert Elektronik - telekomunikacja
- Ostatnia wizyta:
- W serwisie od:
- 49 pytań
- 1403 odpowiedzi
- 99.1% pozytywnych ocen od użytkowników
-
@Sławomir Lesiak: Bardzo dziękuje za pomoc. Mam odpowiedz od producenta urządzenia mam odpowiedz aby zamienić ten wylacznik na
EATON DIFFERENTIAL SW., 4P, 300 MA, CLASS A, SI, 25 A SUPER IMMUNIZED (FC)
plus styki dodatkowe
AUX EATON CONTACT 2 CONFIGURABLE CONTACTS (FC)
Czy mógłbym prosić o pomoc w wycenie,
I tak w ogóle bardzo dziękuje za pomoc, widzę że dobranie różnicówki to ciezki temat.
-
Sławomir Lesiak Ekspert Elektronik - telekomunikacja
- Ostatnia wizyta:
- W serwisie od:
- 49 pytań
- 1403 odpowiedzi
- 99.1% pozytywnych ocen od użytkowników
@Lasski71: Miło mi że mogłem pomóc. A teraz jeśli chodzi o wycenę. Jeśli nie jesteś zarejestrowany na sklepie TIM https://www.tim.pl/ to dobrze jest to zrobić, bo zaraz po rejestracji dostanie się rabaty i opiekuna. Opiekun powinien zdzwonić się do 24 godzin. I wtedy można dostać indywidualną wycenę. Ale nawet gdy się jest zarejestrowanym jako firma lub B2B można dostać na ten aparat dość dobry rabat. Polecam ja z tego korzystam w swojej działalności. Jeśli chodzi o styk pomocniczy to możesz to zrobić https://www.tim.pl/wyszukiwanie/wyniki/?q=styk+pomocniczy+nhi11+eaton&p=1
-
Mogę prosić o link do takiego wyłącznika
EATON DIFFERENTIAL SW., 4P, 300 MA, CLASS A, SI, 25 A SUPER IMMUNIZED (FC)
-
Sławomir Lesiak Ekspert Elektronik - telekomunikacja
- Ostatnia wizyta:
- W serwisie od:
- 49 pytań
- 1403 odpowiedzi
- 99.1% pozytywnych ocen od użytkowników
@Lasski71: Najprostszy, spełniający zadane parametry https://www.tim.pl/wylacznik-roznicowopradowy-4p-25a-0-3a-typ-a-pf6-25403-a-112932/p/0004-00013-09271 choć ja wciąż sobie myślę że powinien może tam znaleźć się taki https://www.tim.pl/wylacznik-roznicowopradowy-4p-25a-0-3a-typ-gf-frcmm-25403-gf-187420/p/0004-00013-
-
Czytaj także:
Wyłącznik różnicowoprądowy
Posiadam wyłącznik 4P z poniższego załącznika w instalacji domowej,
Wyłącznik różnicowoprądowy typ B
Mam wyłącznik różnicowoprądowy firmy Gacia 3-fazowy 4P 63A 30mA 10k
Wyłącznik różnicowoprądowy Typ B; B+ lub F
Czy spotkaliście się z 1-fazowymi modułowymi wyłącznikami różnicowo
Na co zwrócić uwagę wykonując rozdzielnicę elektryczną?
Wiele osób zadaje pytanie: od czego zacząć wykonywanie instalacji e
Jak podłączyć różnicówkę?
W artykule przyglądamy się roli wyłączników różnicowoprądowych, pop
Jak wykonać skuteczną ochronę przeciwporażeniową?
W kontekście ochrony przeciwporażeniowej, ważne jest zrozumienie, j
@Lasski71 Dzień dobry,
pierwsza opcja na EATON:
wyłącznik PFIM-25/4/03-S/F nr 187362 + styk Z-HK (1zw.+1roz.) 248432
druga opcja też na EATON:
FRCmM-25/4/03-S/A nr 170447 + styk Z-HK (1zw.+1roz.) 248432
