Wpięcie 1 fazy w instalacje 3 fazową

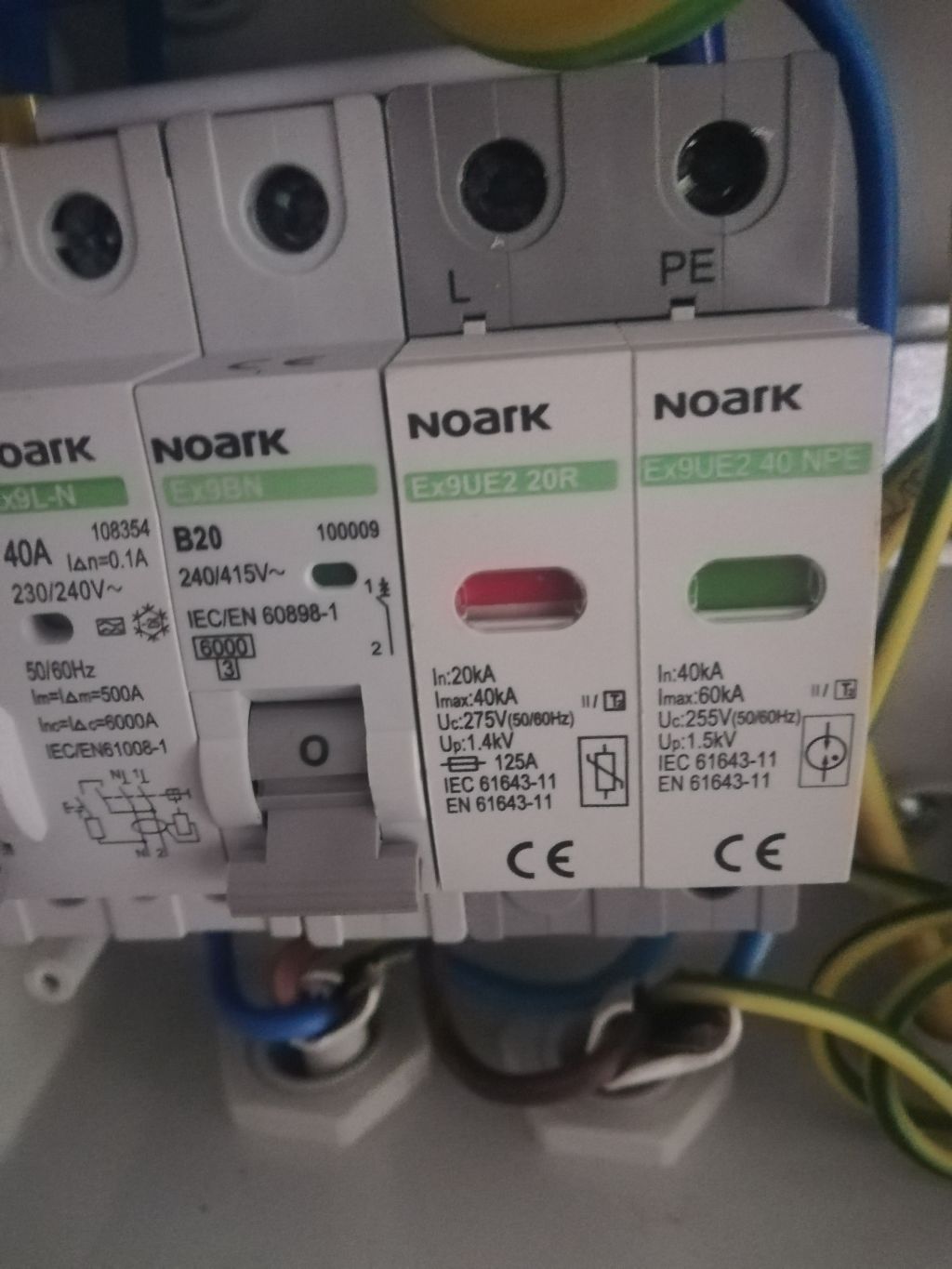

Witam jestem nowy a potrzebuje pomocy osób o większym doświadczeniu a mianowicie problem polega na tym że, ostatnio mieliśmy montaż paneli inwenter itd o mocy 3,35 kw po przybyciu na miejsce okazało się że instalacja jest 3 fazowa a inwenter i zabezpieczenia dostaliśmy pod instalację 1 fazową po rozmowie z firmą która nam to zleciła usłyszeliśmy że normalnie wpinamy się tylko w jedną faze i tak też uczyniliśmy wszystko zamontowane jak należy inwenter zabezpieczony różnicówką 1f 40A 100mA póżniej S B20 i na końcu przepięciówka zasilanie pociągnięte z gniazda siłowego, po odpaleniu tego wszystkiego strzeliła odrazu przepięciówka ale to najmniejszy problem okazało się że u klijenta popaliło dużo sprzętu który był w tym czasie wpięty do gniazdek tj pralka, piec c.o. zmywarkę, i ekspres do kawy :( klijent w swojej szafie ma 1 główny wyłącznik pradu 3f 40 potem różnicówka 3f 40a 30mA a potem już "S" napięcie na poszczególnych fazach jest różne L1 to 230v L2 247v i L3 241v czy możecie mi pomóc dlaczego tak się stało? czy wpinał się ktoś w instalację 3f 1f

Odpowiedzi (6)


    • Ostatnia wizyta:
    • W serwisie od:
    • 33 pytań
    • 641 odpowiedzi
    • 98% pozytywnych ocen od użytkowników

    Norma PN-IEC 60364-5-52:2002 „Instalacje elektryczne w obiektach budowlanych – Dobór i montaż wyposażenia – Oprzewodowanie” zawiera zalecenie, aby w budynkach nieprzemysłowych spadek napięcia od złącza do końca dowolnego obwodu nie przekraczał 4%. Natomiast w normie PN-HD 60364-5-52:2011 „Instalacje elektryczne niskiego napięcia – Część 5.52 Dobór i montaż wyposażenia elektrycznego – Oprzewodowanie” określono dopuszczalną wartość spadków napięcia dla obwodów oświetleniowych na 3% oraz dla pozostałych przypadków na 5%. Różnica czesto jest z winy elektrowni, np za mały przekrój kabla lub za słąby styk. Wartości prądów i napiec w kazdej fazie są przesuniete względem siebie o 120 stopni i nigdy nie mają wartosci szczytowych w jednym momęcie tylko każda w innym. Jeżeli miałbyś lampki kontorlne w rozdzielnicy to nawet przy bardzo małym napięciu by świeciły albo chociaż żarzyły. W razie czego zamontuj wskaznik napięcia.


    • Ostatnia wizyta:
    • W serwisie od:
    • 0 pytań
    • 138 odpowiedzi
    • 96.7% pozytywnych ocen od użytkowników

    Czy przed podłączeniem inwertera do sieci zostały wykonane pomiary impedancji pętli zwarcia?

    Rozbierzność w napięciach sugeruje nierównomierne obciążenie faz lub/i zwiększoną rezystancję na fazach (z większym napięciem). Falownik nie mógł spowodować podniesienia się napięcia ponad normę (EN50438 lub VDE4105) chyba, że została błędnie wybrana norma/grid-code na falowniku. Zakres napięcia przy normach akceptowalnych (jak powyżej) w Polsce to od 195,5V do 253V.

    Ponadto pamiętaj, że falownik z zabezpieczeniami powinien być przyłaczony w rozdzielnicy zaraz za zabezpieczeniem głównym. Tak aby nie wpinać się na obieg zabezpieczony różnicówką 30mA gdyż może czasami wybijać (falwonik posiada w sobie zabezpieczenie różnicowoprądowe elektroniczne).

    Ponadto warto zaznajomić się z lekturą:

    https://laczynasnapiecie.pl/blog/impedancja-petli-zwarcia

    https://www.emiter.net.pl/aktualnosci/fotowoltaiczny-dekalog-dobrych-praktyk.html

    A tak pokrótce filmik poniżej:


    • Ostatnia wizyta:
    • W serwisie od:
    • 0 pytań
    • 1 odpowiedzi
    • 100% pozytywnych ocen od użytkowników

    Klasyczny objaw uszkodzonego przewodu neutralnego prawdopodobnie gdzieś na wejściu do rozdzielnicy. Inwerter nie powiniem wygenerować napięcia wyższego niż dopuszczają to normy, ale jeśli przewód neutralny będzie uszkodzony to falownik może błędnie zinterpretować napięcie w sieci i zacznie generować napięcie wyższe i mamy gotową katastrofę. Czy przed podłączeniem inwertera do sieci zostały wykonane pomiary impedancji pętli zwarcia?


    • Ostatnia wizyta:
    • W serwisie od:
    • 74 pytań
    • 2112 odpowiedzi
    • 88.7% pozytywnych ocen od użytkowników

    Zmostkowanie 3faz na 1fazę musiało się tak skończyć. Napięcia L1 L2 L3 nie ma znaczenia bo i tak te parametry pływają w zależności od pory dnia i godziny.


    • Ostatnia wizyta:
    • W serwisie od:
    • 50 pytań
    • 793 odpowiedzi
    • 99.7% pozytywnych ocen od użytkowników

    Po pierwsze, jak napisał gelotek. Trzeba się na tym znać, bo instalacje PV to nie przelewki.

    Po wtóre, jeżeli napięcią są tak różne, to być może jest problem z instalacją. Upalone połącznie, poluzowany przewód lub cos w tym stylu.
    Przyczyn problemów które opisujesz moze być kilka, nie wyłączając wadliwego podłączenia lub wadliwego inwertera.
    Generalnie nie jest problemem podłączenie 1-fazowego inwertera do sieci 3-fazowej. Problem jest w innym miejscu.


    • Ostatnia wizyta:
    • W serwisie od:
    • 1 pytań
    • 252 odpowiedzi
    • 98.5% pozytywnych ocen od użytkowników

    Po pierwsze
    To że instalacja 3f a inwerter 1f to żaden problem, wpinasz się w fazę najbardziej obciążoną żeby jak najlepiej wykorzystać produkcję energii z PV na auto konsumpcje. najlepiej się wpinać przed wyłącznikiem głównym w rozdzielni.
    Po drugie

    Przepraszam ale serio to pytanie... Skoro montujecie PV to powinniście znać się na elektryce, PV to nie takie proste tematy jeśli chce się je dobrze zrobić,  a wysokie napięcia DC to też nie takie hop siup. Tu chodzi o bezpieczeństwo ludzi i zagrożenie pożarowe które nie jest takie małe w przypadku PV. Skoro nie macie odpowiedniej wiedzy z zakresu elektryki, pv to powinniście się dokształcić lub zatrudnić kogoś kto to ogarnie.
    Na filmiku widac min co może się stać z instalacją jak soć gdzieś nie łączy, jest przetarte itp.
