Witam,
Mam pytanie o działanie rozdzielnicy, gdyż rzecz która zaraz opiszę stanowi dla mnie zagadkę.

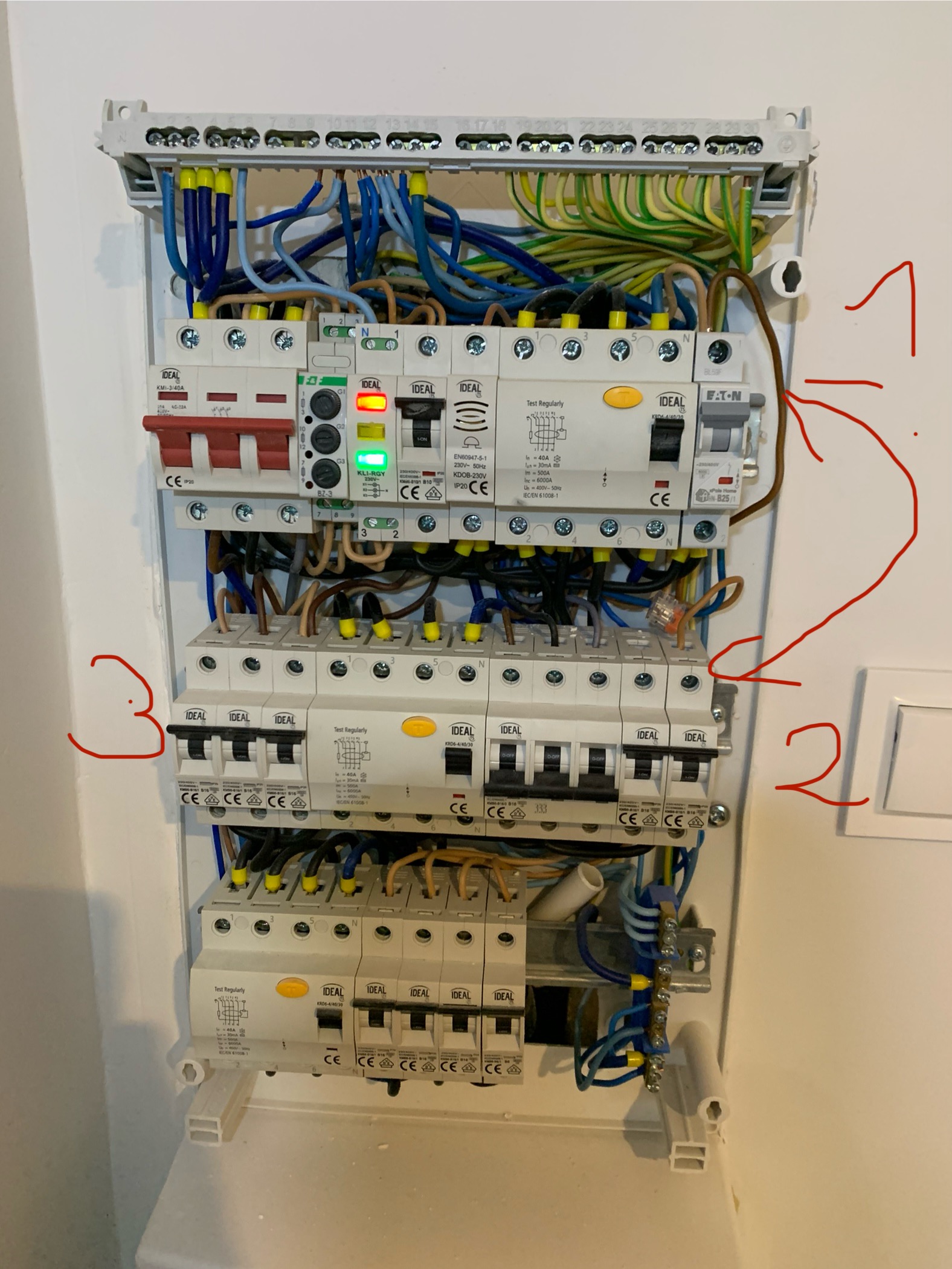

Na zdjęciu widać przewód, którym prąd wędruje do kilku gniazdek i jest on podłączony do jednego bezpiecznika z innym przewodem. Chcąc odciążyć ten bezpiecznik (nr 1) chciałem ten jeden kabel podłączyć do bezpiecznika numer 2 lub 3 które „obsługują” mniej obciążone gniazdka. Niestety gdy to wykonałem i zrobiłem próbę to „wyrzuca” bezpiecznik różnicowy zarówno gdy ten kabel był podpięty do bezpiecznika 2 lub 3, a nawet jeżeli jeszcze w niższym „piętrze”.
Jeżeli kabel wrócił do bezpiecznika numer 1 , wszystko działa poprawnie.
Dlaczego??
z góry dziękuję za wytłumaczenie tej magi.
Odpowiedzi (12)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
- Ostatnia wizyta:
- W serwisie od:
- 37 pytań
- 2309 odpowiedzi
- 98.1% pozytywnych ocen od użytkowników
Przede wszystkim takimi problemami zająć się powinien wykwalifikowany elektryk, a Ferranti pewnie w grobie się przewraca :(. Nie do końca można zobrazować sobie zaistniałą sytuację, @Tomasz Brzostowski chyba świetnie nakreślił przyczynę. Wyłącznik RCD działa na zasadzie przekładnika ferrantiego, najprościej jak mogę to wytłumaczyć - co wpływa, wypłynąć musi, jeśli zatem podłączyłeś "L" z przed RDC a "N" za (ewentualnie odwrotnie) to zastosowane urządzenie nie jest w stanie zsumować przepływu prądu i zmuszone zareagować. I ma to wpływ na Twoje bezpieczeństwo. najprościej można by to narysować, ale czasu brakuje, wywołam więc Kolegów, którzy może w prostszy sposób wyjaśnią zagadnienie.
@ajotnet @Szymon028 @Zhandos62 @Bartłomiej Jaworski
I jeszcze jedno pytanie, czy aby na pewno jesteś w stanie określić, że takowe przełączenie zgadza się ze sztuką fachową i przede wszystkim zasadami bezpieczeństwa ???
-
widzę, że Pan dużo odpowiada tutaj na forum, ale trzeba wziąć pod uwagę, że fora też są dla „laików” a nie tylko ekspertów. Zwłaszcza jeżeli wykwalifikowani elektrycy w stanie deweloperskim wszystkie gniazda i oświetlenie w kuchni!! podłączają na jednym zabezpieczeniu. Uważam, że takie działania nie są zgodne ze sztuką fachową i czasami myślący „laicy” lepiej mogą coś zrobić niż niektórzy fachowcy z uprawnieniami SEP.
-
- Ostatnia wizyta:
- W serwisie od:
- 37 pytań
- 2309 odpowiedzi
- 98.1% pozytywnych ocen od użytkowników
@Altsin1: OK, odpowiem, gdyż w jakiś sposób poczuwam się do tego zobligowany.
Ani ja ani nikt inny nie chce Tobie zarzucać czegokolwiek. Potrzebowałeś pomocy i chętnie udzieliliśmy odpowiedzi,, jeśli odebrałeś ją za urazową to mogę tylko przeprosić.
Owszem forum to forum, dla wszystkich zainteresowanych tematyką, ale czasem lepiej kopnąć konia aniżeli być kopanym przez niego, taka sugestia do nawiązania do zasad bezpieczeństwa
P.S. nie jestem ekspertem i za takiego się nie uważam....
-
-
- Ostatnia wizyta:
- W serwisie od:
- 58 pytań
- 1309 odpowiedzi
- 99.7% pozytywnych ocen od użytkowników
@artel electric: Nie ma potrzeby rysowania tego co tu jest źle, jest to na tyle podstawowy błąd że jest masa gotowych już rysunków błędnego podłączenia RCD.
-
- Ostatnia wizyta:
- W serwisie od:
- 58 pytań
- 1309 odpowiedzi
- 99.7% pozytywnych ocen od użytkowników
Na pierwszym rysunku wziętym z Instrukcji technicznej aparatów elektrycznych @Hager grafika obrazująca zasadę działania RCD. Na drugim przykład błędnego połączenia obwodów zabezpieczonych dwoma wyłącznikami.
-
- Ostatnia wizyta:
- W serwisie od:
- 28 pytań
- 909 odpowiedzi
- 97.4% pozytywnych ocen od użytkowników
Prawdopodobnie wyłącznik różnicowo prądowy wykrywa upływ prądu spowodowany konstrukcja rozdzielnicy. Prąd wpływający przez różnicówkę płynie dalej na wyłącznik 1 i wraca przez różnicówkę. Wyłącznik 2 i 3 prawdopodobnie są jakoś inaczej podłączone ich przewody neutralne z obejściem różnicówki, przez co różnicówka wykrywa różnice prądów i rozłącza obwód.
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 212 pytań
- 2408 odpowiedzi
- 98.9% pozytywnych ocen od użytkowników
@Pawel02: rozwiń proszę swoją wypowiedź. Wydaje mi się, że @Tomasz Brzostowski udzielił poprawnej odpowiedzi. Pytający nie odniósł się do wypowiedzi Tomasza czy przepina tylko przewód fazowy czy również neutralny?
-
- Ostatnia wizyta:
- W serwisie od:
- 58 pytań
- 1309 odpowiedzi
- 99.7% pozytywnych ocen od użytkowników
@Piotr Bibik: @Altsin1 nie odniósł się, jednak z treści pytania jednoznacznie wynika że przełączenia dokonywał jedynie na przewodzie fazowym ;)
-
- Ostatnia wizyta:
- W serwisie od:
- 28 pytań
- 909 odpowiedzi
- 97.4% pozytywnych ocen od użytkowników
@Piotr Bibik: Oczywiście Pan Tomasz udzielił poprawnej odpowiedzi, nie neguje tego. Tak jak kolega zauważył, założyłem z treści wpisu że autor przepina jedynie przewód fazowy.
-
Tomasz Brzostowski Ekspert ds. fotowoltaiki
- Ostatnia wizyta:
- W serwisie od:
- 30 pytań
- 1762 odpowiedzi
- 99.1% pozytywnych ocen od użytkowników
To nie jest zagadka, wszystko działa prawidłowo. Po przepięciu przewodu fazowego na wyłącznik 2 lub 3 jest on zabezpieczony wyłącznikiem różnicowoprądowym w drugim rzędzie, a przewód neutralny pozostał w obwodzie różnicówki pierwszego rzędu w wyniku czego powstaje r4óżnica potencjałów i różnicówka wyłącza.
Przepinasz przewód fazowy do wyłącznika nadprądowego w drugim rzędzie, w którym jest oddzielny wyłącznik różnicowoprądowy. Musisz więc przepiąć nie tylko przewód fazowy, ale również przewód neutralny tego obwodu. Przewód neutralny musisz wpiąć do listwy "N" wyłącznika różnicowego z drugiego rzędu.
Jeżeli wrzucisz większe zdjęcie to może uda się wskazać która to listwa.
-
dziękuję serdecznie dokładnie tak wytłumaczonej odpowiedzi oczekiwałem. Podejrzewałem, że problem tkwi gdzieś w przewodzie neutralnym i teraz wszystko jasne. Super dziękuję za pomoc
