Witam

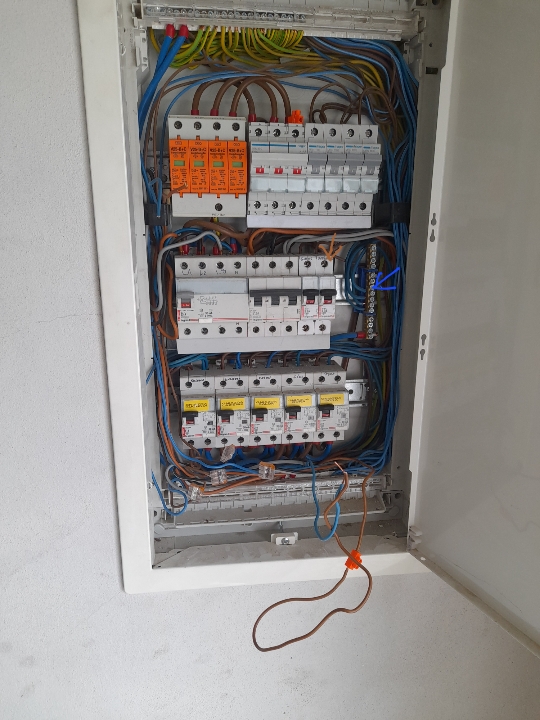

Mam pytanie odnośnie podłączenia nowego obwodu do rozdzielnicy domowej. Mam zostawiony kabel 3 żyłowy od bramy przesuwnej i w momencie gdy go podłączam pod esa tak jak zalecił mi elektryk wyrzuca mi różnicówkę. Kabel nawet nie jest podpięty pod napęd ale i tak wyrzuca jaki może być tego powód ? dołączam zdjęcie rozdzielnicy, z góry dziekuję za podpowiedź co zrobić w tym temacie i łagodne potraktowanie :) gdyż nie jestem profesjonalistą w tym temacie :D
Odpowiedzi (5)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
@Tomasz Brzostowski: nie nie są zwarte, nie było też mokro ani też wilgotno właśnie. Na zdjęciu brązową strzałką zaznaczyłem kabel L który podłączyłem do wskazanego esa, niebieski do listwy który też strzałką zaznaczyłem a ochronny prawdopodobnie został już wczesniej podłączony też do listwy z ochronnymi przez elektryka który podpinał całą rozdzielnice.
-
- Ostatnia wizyta:
- W serwisie od:
- 56 pytań
- 1082 odpowiedzi
- 99.7% pozytywnych ocen od użytkowników
@ebison1: Jest duże prawdopodobieństwo że faza oraz przewód neutralny są z różnych różnicówek, przez co może ona wyzwalać, najlepiej gdybyś wezwał elektryka który to podłączał. Jeśli się nie boisz to wyłącz napięcie i miernikiem sprawdź czy na pewno ta szyna neutralna jest do tej samej różnicówki co faza.
-
- Ostatnia wizyta:
- W serwisie od:
- 32 pytań
- 1957 odpowiedzi
- 98.6% pozytywnych ocen od użytkowników
@Szymon028:No ale :) owszem gdyby obwód został obciążony ?
@ebison1 może być uszkodzony przewód, proponuję induktor, a najlepiej fachowca :) Zresztą po bliższej analizie coś mi tam ewidentnie się nie klei, po pierwsze jaką szynę grzebieniową zastosowano, choć tu raczej z technicznego punktu widzenia jaka by nie była (3p z wyciętym N) to działać powinno...chyba... Ale zastanawia mnie listwa "N" skąd zasilona i dlaczego aż 4 odbiory skoro wyłączników jest tylko 3 ?
-
- Ostatnia wizyta:
- W serwisie od:
- 12 pytań
- 582 odpowiedzi
- 100% pozytywnych ocen od użytkowników
@Szymon028:Wygląda to tak jakby różnicówka była powiedzmy ,,równolegle" z innym N który nie przechodzi przez różnicówkę. Ewentalnie może być zrobiony gdzieś mostek między PE a N i tamtędy płynie nam prąd upływu, który wyrzuca wyłącznik.
-
-
Czytaj także:
Podłączenie gniazd
Witam wszystkich. Mam pytanie. Mianowicie chciałbym podłączy
Czym kierujecie się przy wyborze nowego smartfona
Jak w temacie. Jakie parametry są dla Was najważniejsze przy wyborz
Podłączenie obwodu oświetlenia w skrzynce rozdzielczej
Witam Szanownych Kolegów,jestem w trakcie remontu mieszkania oraz w
Pomiar instalacji elektrycznej w domu jednorodzinnym lub
Czy pamiętasz, kiedy ostatnio były wykonywane u Ciebie pomiary inst
Jak podłączyć różnicówkę?
W artykule przyglądamy się roli wyłączników różnicowoprądowych, pop
Jak podłączyć płytę indukcyjną?
Podłączenie nowej płyty indukcyjnej do kuchni może być wyzwaniem dl
Napisałeś że kabel nie jest podłączony do napędu bramy, w takim razie jak jest zakończony? Czy żyły, które powinny być podłączone do napędu nie są zwarte, czy kabel od strony napędu nie jest mokry? Jak podłączyłeś kabel w rozdzielnicy? Zaznacz go na zdjęciu (poszczególne żyły) lub narysuj odręczny schemat.
