Pomiary energii

Witam ostatnio zaciekawił mnie temat pomiaru energii czterokwadrantowy i znalazłem w internecie artykuł (pdf)

Pomógł by mi ktoś zrozumieć zagadnienia tego pomiaru jak taki wykres zrozumieć i odczytać byłbym bardzo wdzięczny za wszelką pomoc.

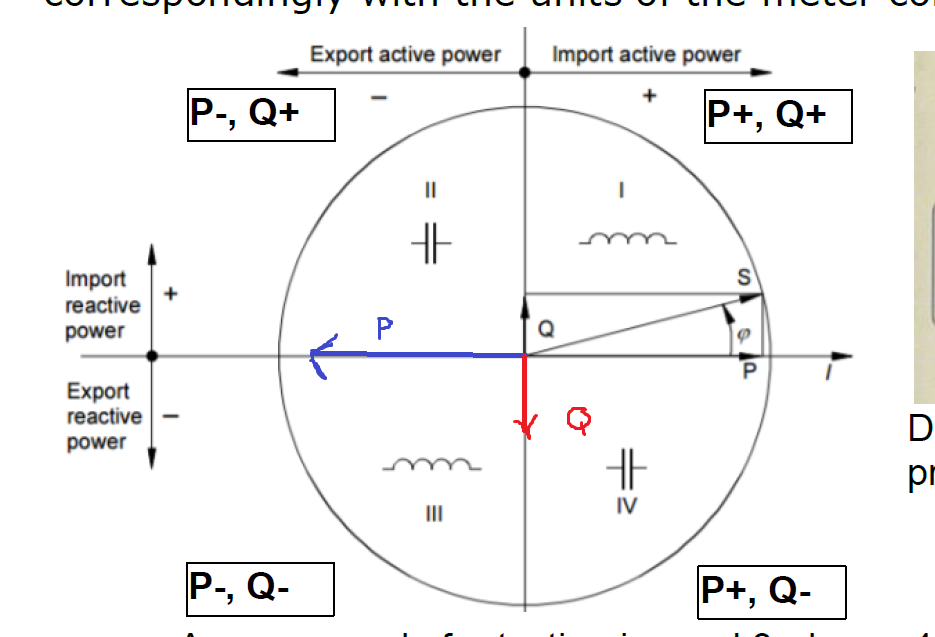

Morze na początku prosiłbym o wyjaśnienie wykresu zamieszczonego i edytowanego przeze mnie (zdjęcie).

1.Dobrze rozumiem że na wykresie kołowym który mamy podzielony na cztery ćwiartki wektor reprezentujący moc czynną (P) zwrócony w prawą stronę oznacza energię czynną pobieraną z sieci.A wektor oznaczający moc bierną zwrócony do góry moc bierną pobieraną z sieci? Wektor wypadkowy (S) reprezentujący moc pozorną znajdują się w pierwszej ćwiartce koła.A to oznacza pobieranie energii z sieci tak?

2.Drugie pytanie czy wektor obrazujący moc czynną (P) na tym wykresie może być tylko w dwóch skrajnych położeniach? czyli prawo i lewo co oznacza oddawanie lub pobieranie energii? z kolei wektor (Q) może być tylko góra dół nigdy prawo lewo?inaczej? te wektory mogą na wykresie znaleźć się tylko góra dół i prawo lewo zaś wektor oznaczający moc pozorną może znaleźć się w zależnie od sytuacji na łuku koła oznaczającym ćwiartkę Dobrze to rozumiem?.

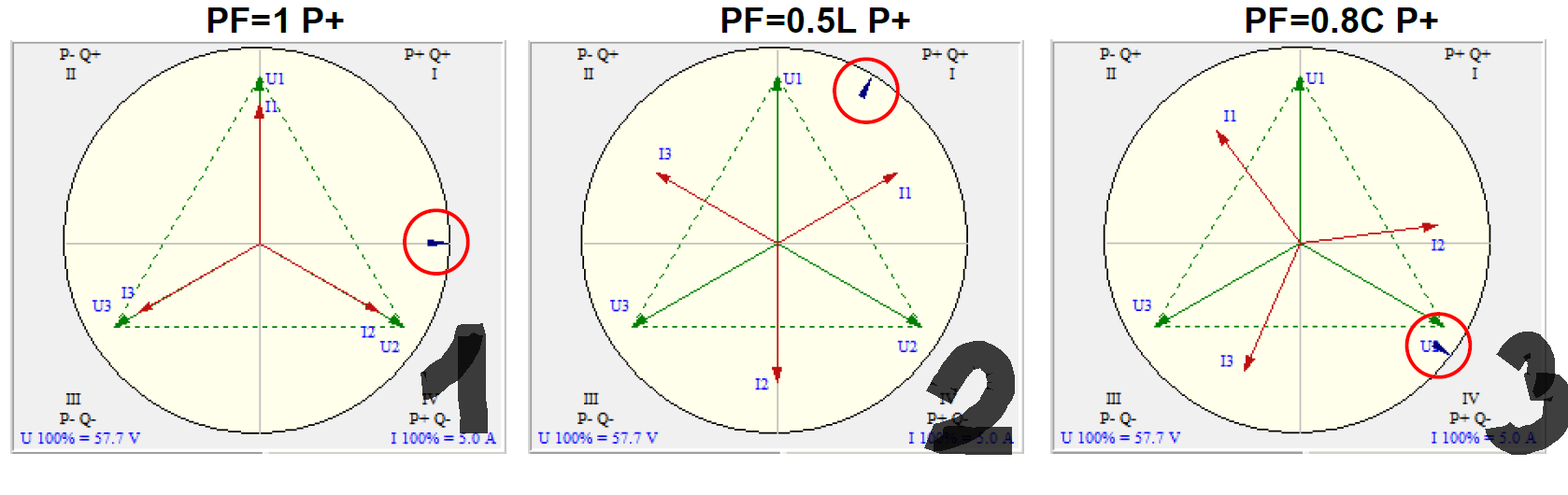

3.Zamieszczam zdjęcie z artykułu gdzie mamy podane trzy wykresy wskazowe gdzie już nie mamy podanych mocy tylko wektory napięć i prądów.Jak w takim razie odczytać te wykresy 1,2,3?  na rysunkach mamy też oznaczony niebieski grot w czerwonym kółeczku co to jest? Może ktoś wyjaśnić mi te trzy wykresy co na nich się dzieje i jak je odczytywać bardzo proszę. Na koniec przepraszam za chaotyczne przedstawienie problemu i wyrozumiałość uczę się dla siebie a to ciekawy temat.
