Witam serdecznie Forowiczów!

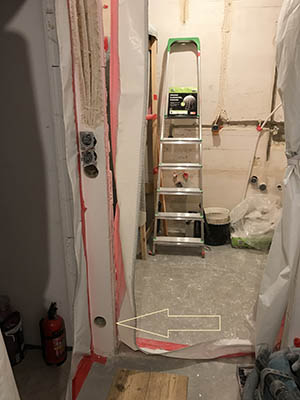

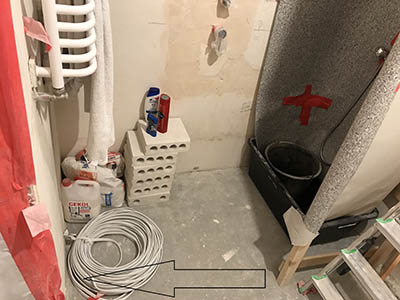

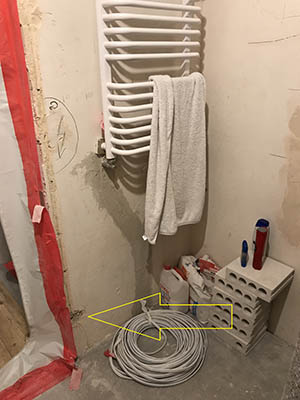

Pytanie dotyczy umieszczenia czujnika PIR blisko strefy mokrej, a dokładnie prysznica. Zacząłem się wahać czy nie za blisko, chociaż zlokalizowany po stronie zewnętrznej. Prysznic będzie na cala szerokość widoczna na jednym ze zdjęć, od ściany po prawej, do ściany z widocznym grzejnikiem. Strefa prysznicowa będzie zamykana rozsuwanymi drzwiami. Deszczownica po przeciwnej stronie grzejnika (po prawej). PIR miałby się znajdować na korytarzu, kilkadziesiąt cm od podłogi, w pionie pod włącznikami światła do łazienki. Ze względu na małą ilość miejsca na ścianie od strony korytarza i dużą ilość przewodów, kabel do PIRa szedłby w łazience nieco poniżej sufitu i schodził w dół przy samej krawędzi futryny, prosto do otworu w ścianie.
W wersji na gotowo było by tak:
- przewód i otwór do puszki zarzucony tynkiem
- ściana na całym prysznicu jak i ta z grzejnikiem pokryta dwoma warstwami gumy w płynie (standardowe uszczelnianie ścian prysznica)
- łączenie ścian i podłogi dodatkowo zabezpieczone specjalnym materiałem wklejanym w folie
- zarówno to miejsce gdzie są włączniki na korytarzu (oznaczone na zdjęciu piorunem), podobnie jak i okolica wejścia do puszki również zabezpieczona płatem materiału przeciwwilgociowego
- na to płytki gresowe szer 120 x wys 60cm i fuga anachrydowa (ta wzmocniona dedykowana na podłogi prysznicowe)
- kabina prysznicowa kończy się (wersja-1) tuż przed puszkami włączników i PIR znajdującymi się po stronie korytarza albo (wersja-2) dokładnie na ich wysokości.
Pytanie do Was, czy PIR może się znajdować w takim układzie po drugiej stronie ściany we wskazanym miejscu.
Odpowiedzi (11)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
@Piotr Bibik: Dzieki Piotr. Wieczorem zpoznam sie z zalaczonym matrialem. PIR bedzie na korytarzu (byc moze nieprecyzyjnie to okreslilem), a jego zadaniem bedzie wlaczyc niezyt mocny LED / swiatlo nad szafa w korytarzu gdy bedzie ciemno, a PIR wykryje ruch.
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 169 pytań
- 2053 odpowiedzi
- 98.7% pozytywnych ocen od użytkowników
@MrAndy: wspominasz o niewielkim obciążeniu więc przy wyborze czujnika zwróć uwagę, że niektóre czujniki ruchu mają podane obciążenie minimalne. Jeśli go nie osiągniesz to układ może nie działać lub działać wadliwie.
-
- Ostatnia wizyta:
- W serwisie od:
- 74 pytań
- 2110 odpowiedzi
- 88.9% pozytywnych ocen od użytkowników
@Piotr Bibik: Chciałbym zobaczyć kiedy się znudzi te migotanie z każdym wejściem, przejściem i jak długo wytrzymają te podzespoły zasilacze, tasiemki itp ?
Jeżeli włączniki wejdą do oświetlenia między ościeżnicami to też i wejdzie ten nieszczęsny czujnik PIR.
-
-
- Ostatnia wizyta:
- W serwisie od:
- 74 pytań
- 2110 odpowiedzi
- 88.9% pozytywnych ocen od użytkowników
A do czego ta czujka jest ?
-
- Ostatnia wizyta:
- W serwisie od:
- 30 pytań
- 1754 odpowiedzi
- 98.6% pozytywnych ocen od użytkowników
@ajotnet:Skoro PIR to czujku ruchu raczej
-
- Ostatnia wizyta:
- W serwisie od:
- 74 pytań
- 2110 odpowiedzi
- 88.9% pozytywnych ocen od użytkowników
@artel electric: w łazience czujka pir w puszce podtynkowej na włamanie potrzebna...
-
@ajotnet: PIR bedzie na korytarzu (byc moze nieprecyzyjnie to okreslilem), a jego zadaniem bedzie wlaczyc niezyt mocny LED / swiatlo nad szafa w korytarzu gdy bedzie ciemno, a PIR wykryje ruch.
-
@ajotnet:W jakim sensie na wlamanie?
-
- Ostatnia wizyta:
- W serwisie od:
- 30 pytań
- 1754 odpowiedzi
- 98.6% pozytywnych ocen od użytkowników
@ajotnet: Można zasnąć na WC i się obalić, a poza tym kogo to interesuje. Klient chce Klient ma. Ważne jak opracować i dobrać, aby było bezpieczne i odpowiednie do potrzeb, jak opisał powyżej @Piotr Bibik
-
* Forumowiczów
Czytaj także:
Czy otwór po drugiej stronie (której nie widać na zdjęciu
https://www.tim.pl/pokretlo-czarne-do-lacznikow-krzywkowych-4g-r214
Rozdzielnica do instalacji fotowoltaicznej po stronie DC
Czołem forumowicze, co częściej wybieracie - gotowe rozdzielnice p
Zabezpieczenie po strnie DC
Dzień dobry. Potrzebuję pomocy w doborze zabezpieczenia po stronie
Ogrzewanie podłogowe elektryczne- co powinniśmy wiedzieć?
Coraz więcej inwestorów budujących dom, zastanawia się nad wyborem
Ochrona przeciwprzepięciowa - jak dobrać ogranicznik prze
Jak uchronić swój cenny sprzęt elektroniczny przed zdarzeniami loso
Strefy ochronne w łazience - bezpieczeństwo i wymagania i
Bezpieczeństwo elektryczne w łazience stanowi priorytetowe zagadnie
Poruszamy tu kilka kwestii. W pomieszczeniu z wanna lub prysznicem są wyznaczone odpowiednie strefy w zależności od odległości od wanny lub prysznica (patrz poniższa grafika). Normy szczegółowo określają jaki urządzenia można montować w poszczególnych strefach (link do materiału poniżej).
W omawianym przypadku należy zacząć od dokładnego określenia w jakiej strefie będzie montowany czujnik ruchu oraz jakim napięciem będzie zasilany? Następnie należy sprawdzić czy takie urządzenie można zamontować w danej strefie.
Dodatkowo Polskie Normy określają na jakiej minimalnej głębokości można prowadzić w ścianie przewody w poszczególnych strefach (patrz poniższa grafika).
Zrobisz jak będziesz chciał. Jeśli nic nigdy się nie wydarzy - super. Jeśli natomiast przydarzy się wypadek z udziałem prądu wówczas odpowiednie organy kontrolne sprawdzą czy wszystko zostało wykonane zgodnie z aktualnymi Normami.
W tym przypadku należy jeszcze poruszyć jedną kwestię. Czy wilgoć panująca w łazience nie będzie zakłócać działania czujnika. i nie chodzi mi tu o możliwe zwarcia i uszkodzenie elektroniki a o samą optykę. Czy skraplająca się na elementach optycznych woda po wyschnięciu nie zostawi osadu, który po jakimś czasie będzie zakłócał prawidłowe działanie czujnika?
Wróciłbym do pierwotnych założeń. Jaki jest cel montowania tych czujników PIR?
Jeśli celem ich montażu jest automatyczne włączanie i wyłącznie światła w łazience to uważam, że czujnik PIR się nie sprawdzi. Sugeruję rozważyć użycie czujnika mikrofalowego, który można zabudować np. rigipsem dzięki czemu zyskuje się wymagany poziom ochrony oraz czujnik nie będzie miał fałszywych załączeń spowodowanych różnicami temperatury.
Poniżej zamieszczam link do materiału w którym opisałem zagadnienia dotyczące czujników ruchu.
https://www.napiecie.salama.pl/instalacja-elektryczna-poradnik/#Instalacja-elektryczna-w-lazience
https://www.tim.pl/strefa-porad/Jaki-czujnik-ruchu-wybrac-i-jakich-bledow-unikac-Poradnik-dla-kazdeg
