Witam,
jestem inwestorem i mam problem z odczytaniem kilku symboli w schemacie ideowy zasilania mojego projektu instalacji elektrycznej.

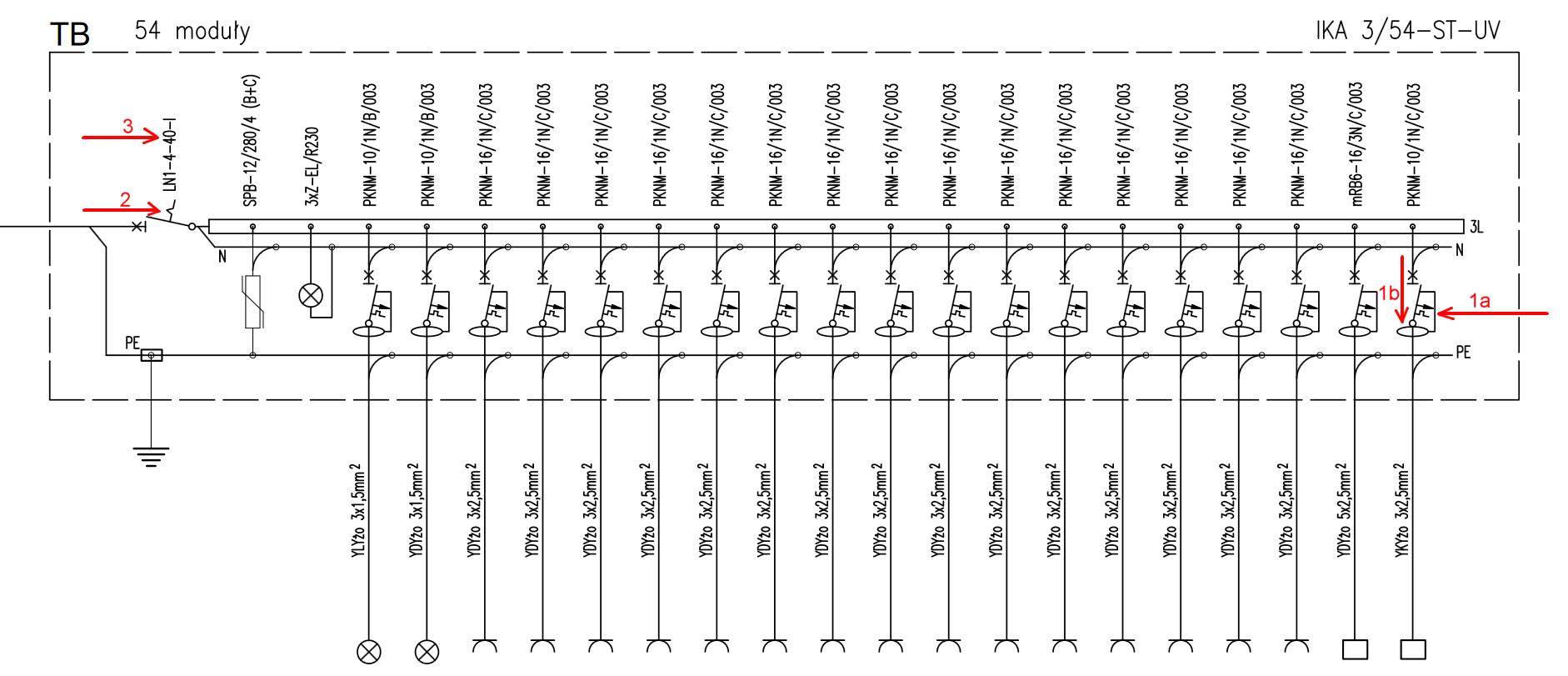

W załączeniu przesyłam zdjęcie schematu zasilania z zaznaczeniem niejasnych doznaczeńla mnie pkt. 1a, 1b, 2 i 3 których nie mogę zweryfikować w żadnej bazie symboli elektrycznych.
Czy mogę prosić o pomoc w wyjaśnieniu i doprecyzowaniu symboli:
- 1a i 1b wyłącznika różnicowo-prądowego z członem nadprądowym - co oznacza elipsa (1b) i ooprowadzenie od niej (1a) do końca wyłącznika 1b ?
- 2 rozłącznika mocy w takim wydaniu z bocznym odejściem wskazanym strzałka ?
- 3 parametru maksymalnego znamionowego ciągłego prądu lu '40' w nazwie rozłącznika mocy LN1-4-40-I (czy rozłącznik o parametrze 40A istnieje i czy jest dostępny na rynku ?) ?
Z góry dziękuję za pomoc
Pozdrawiam
D.
Odpowiedzi (3)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
- Ostatnia wizyta:
- W serwisie od:
- 56 pytań
- 1190 odpowiedzi
- 99.7% pozytywnych ocen od użytkowników
1a) To jest przekładnik różnicowo-prądowy
1b) jest to połączenie przekładnika z zamkiem wyzwalacza
2)To "odejście" oznacza "łącznik bez samopowrotu"
3) Ten symbol jako jedyny się nie zgadza pionowa kreska na końcu oznacza | odłącznik, x wyłącznik , |o rozłącznik. Więc oznaczałoby to że jest to wyłącznik odłącznikowy - a takie coś nie istnieje.
I nie, nie ma rozłączników mocy LN o prądzie 40A, najmniejszy to 63A.
-
- Ostatnia wizyta:
- W serwisie od:
- 56 pytań
- 1190 odpowiedzi
- 99.7% pozytywnych ocen od użytkowników
I dodałbym jeszcze zabezpieczenie kontrolek faz, lub kontrolki z wbudowanym zabezpieczeniem np. Trójfazowa lampka kontrolna z zabezpieczeniem
Czytaj także:
schemat ideowy zasilania - WLZ z ZKP w układzie TNC
Witam,proszę o ocenę czy załączony schemat ideowy zasilania jest pr
przełączenie zasilania sieć elektr.na zasilanie z generat
podłączenie prądnicy 220 V 5000 W do silnika 220 V,1.5 kW, oraz pie
Przełącznik zasilania
Dzień dobry, mam sytuację, w której dwa sąsiadujące ze sobą do
![Montaż pompy ciepła – wybrane wytyczne elektryczne [poradnik PDF]](https://laczynasnapiecie.pl/media/cache/article_recommended_list/uploads/article/5f7ecb0615e08643796480.jpg)
Montaż pompy ciepła – wybrane wytyczne elektryczne [porad
Na montaż pompy ciepła przeznaczonej na potrzeby centralnego ogrzew
Lampy uliczne LED a ochrona przed przepięciami w sieci za
Jakie są przyczyny przepieć w sieci elektrycznej i jak się przed ni
Domowy system monitoringu krok po kroku
Chcesz samodzielnie uruchomić system monitoringu wizyjnego do użytk
@dt Dzień dobry,
Ad.1 Ma Pan zaprojektowane wyłączniki kombinowane, stąd symbol członu różnicowego i nadprądowego na jednym aparacie.
Ad.2 Symbol ciekawy, ale aparat dobrany standardowy - sugerowałbym się tutaj aparatem i szukał po prostu rozłącznika
Ad.3 Rozłączniki kompaktowe serii LN EATON w wykonaniu 4-biegunowym występują od prądu ciągłego In=63A, jak słusznie zauważył @Szymon028
Jeśli ma to być koniecznie rozłącznik kompaktowy to po prostu proszę kupić wykonanie na 63A: LN1-4-63-I i po problemie
