Naped do bramy przesownej firmy FAAC podłaczeniu ledow do styku 10 i 12 w jedna strone migaja a w druga strone świeca na stałe na zasilaniu 24V pytanko jak jak zrobić żeby ledy gasły po jakimś czasie lub nie świeciły w dzień

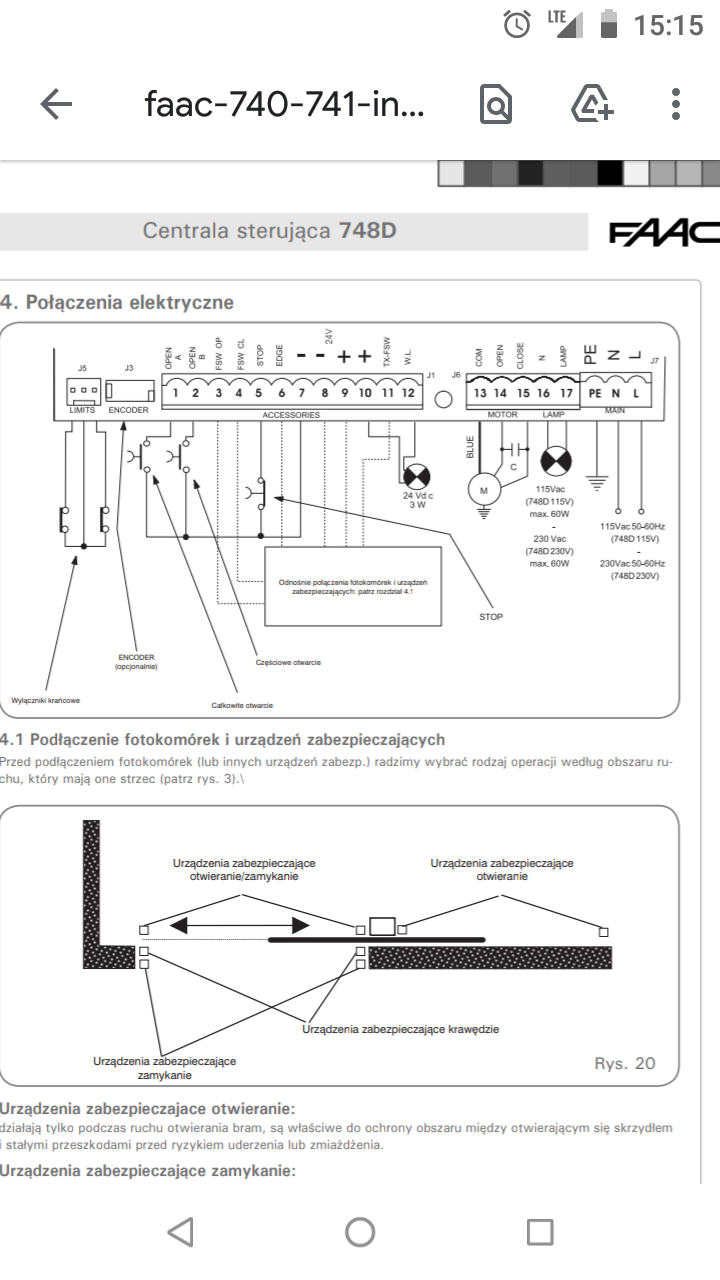

@Piotr Bibik:chodzi o naped 741 faac .Sytuacja jest taka po podłaczeniu koguta wszystko jest ok .Ale klijent  wymyślił sobie dodatkowo ledy na słupkach od bramy poniewarz gdzies tak widział . Po podłączeniu ledów 24v pod styk 10 i 12 jak na schemacie jak brama sie zamyka ledy mrugaja a jak sie otwoera świeca na stałe i niechca zgasnac . A chodzi oto żeby nie świeciły cały czas chodziasz w dzień

@Pitex: Z tym modelem napędu nie pracowałem, instrukcję przejrzałem na szybko wiec może coś mi umknęło ale sprawdź:

W instrukcji na stronie 18 i 19 jest napisane:

LAMPA - końcówki 16-17, wyjścia lampy ostrzegaw- czej 230V

W.L. - Zasilanie lampki kon- trolnej/wyjścia czaso- weg (złącze 12). Słu- ży do podłaczenia wskaźnika świetlnego max 3W 24V lub do podłączenia oświetlenia usługowego poprzez przekażnik włączony pomiędzy styk WL i 24V źródło zasilania. Aby uniknąć narażenia poprawnego dzia- łania systemu nie przekraczaj wskazanej mocy.

Pytanie ktrego styku dotyczy dalszy opis w tabeli na stronie 21:

Światło sygnalizacyjne Jeżeli zostanie wybrane 00 wówczas sygnał wyjściowy funkcjonuje jak standardowe światło sygnalizacyjne (zapalające się przy otwieraniu i zatrzymaniu, migające przy zamykaniu i wyłączane przy zamkniętej bramie).

Różne liczby odpowiadają następującej po upływie zadanego czasu aktywacji wyjścia, które może być wykorzystywane (za pośrednictwem zdalnego sterowania) do zasilenia lampy uruchamianej otwarciem drzwi samochodu.

Czas może być ustawiany od 0 do 59 sekund, w odstępach 1- sekundowych, i od 1 do 4.1 minuty w odstępach 10 sekundowych.

0 = Standardowe światło sygnalizacyjne od 1 do 4.1 = automatyczna aktywacja wyjścia po zadanym czasie Wyjście sterujące zamkiem elektromagnetycznym (tylko przez przekaźnik) Jeżeli w czasie gdy wyświetlacz pokazue

„00” naciśniesz przycisk „-” aktywujesz funkcję sterowania zamka elektromagnetycznego przy otwieraniu a wyswietlacz wskaże „E1”. Jeżeli ponownie naciśniesz przycisk „-” uaktywnisz funkcję sterowania zamkien elektromagnetycznym przy otwieraniu i zamykaniu a wyświetlacz wskaże „E2”

Instrukcja:
http://www.pilotydobram.pl/files/382/faac-740-741-instrukcja-montazowa.pdf

Jesli kient ma życzenie "extra" to musi liczyć się z extra kosztami.

Jeśli automatyka bramy sama nie daje możliwosci o których marzy klient (marzenia kosztują) to wówczas możemy to zrealizować za pomocą zewnetrznej automatyki.

Wystarczy jak opiszesz:

- jak zachowuje się wyjście przekaźnikoiwe (a może tam jest półprzewodnik) w trakcie otwierania i w trakcie zamykania i w pełnym otwarciu i w pełnym zamknieciu i w stanach pośrednich czyli brama częściowo otwarta?

- jak powinno się zachowywać oświetlenie?

Wówczas zastanowimy się jak można to zrealizować?

Będzie można dobrać elementy i zobaczymy jaka duża obudowa bedzie potrzebna i jakie koszty wyjdą.
