Kontrola napięcia SVN129

Ogólnie powinno się zabezpieczać lampki, jest to element który potencjalnie może się uszkodzić i zrobić zwrcie lub może być punktem zapalnym instalacji.

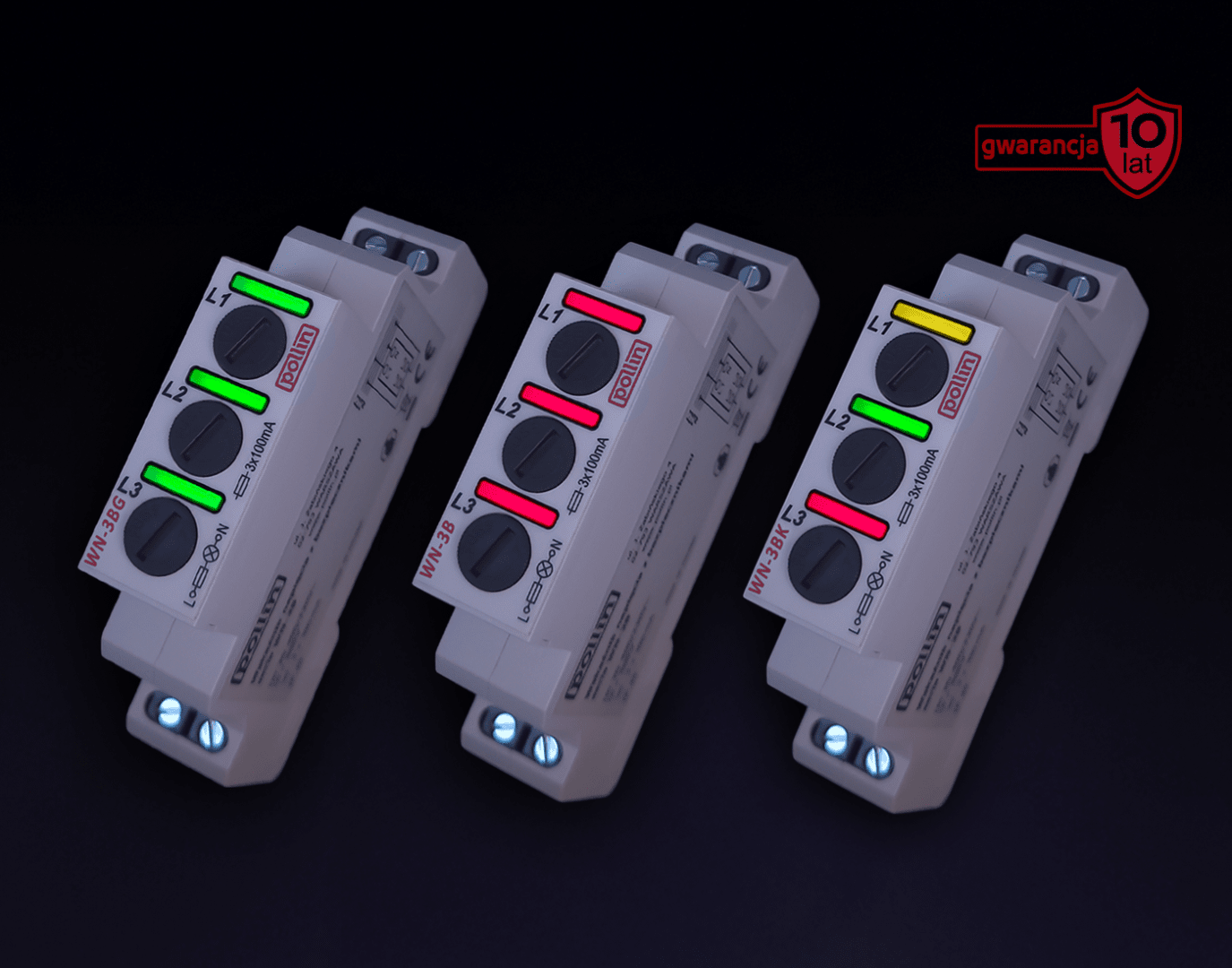

Polecamy lampki modułowe z własnym dobezpieczeniem:

• zielone - WN-3BG
• czerwone - WN-3B
• kolorowe - WN-3BK

Lampki, jak wszystkie produkty Pollin objęte są 10-letnią gwarancją B2B, wyróżniają się wyraźnym (dominującym) segmentem LED. Więcej informacji w katalogu Pobierz katalog >>

Jeśli lampki nie mają wbudowanego dobezpieczenia, decyzję o jego zastosowaniu podejmuje projektant. Znając założenia techniczne i specyfikację rozdzielnicy, potrafi on rzetelnie oszacować ryzyko zwarć oraz ich ewentualne konsekwencje. Warto jednak pamiętać, że ze względów formalno-prawnych większość producentów zaleca dobezpieczanie każdego odbiornika (w tym lampki modułowej) pozbawionego własnych zabezpieczeń.

Dzień dobry

Poniżej regulacje prawne i ich nasza interpretacja

Zabezpieczanie przetężeniowe obwodów sygnalizacji obecności napięcia – Lampki LED typu SVNxxx

1. Wymogi normatywne:

PN-HD 60364-4-43 (maj 2012r.)

Instalacje elektryczne niskiego napięcia

Cześć 4-43: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetężeniowym

433 Zabezpieczenie przed przeciążeniem

433.3  Pominięcie urządzeń zabezpieczających przed przeciążeniem

Podane w niniejszym podrozdziale różne przypadki nie powinny być stosowane w instalacjach usytuowanych w pomieszczeniach związanych z ryzykiem pożaru lub wybuchu lub tam, gdzie wymagania dotyczące specjalnych instalacji i pomieszczeń precyzują odmienne warunki.

433.3.1 Postanowienia ogólne

Nie jest wymagane zapewnienie urządzeń zabezpieczających przed przeciążeniem:

(…)

d) w przypadku obwodów telekomunikacyjnych, sterowniczych, sygnalizacyjnych i podobnych

434 Zabezpieczenie przed prądami zwarcia

434.2 Lokalizacja urządzeń zabezpieczających przed zwarciem

434.2.1. Różne przypadki, określone w następującym podrozdziale, nie powinny dotyczyć instalacji znajdujących się w pomieszczeniach zagrożonych pożarem lub wybuchem i w pewnych pomieszczeniach, dla których szczególne przepisy precyzują odrębne warunki. Urządzenie zabezpieczające przed zwarciem może być umieszczone w innym miejscu niż wymienione w 434.2 pod podanymi niżej warunkami:

W części przewodu pomiędzy punktem zmniejszenia przekroju przewodu lub innej zmiany a miejscem usytuowania urządzenia zabezpieczającego nie powinno być żadnych obwodów odgałęźnych ani gniazd wtyczkowych a ta cześć obwodu powinna:

1. Nie przekraczać 3 m długości

Uwaga: należy zauważyć że przewód obwodu odgałęzionego (np. sygnalizacja obecności napięcia) jest zabezpieczony przed zwarciem za pomocą zabezpieczenie obwodu zasilającego P1.

2. Być instalowana w taki sposób, aby zredukować do minimum ryzyko powstania zwarcia

3. Nie być umieszczona w pobliżu materiałów łatwopalnych

434.3  Pominięcie urządzeń do zabezpieczenia przed zwarciem

Jeżeli oba następujące warunki są jednocześnie spełnione:

• Oprzewodowanie jest wykonane w ten sposób, żeby zredukować do minimum ryzyko zwarcia patrz punkt b) w 434.2.1

• Oprzewodowanie nie jest zlokalizowane w pobliżu materiałów łatwopalnych

To nie jest wymagane stosowanie urządzeń do zabezpieczenia przed zwarciem (…)

2. Interpretacja:

Lampki LED SVNxxx są stosowane jako urządzenia sygnalizacyjne, przeznaczone do wizualizacji  obecności napięcia. Tym samym dla obwodów sygnalizacyjnych dopuszczalne jest, w określonych wyżej warunkach, pominięcie zabezpieczeń przeciążeniowych. Zadziałanie takiego zabezpieczenia (przepalona wkładka topikowa, wyłącznik MCB w pozycji OFF) może prowadzić do błędnej interpretacji, że dla grupy obwodów występuje brak zasilania.  To z kolei stwarza ryzyko porażenia osób obsługujących obwody.

Stosowanie wyłączników MCB i wkładek topikowych ogólnego stosowania, nie zabezpiecza samego modułu ponieważ prąd znamionowy lampek nie przekracza wartości 20mA.

Wewnętrzna awaria modułu lampek LED, również nie stanowi ryzyka powstania skutków zwarcia ponieważ konstrukcja urządzenia (ścieżki PCB o bardzo małym przekroju przewodnika) nie umożliwiają przepływu prądu zwarciowego o istotnej wartości (jako pierwsze ulegną przepaleniu).

Należy zauważyć że warunki opisane wyżej w normie zachodzą dla znakomitej większości obwodów rozdzielczych w instalacjach mieszkaniowych i podobnych:

• Pomieszczenia mieszkalne i podobne nie są pomieszczeniami związanych z ryzykiem pożaru lub wybuchu oraz nie występują wymagania dotyczące specjalnych instalacji i pomieszczeń precyzujących odmienne warunki.

• Lampki LED SVNxxx są elementem sygnalizacyjnym

• Prawidłowo wykonane obwody sygnalizacyjne nie są rozgałęziane

• Występuje zabezpieczenie przetężeniowe zbiorcze poprzedzające większa liczbę obwodów (np. zabezpieczenie główne rozdzielnicy, zabezpieczenie przedlicznikowe  lub zabezpieczenie w złączu)

• Długość przewodu odgałęziającego zasilającej obwody sygnalizacyjne nie przekracza 3m

• Oprzewodowanie jest wykonane w ten sposób, żeby zredukować do minimum ryzyko zwarcia. Izolowany przewód jest umieszczony pod pokrywą rozdzielnicy, bez możliwości powstania przypadkowych uszkodzeń wynikających z udziału osób trzecich.

• Obwód sygnalizacyjny nie jest instalowany w pobliżu materiałów łatwopalnych

3. Wnioski końcowe:

W określonych systemach i obwodach rozdzielczych, przy spełnieniu w/w warunków dopuszczalne jest pominiecie zabezpieczeń przetężeniowych dla lampek sygnalizacyjnych LED SVNxxx

Temat już przynajmniej kilka razy na forum się pojawiał. Nie chce mi się grzebać, zdania były różne, tak i nie. Ja stawiam sprawę jasno i pytania: czy lampka kontrolna jest odbiornikiem czy nie? czy poprowadzona jest do niej jakakolwiek instalacja? czy lamka jako odbiornik pobiera energię elektryczną/prąd ? spróbuj sobie sam odpowiedzieć.
