Uziemienie
-
Aktualnie obowiązują wtyczki i gniazda 5 bolcowe, jednak jeśli posiadasz 4bolcowe, powinien tam być przewód ochronny czyli PE, ale wtedy nie wolno podłączać do tego gniazda urządzeń wymagających przewodu neutralnego czyli N.
-
Łukasz Barton Ekspert Elektryk
- Ostatnia wizyta:
- W serwisie od:
- 1 pytań
- 60 odpowiedzi
- 100% pozytywnych ocen od użytkowników
Odpowiedź znajduje się w normie produktowej: IEC 60309-2 (załącznik)
Wtyczka 4P dedykowana jest do podłączania silników czyli odbiorników symetrycznych. Zawsze we wtyczkach dedykowanych do sieci TN musi być podłączony przewód ochronny (PE / PEN - w zależności od sieci).
Widzę, że w dyskusji poruszane jest zagadnienie przejścia z TN-S na TN-C. Poprawcie mnie jeśli się mylę, ale jest to niedopuszczalne. Możemy przechodzić z TN-C na TN-S, odwrotnie nie.
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 184 pytań
- 2216 odpowiedzi
- 98.8% pozytywnych ocen od użytkowników
@Łukasz Barton: Zgadzam się, w normalnych warunkach można przejść z TN-C (instalacja z przewodem PEN) na TN-S (dwa osobne przewody PE i N), w drugą stronę jest to niedopuszczalne.
-
Tomasz Brzostowski Ekspert ds. fotowoltaiki
- Ostatnia wizyta:
- W serwisie od:
- 29 pytań
- 1444 odpowiedzi
- 99% pozytywnych ocen od użytkowników
Osobiście uważam, że jeżeli instalacja jest w układzie TN-S, gniazdo i wtyczkę należy wymienić na 5-polopolowe.
W przeciwnym wypadku, żadne rozwiązanie nie będzie do końca prawidłowe i do końca bezpieczne.
Musisz sprecyzować pytanie. Jaka jest instalacja do gniazda? 4-przewodowa, czy 5-przewodowa?
Jakie urządzenie chcesz podłączyć? Czy urządzenie posiada już podłączony przewód 5-żyłowy, czy po prostu masz taki przewód i sam chcesz go podłączyć?
-
@Tomasz Brzostowski:w instalacji mam teraz 5 przewodów. Przedtem miałem 4 beż uziemienia, a potrzebuje teraz spawarkę podlaczyc na 4 bolce
-
- Ostatnia wizyta:
- W serwisie od:
- 74 pytań
- 2112 odpowiedzi
- 88.7% pozytywnych ocen od użytkowników
No zostaje Ci PE i N jak razem to PEN na wtyczce 4p to PE.
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 184 pytań
- 2216 odpowiedzi
- 98.8% pozytywnych ocen od użytkowników
@ajotnet: czyli uważasz, że jeśli w instalacji 3-fazowej silnik działa w układzie gwiazdy, to w instalacji gdzie za wyłącznikiem różnicowoprądowym ma układ TN-S i chce z tego zrobić TN-C to ma zamiast neutralnego podłączyć PE? Zastanów się jak zachowa się w takiej sytuacji wyłącznik różnicowoprądowy, skoro zamiast przewodu neutralnego podłączysz PE (neutralny zostawiając niepodłączony). Autor pytania nie uszczegółowił jakie urządzenia chce zasilać. Co, jeśli przez przewód neutralny będą płynąć jakieś prądy? W układzie jest różnicówka - jak się zachowa, jeśli według Twojej rady zamiast N podłączy PE?
Tak jak pisałem, w układzie TN-C występuje przewód ochronno neutralny PEN, a w TN-S dwa osobne przewody Neutralny N i ochronny PE, przy czym każdy z tych przewodów ma swoją funkcję.
@Doradca Techniczny SONEL od strony pomiarów i @Łukasz Barton od strony producenta wyłączników różnicowoprądowych co podpowiecie @Pleragon? -
- Ostatnia wizyta:
- W serwisie od:
- 74 pytań
- 2112 odpowiedzi
- 88.7% pozytywnych ocen od użytkowników

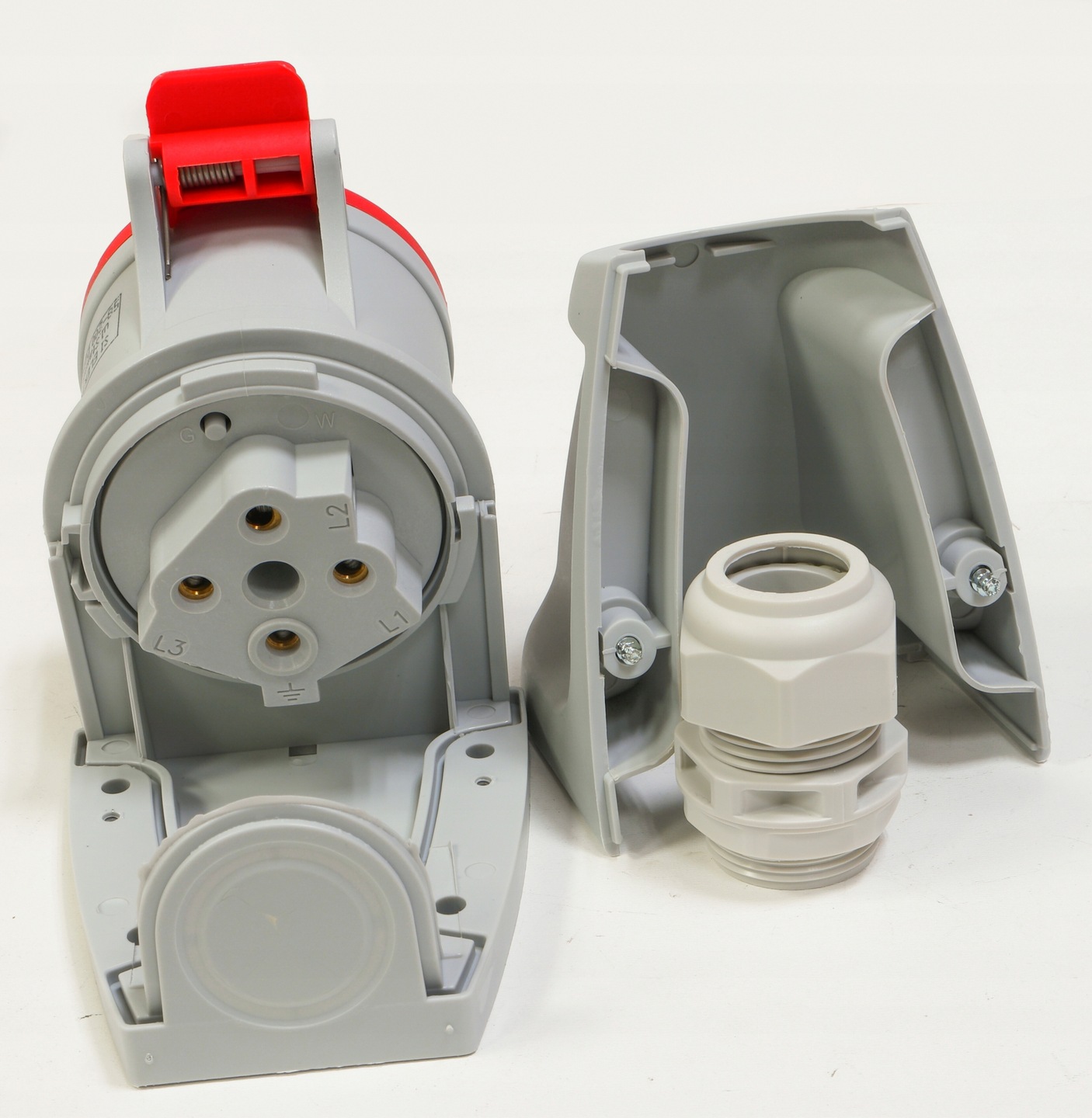

3e85ba0f4140adceb52ed00c3b93 (1406×1440) (allegroimg.com)
Po prostu jak będzie miał tę właśnie różnicówkę (której jeszcze nie ma bo nie pisał o niej w tym zapytaniu) tylko o wtyczce czy gnieździe bo to jeden czort a oznaczenia na wtyczce takie same i znormalizowane... A jak będzie ją już miał to i tak maszyna nie zadziała bo nie koniecznie będzie miał dobrą różnicówkę do danego sprzętu który tam podłączy. A jak nadal będzie miał problem zadzwoni po elektryka i mu to zrobi, wytłumaczy i skasuje za wiedzę. A jak się bierze za takie klimaty to ma uprawnienia czy podłącza bo się naczytał w laczynasnapiecie.pl i jakim kolorem to zrobi niebieskim czy żółtozielonym ?
-
- Ostatnia wizyta:
- W serwisie od:
- 74 pytań
- 2112 odpowiedzi
- 88.7% pozytywnych ocen od użytkowników
@ajotnet: Jaka by to nie była wtyczka czy gniazdo 4P czy 5P czy nawet niebieska 230V 3P oznaczenia na nich są zawsze jednakowe
bo zawsze jaka by nie była wtyczka czy gniazdo to najgrubszy bolec w nich męski czy żeński jest po prostu PE...
potem możemy dorabiać teorie do różnicówek, wyłączników nadmiarowo prądowych, przekrojów przewodów, charakterystyk, przeciążeń, rozruchów lewo-prawo, gwiazda trójkąt itp, itd, etc...
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 184 pytań
- 2216 odpowiedzi
- 98.8% pozytywnych ocen od użytkowników
@ajotnet: to nie wprowadzaj ludzi w błąd. Nie pisz takich komentarzy, lub doradź człowiekowi skorzystanie z elektryka i wytłumacz skąd taka Twoja rada, czyli czym grozi jeśli będzie robił rzeczy na których się nie zna.
-
- Ostatnia wizyta:
- W serwisie od:
- 74 pytań
- 2112 odpowiedzi
- 88.7% pozytywnych ocen od użytkowników
@Piotr Bibik: Ja rozumię że może się to nie podobać właśnie Tobie to weź mu wytłumacz że taka choinka odwrócona PE co narysowana jest na wtyczce czy gnieździe to że NIE zawsze tam ma być PE bo może lub musi być PEN, ale i N jest tam podłączany, a co to jest PEN a z kąd się on bierze i w jakim kolorze jak przewód ma 5-cio żyłowy wystający na ścianie w gnieździe, ale teraz maszynę przywiózł taki kompresor i tam jest wtyczka 4P i co ma teraz podłączyć ? Na obudowie kompresora jest N czy PE jeżeli te sieci są rozdzielone a to rzadkość ? w cudowny sposób przemienił się w PEN. Następnie podłączał PE i było dobre tak jak N też było dobre bo wyszło z pomiarów, jakich pomiarów jak po 2-ch dniach upaliło się N i nie ma już N za to PE też było dobre ale ktoś nieopacznie odłączył w rozdzielnicy i działało a teraz nie działa. Takich przypadków jest wiele że coś nie działa, a działało że było N i było PE ale w "warunkach zakłuceniowych" przestało być dobre. Jest to możliwe czy nie ? Czy to N czy PE musi być notorycznie kontrolowane i sprawdzane bo wtyczka się wysunęła, ktoś kopnoł i też dla tego ta wtyczka i gniazdo ma najdłuższy i najgrubszy bolec PE aby styk był OK i NAJDŁUŻEJ STYKAŁ dobrym kontaktem i połączeniem OBUDOWĘ MASZYNY I ZATRYBIAŁ JAKO PIERWSZY i rozłączał ostatni. Niewidomy też po dotyku że to jest PE.
-
Uziemienie
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 184 pytań
- 2216 odpowiedzi
- 98.8% pozytywnych ocen od użytkowników
@Lisek1311: czyli który, skoro w instalacji TN-S występują przewody:
fazowy - L1
fazowy - L2
fazowy - L3
Neutralny - N
Ochronny - PE
-
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 184 pytań
- 2216 odpowiedzi
- 98.8% pozytywnych ocen od użytkowników
Rozumiem, że rozmawiamy o instalacji w układzie połączeń TN-C. W takiej wtyczce siłowej podłącza się trzy fazy L1; L2; L3 oraz przewód ochronno-neutralny PEN.
Więcej na temat układów połączeń sieci w artykule: Układy sieci i BHP podczas pracy z nimi – poznaj zasady bezpieczeństwa
-
@Piotr Bibik: mam 5 żył a potrzebuje 4 tylko ktore
-
@Pleragon: tak jak kolega wyżej L1 L2 L3 i skoro PEN to niebieski. Jeśli oczywiście wszystko jest wykonane zgodnie z sztuką. Zobacz z drugiej strony przewodu jak jest podłączany ;)
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 184 pytań
- 2216 odpowiedzi
- 98.8% pozytywnych ocen od użytkowników
@Pleragon: Czyli z układy TN-S (5-żyłowy) chcesz przejść na TN-C (4-żyłowy)?
W układzie TN-S powinien być wyłącznik różnicowoprądowy, który w przypadku wykrycia upływności powinien wyłączyć wszystkie fazy i przewód neutralny. Zasadą jest zachowanie ciągłości przewodu ochronnego (nie może być rozłączany).
Pytanie w jakiej klasie ochronności jest wykonane urządzenie które chcesz zasilić?
Napisz więcej informacji na temat zasilanego urządzenia. Może warto zastanowić się, i dostosować dane urządzenie do zasilania w układzie TN-S. -
Tomasz Brzostowski Ekspert ds. fotowoltaiki
- Ostatnia wizyta:
- W serwisie od:
- 29 pytań
- 1444 odpowiedzi
- 99% pozytywnych ocen od użytkowników
@Pleragon:jakie urządzenie podłączasz?
Czytaj także:
Czy stosowanie gniazd uniwersalnych jest w Polsce legalne
Szukam odpowiedzi na pytanie, czy stosowanie w Polsce gniazd uniwer
Czy wtyczka pasuje do gniazda
Cześć, proszę o pomoc przy zagadnieniu. Czy wtyczka przenośna 16A 5
Podłączenie wtyczek siłowych
Witam, mam zagwozdkę w pewnej sprawie. Mianowicie chodzi że posiada
Jak odróżnić sieć TT od TN, czyli układy sieci i BHP podc
Podstawy BHP dla elektryka - nie popełnij tych błędów! Jakie błędy
Instalacja odgromowa, doziemienie, próbniki – oto zasady
Zadaniem instalacji odgromowej jest ochrona obiektu przed uderzenia
Instalacja elektryczna w domu – jak zrobić?
Przewody instalacji elektrycznej powinno się układać w odpowiedniej
Dziękuję. Czyli egzaminu nie zdałem, a tak się starałem bo to zawsze zależy tylko od ilości wazeliny... A jednak PE to PE bo nawet oznaczenia to wskazują na wtyczkach i gnieździe nie jak na perfumach z kiosku ruchu "BYĆ MOŻE". I dla tego upadły.
