Co użyć do sterowania grzałką?

Co to jest? Jeśli oczywiście można spytać. I do czego służy?

Cześć,

Proszę o informację jaka będzie czestotliwość załączania grzałki, ponieważ to będzie determinowało wybór przekaźnika elektromagnetycznego lub półprzewodnikowego,

Przekaźnik to tego typu obciążenia w zupełności wystarczy.

Z przekaźników elektromagnetycznych proponuję:

1. Jeżeli chcemy sterować parą grzałek niezależnie to przekaźniki 1 polowe 16A serii 40.61

https://www.tim.pl/przekaznik-miniaturowy-1p-16a-24v-dc-agcdo-40-61-9-024-0000 cewka 24VDC

https://www.tim.pl/przekaznik-miniaturowy-1p-16a-230v-ac-agcdo-40-61-8-230-0000 cewka 230 VAC

https://www.tim.pl/gniazdo-do-przekaznika-do-40-61-i-40-52-95-05spa - gniazdo do przekaźników

2. Sterowanie wszystkimi grzałkami jednocześnie to proponuję przekaźniki 4 polowe (brak rozwiązania 3 polowego) seria 56.34 o prądzie znamionowym 12A  lub seria 62.33 (3 polowy) o prądzie znamionowym na poziomie 16A.

Seria 56

https://www.tim.pl/przekaznik-4p-12a-230v-ac-przycisk-testujacy-mechaniczny-wskaznik-zadzialania-56- - cewka 230 VAC

https://www.tim.pl/przekaznik-4p-12a-24v-dc-przycisk-testujacy-mechaniczny-wskaznik-zadzialania-56-3 cewka 24VDC

96.04 SPA - gniazdo przekaźnika

Seria 62

62.33.8.230.0000 - cewka 230 VAC

62.33.9.024.0040 - cewka 24 VDC

92.03 SMA - gniazdo przekaźnika

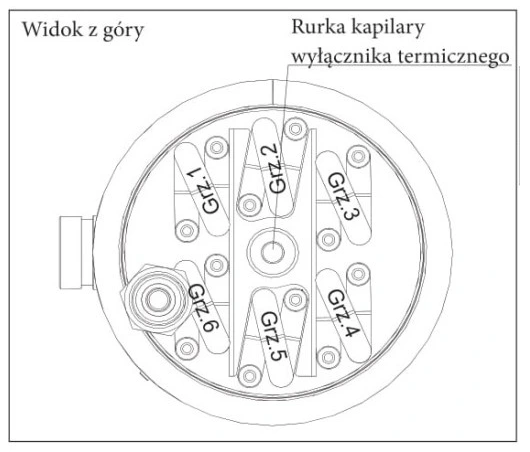

Zakładam (może błędnie), że jest to część jakiegoś systemu podgrzewania cieczy więc częstotliwość załączeń i wyłączeń nie będzie duża (grzałki załączone będą przynajmniej przez 1 minutę) i nie mając informacji na temat spodziewanej trwałości rozwiązania nie musimy zajmować się przewidywaną liczbą cykli ON/OFF. Przy takich założeniach w uproszczeniu możemy przyjąć, że płynący prąd dla dwóch połączonych równolegle grzałek będzie w okolicy 11 A. Z takimi prądami bez problemu poradzą sobie przekaźniki więc użycie przekaźnika 16 A powinno wystarczyć. Ponieważ mamy do czynienia z trzema zespołami grzałek więc szukałbym przekaźnika z trzema torami styków (w stosunku do stycznika przekaźnik elektromechaniczny będzie tańszy i cichszy więc sugeruję to rozwiązanie).

Kolejny temat dotyczy sposobu sterowania? Jeśli przekaźnik to jakie napięcie cewki? Jaka obudowa czy stawiamy na rozwiązania modułowe, czy przekaźnik montowany w podstawce?

https://www.tim.pl/wyszukiwanie/wyniki/?p=1&q=przeka%C5%BAnik%20przemys%C5%82owy%2016a&order

Polecam zapoznać się z artykułem:

https://www.tim.pl/strefa-porad/Przekaznik-czy-stycznik----na-co-zwrocic-uwage-Poruszamy-najwazniejs
