Wzór na pojemność kondensatora opisuje, jak pojemność zależy od powierzchni okładek, odległości między nimi oraz przenikalności elektrycznej dielektryka.

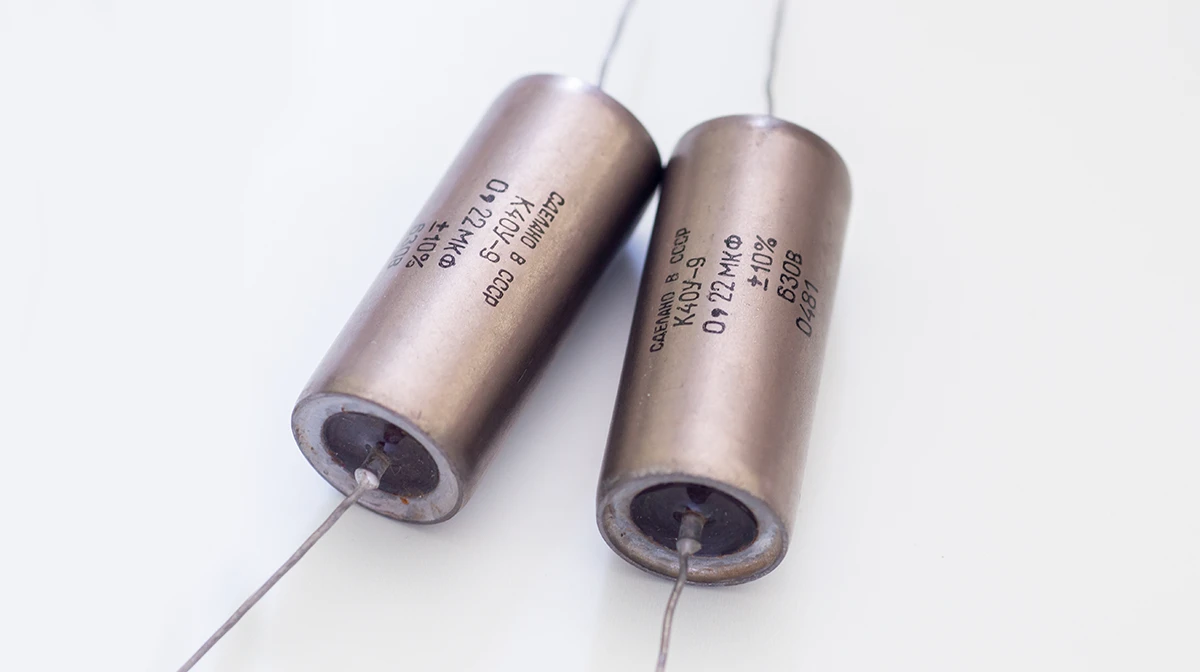

Czym jest kondensator?
Kondensator to element elektroniczny, który gromadzi ładunek elektryczny. Jego główną funkcją jest magazynowanie energii elektrycznej w polu elektrycznym, co czyni go kluczowym komponentem w wielu układach elektronicznych.
źródło: OpenStax
Wzór na pojemność kondensatora
Pojemność kondensatora (C) definiuje się jako stosunek zgromadzonego ładunku (Q) do napięcia (U) przyłożonego do jego okładek:
Jednostką pojemności jest farad (F), gdzie 1 F = 1 C/V.
Dla kondensatora płaskiego wzór na pojemność można zapisać jako:
gdzie:
- C - pojemność kondensatora,
- Є0 - przenikalność elektryczna próżni (około 8.85 × 10-12 F/m),
- Єr - względna przenikalność elektryczna dielektryka,
- S - powierzchnia okładek,
- d - odległość między okładkami.
Jak obliczyć pojemność kondensatora?
Aby obliczyć pojemność kondensatora, należy znać jego parametry: powierzchnię okładek, odległość między nimi oraz rodzaj dielektryka. Przykładowo, dla kondensatora o kwadratowych okładkach o boku 0.1 m i odległości między nimi wynoszącej 0.01 m z dielektrykiem o względnej przenikalności elektrycznej równej 2:
- Oblicz powierzchnię okładek:
- Podstaw do wzoru:
Przykłady obliczeń
Przykład 1: Obliczanie energii zgromadzonej w kondensatorze.
Energia zgromadzona w kondensatorze wyraża się wzorem:
Zastosowanie kondensatorów
Kondensatory znajdują zastosowanie w wielu dziedzinach, takich jak:
- Filtracja sygnałów – usuwanie zakłóceń w układach audio
- Zasilanie impulsowe – stabilizacja napięcia w zasilaczach
- Układy czasowe – w połączeniu z rezystorami tworzą układy RC do generowania opóźnień
