Co, jeśli ich nie spełnimy? W skrajnych przypadkach urządzenie nie będą działać, ale znacznie częściej niespełnienie wymagań dotyczących doboru i sposobu ułożenia kabli i przewodów skutkuje zakłóceniami.
Użytkownicy odbierają je jako spowolnienie prędkości Internetu, zakłócenia w odbiorze sygnałów telewizyjnych czy kłopoty z urządzeniami komunikującymi się drogą radiową jak np. telefony komórkowe, urządzenia komunikujące się po Wi-Fi itd. Źle dobrane lub źle podłączone, lub źle ułożone przewody mogą być również w pewnych sytuacjach źródłem problemów z przepięciami indukowanymi.
Budowa a wybór kabli elektrycznych
Nie jest tajemnicą, że w czasie budowy lub remontu najdroższa jest robocizna, a obecnie w każdym budynku mieszkalnym czy usługowym (coraz częściej nawet w gospodarczych) są miejsca, do których doprowadzane jest:
- Zasilanie
- Sygnał TV
- Skrętka komputerowa do internetu
- Skrętka komputerowa np. do wideodomofonu
- Światłowód
- Zasilanie 230 V
Dodatkowo obowiązujące w Polsce prawo (Poz. 1289 ROZPORZĄDZENIE MINISTRA TRANSPORTU, BUDOWNICTWA I GOSPODARKI MORSKIEJ z dnia 6 listopada 2012 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie) narzuca w budynkach wielorodzinnych doprowadzenie do każdego lokalu mieszkaniowego odpowiedniej infrastruktury.
Aby mu sprostać można albo układać pięć oddzielnych przewodów (5x płacić ludziom za ułożenie przewodów), albo kupić przewód o odpowiedniej konstrukcji i układając jeden, mieć w nim wszystko, czego wymaga ustawodawca.

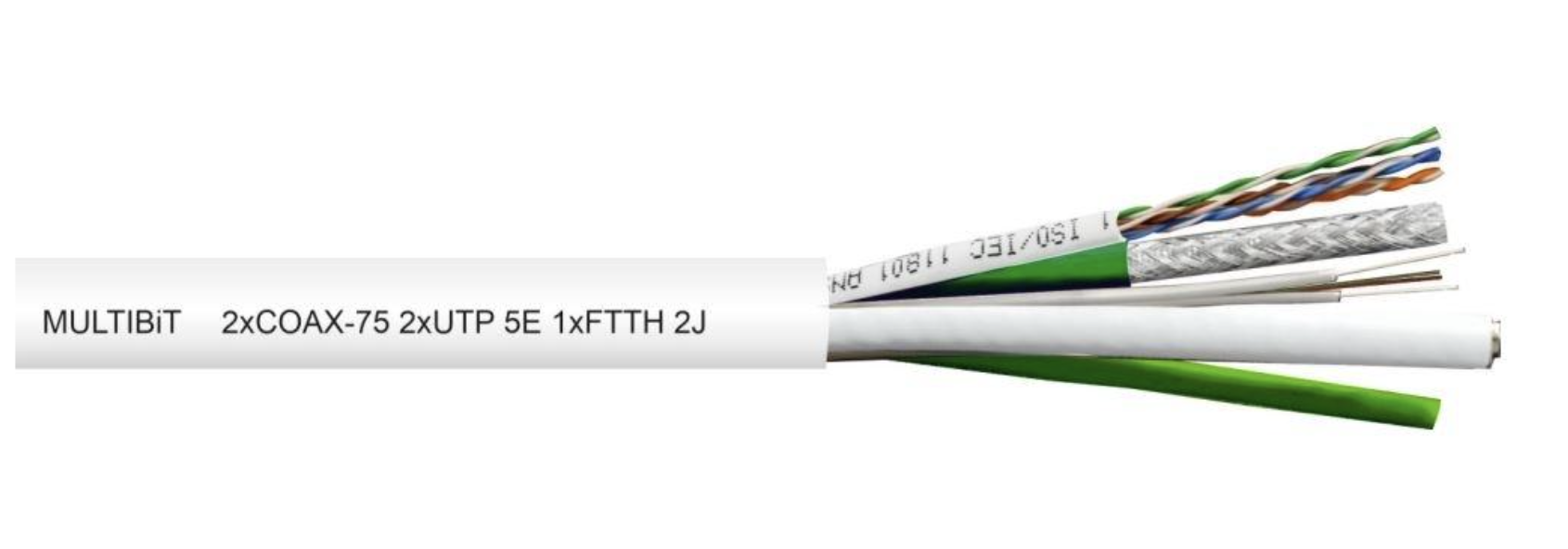

W odpowiedzi na oczekiwania rynku powstał przewód MULTIBiT o hybrydowej konstrukcji, który składa się z pięciu oddzielnych kabli zamkniętych w jednej izolacji:
- 2 x BITLAN U/UTP cat.5e,
- 2 x BiTSAT 757
- 1 x BiTFiber FTTH 2J
Korzystając z tego rozwiązania, wystarczy ułożyć MULTIBiT i zasilanie 230V, czyli dwa zamiast sześciu przewodów.
Wpływ promieniowania UV na kable
Powszechne wiadomo, że ludzie muszą chronić się przed nadmiarem promieniowania UV zawartego w promieniach słońca, ale czy wiesz, że promieniowanie UV niszczy również tworzywa sztuczne w tym izolację kabli i przewodów? Ogólnie kable i przewody ze względu na miejsce montażu możemy podzielić na trzy kategorie:
- Do układania w ziemi
- Do wnętrza budynku
- Na zewnątrz
W każdym z tych środowisk panują inne warunki, co powoduje, że konstrukcja kabla lub przewodu w tym jego zewnętrzna izolacja musi być wykonana według innych wymagań, mieć odporność na inne zagrożenia np. mechaniczne, chemiczne i temperaturowe.
Często popełnianym błędem jest prowadzenie na zewnątrz budynku przewodów antenowych w białej izolacji (przeznaczonych do wnętrza). Po paru latach taka izolacja ulega uszkodzeniu, do wnętrza dostaje się wilgoć, co użytkownicy obserwują w postaci powolnego pogarszania się jakości odbieranego sygnału telewizyjnego.

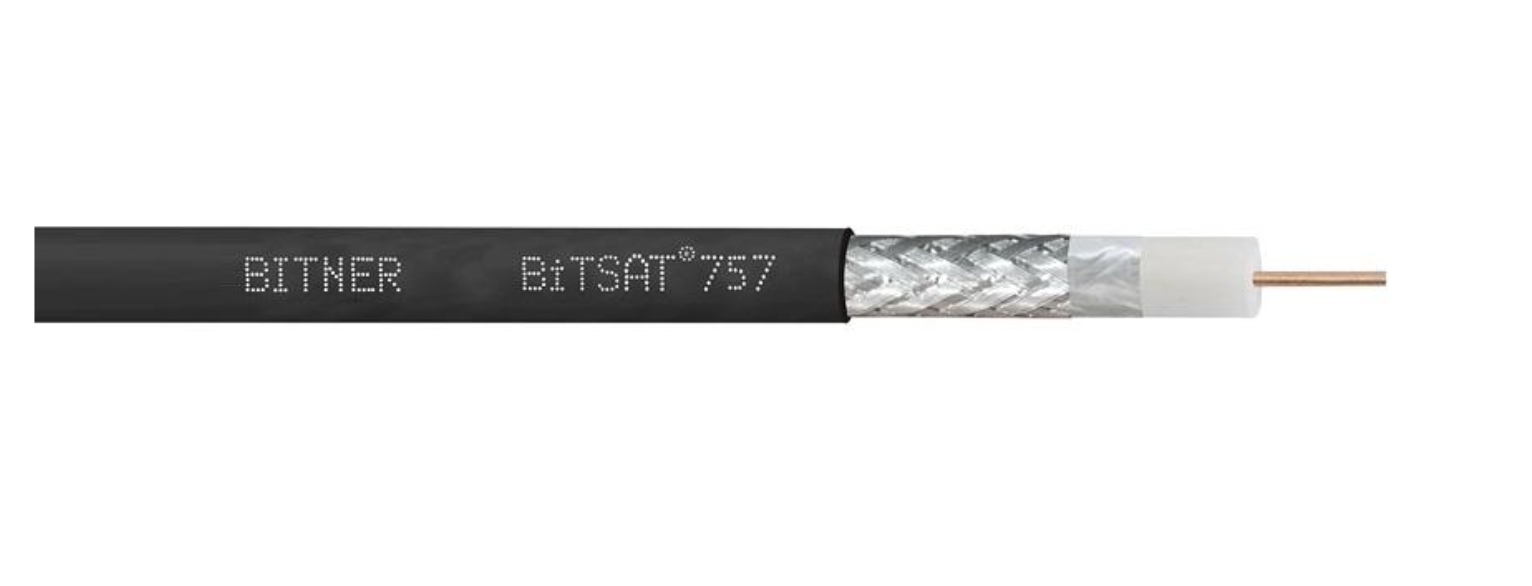

Przykładem koncentrycznego przewodu antenowego dedykowanego na zewnątrz (odpornego na UV i warunki atmosferyczne) jest: Przewód koncentryczny BiT SAT 757 BLACK 1,05/5 UV czarny LF0501 klasa Eca /100m/.
Jakie kable do sieci LAN?
O konieczności stworzenia wewnątrz budynku przewodowej sieci internetowej (LAN) nie trzeba nikogo przekonywać. Nawet jak do budynku dochodzi światłowód, a w budynku większość urządzeń komunikuje się po Wi-Fi, przewodowa sieć internetowa jest przydatna. Przewodowa, ale której kategorii?
Obecnie w nowinkach technologicznych mówi się o kablach i osprzęcie kategorii 8, ale realnie wymagające sieci wykonuje się, używając kabli i osprzętu kategorii 6A. W domowych lub biurowych warunkach nadal najczęściej wybierana jest kategoria 5e. Czemu? Tak jak o sile łańcucha decyduje jego najsłabsze ogniwo, tak samo przy tworzeniu sieci internetowej o jej przepustowości decyduje najwolniejszy element.

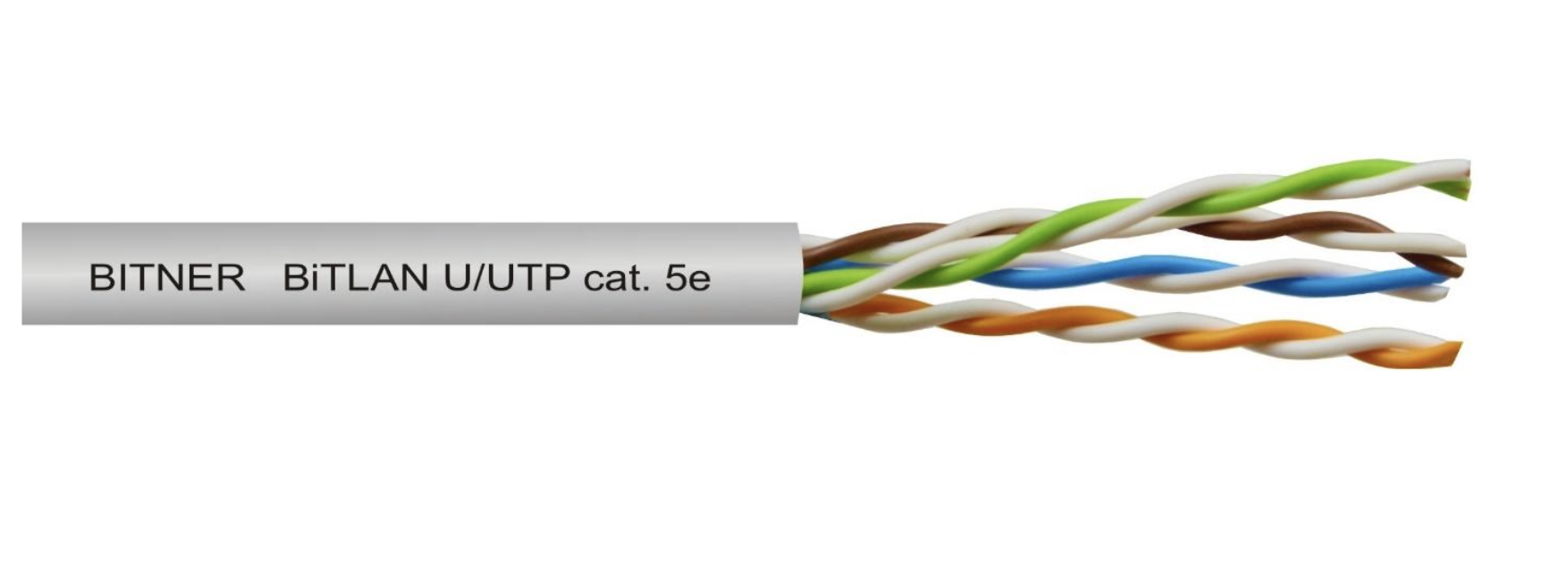

Decydując się na wybór np. kategorii 6A i chcąc wykorzystywać jej maksymalne możliwości, musimy wszystko (router, switch, RJ-tki, keystony, patchcordy) mieć przynajmniej w kategorii 6A. Cena i dostępność elementów jest ważna więc od lat najbardziej rozpowszechnioną i atrakcyjną cenowo wśród użytkowników jest kategoria 5e, która jednocześnie na krótkich odcinkach kabli występujących np. w budynkach jednorodzinnych zapewnia wysoką prędkość przesyłu danych. Przykładem skrętki komputerowej do wnętrza budynków kategorii 5e spełniającej wymogi obowiązujących norm jest: Kabel teleinformatyczny BiTLAN U/UTP 4x2x24 AWG (0,5) cat.5e 200 Eca /305m/.
Infografika - znaczenie prawidłowego doboru kabli i przewodów
