Nowe urządzenie w instalacjach automatyki – co oferuje przekaźnik A26-TR-U1P?

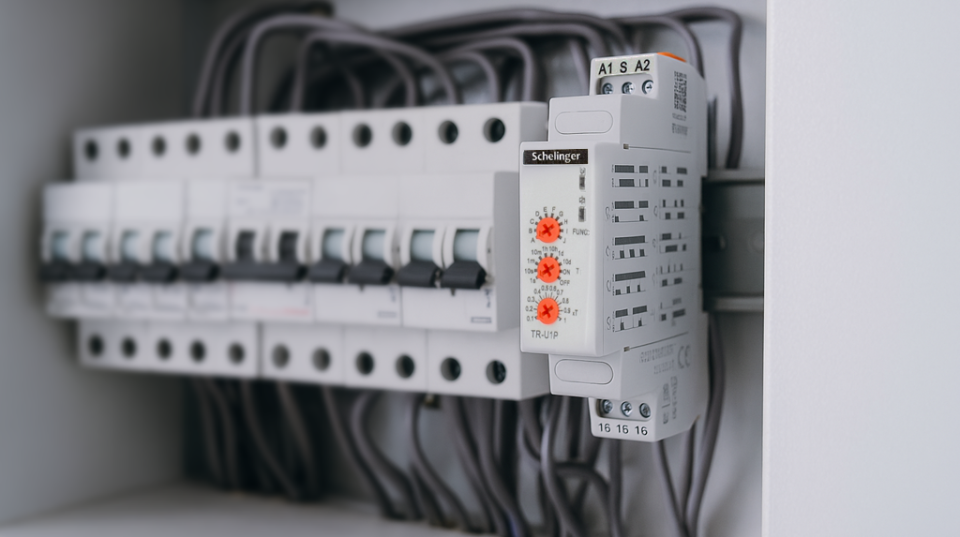

W ofercie pojawił się wielofunkcyjny przekaźnik czasowy A26-TR-U1P, który może znaleźć zastosowanie w automatyce domowej i przemysłowej. Urządzenie zostało zaprojektowane jako jedno-polowa (1P) jednostka do montażu na szynie TH-35 DIN, umożliwiająca sterowanie czasowe obwodów elektrycznych w układach instalacyjnych. Produkt marki Schelinger.

Kluczowe parametry techniczne urządzenia

Przekaźnik A26-TR-U1P wyróżnia się szeregiem praktycznych parametrów, które warto znać przed zastosowaniem:

• Zakres napięcia znamionowego AC/DC 12-240 V, 50/60 Hz – co oznacza elastyczność w zakresie zasilania zarówno prądem zmiennym, jak i stałym.

• Prąd maksymalny 16 A, co pozwala na sterowanie większością obciążeń elektrycznych w zastosowaniach ogólnych.

• Dokładność działania <5%, co zapewnia precyzyjny czas sterowania.

• Liczba programów 10, co pozwala na szeroką gamę scenariuszy czasowych w instalacji.

• Temperaturowy zakres pracy od -5 °C do +40 °C, co czyni urządzenie odpowiednim także dla pomieszczeń technicznych.

• Trwałość szacowana na 100 000 h, co świadczy o długowieczności technicznej urządzenia.

• Stopień ochrony IP20 oraz klasa ochronności Class II, co oznacza izolację i przeznaczenie do montażu w normalnych warunkach instalacyjnych.

Dzięki tym parametrom urządzenie może zostać użyte jako element sterowania czasowego w obwodach oświetleniowych, grzewczych, wentylacyjnych czy w automatyce przemysłowej.

Zastosowania wielofunkcyjnego przekaźnika czasowego

Automatyka budynkowa i instalacje gospodarcze

W instalacjach domowych lub usługowych można wykorzystać przekaźnik do zarządzania oświetleniem, wentylacją czy pompami – z możliwością zaprogramowania różnych scenariuszy czasowych. Na przykład: opóźnienie uruchomienia, cykliczne włączanie/wyłączanie, sterowanie w określonych porach dnia.

Przemysł i systemy sterowania

W obiektach przemysłowych lub instalacjach technicznych urządzenie może pełnić rolę elementu sterującego w procesach, które wymagają precyzyjnego odmierzania czasu – np. cykle pracy maszyn, systemy monitoringu, obwody awaryjne. Dzięki programowalności 10 scenariuszy możliwe jest dopasowanie do potrzeb procesu.

Montaż i integracja

Montaż na standardowej szynie TH-35 DIN ułatwia integrację w rozdzielnicach elektrycznych. Wersja 1-polowa (1P) pozwala na kompaktowe rozwiązanie. Urządzenie spełnia warunki izolacji klasy II, co zwiększa bezpieczeństwo instalacji przy braku przewodu ochronnego.

Aspekty techniczne i dobre praktyki instalacyjne

Instalatorzy powinni zwrócić uwagę na kilka istotnych aspektów przy zastosowaniu urządzenia:

• Dobór urządzenia do obciążenia – prąd maksymalny 16 A oznacza, że nie należy przekraczać tego parametru, aby zapewnić trwałość i bezpieczeństwo.

• Zapewnienie właściwego zasilania w zakresie napięcia 12-240 V AC/DC oraz właściwej częstotliwości 50/60 Hz.

• Uwzględnienie warunków otoczenia – choć zakres pracy sięga od -5 °C, instalacje w ekstremalnych warunkach mogą wymagać dodatkowej ochrony.

• Projektowanie scenariuszy czasowych – liczba 10 programów daje elastyczność, ale wymaga przemyślanego ustawienia w instalacji, by spełnić konkretne funkcje sterowania.

• Montaż w rozdzielnicy elektrycznej lub szynie TH-35 DIN w sposób zgodny z normami i warunkami przewidzianymi dla klasy ochronności IP20.

Podsumowanie

Wielofunkcyjny przekaźnik czasowy A26-TR-U1P to urządzenie, które łączy w sobie precyzję odmierzania czasu, elastyczność zasilania i szeroki zakres zastosowań. Dzięki 10 programom, zakresowi napięcia AC/DC 12-240 V oraz prądowi maksymalnemu 16 A może znaleźć swoje miejsce zarówno w automatyce budynkowej, jak i instalacjach przemysłowych. Warto pamiętać, że właściwe dobranie urządzenia, uwzględnienie obciążenia oraz warunków montażowych to warunki właściwego wykorzystania jego funkcji.
