- Zalety szybkozłączek – szybki montaż bez narzędzi, pewne mocowanie przewodów dzięki sprężynom lub dźwigniom, łatwa kontrola połączenia dzięki transparentnym obudowom oraz możliwość pomiaru napięcia w niektórych modelach.
- WAGO 221 – dźwigniowa szybkozłączka Lever-Nuts® dla przewodów 0,2–4 mm² (do 0,14–6 mm² opcjonalnie), prąd 32 A, napięcie 450 V, transparentna obudowa, dwa otwory pomiarowe, możliwość wielokrotnego rozłączania, dostępne wersje inline i przelotowe.
- ORNO OR-SZ-8005 – sprężynowa szybkozłączka dla przewodów 0,2–4 mm², prąd 32 A, napięcie 450 V, transparentna obudowa z pomarańczowymi akcentami, konstrukcja bezobsługowa, odporna na ogień (UL94 V0), idealna do prostych połączeń stałych.
- Porównanie modeli – WAGO 221 oferuje więcej funkcji diagnostycznych, wsparcie akcesoriów montażowych i większą ergonomię, ORNO OR-SZ-8005 jest prostsza, kompaktowa i ekonomiczna; oba modele zapewniają bezpieczne i pewne połączenie przewodów.
- Zastosowanie – WAGO 221 sprawdza się w instalacjach wymagających częstych modyfikacji i diagnostyki, ORNO OR-SZ-8005 idealna do jednorazowych, prostych połączeń w domu, np. w puszkach podtynkowych, oświetleniu czy gniazdkach rozgałęźnych.
Szybkozłączki to nowoczesne złączki elektryczne do domu, które umożliwiają beznarzędziowe i pewne łączenie przewodów. Zamiast tradycyjnego zaciskania śrubami, przewody montuje się za pomocą dźwigni albo sprężyn stalowych, co znacznie przyspiesza montaż instalacji elektrycznej szybkozłączki oraz minimalizuje ryzyko poluzowania połączeń. Dzięki kompaktowej budowie i transparentnym obudowom użytkownik łatwo kontroluje poprawność połączenia, a producenci często dodają otwory pomiarowe, które ułatwiają sprawdzenie napięcia bez konieczności demontażu złączki.
W domowych instalacjach złączki bezśrubowe zyskały popularność przede wszystkim ze względów na:
- Szybkość montażu – montaż zarówno nowych odgałęzień, jak i modernizacja starych instalacji bez użycia narzędzi,
- Bezpieczeństwo – pewne, sprężynowe mocowanie przewodów eliminuje ryzyko przegrzania na skutek poluzowanych połączeń,
- Uniwersalność – wiele modeli obsługuje przewody o różnorodnych przekrojach i typach (jedno-, wielodrutowe, linkowe).

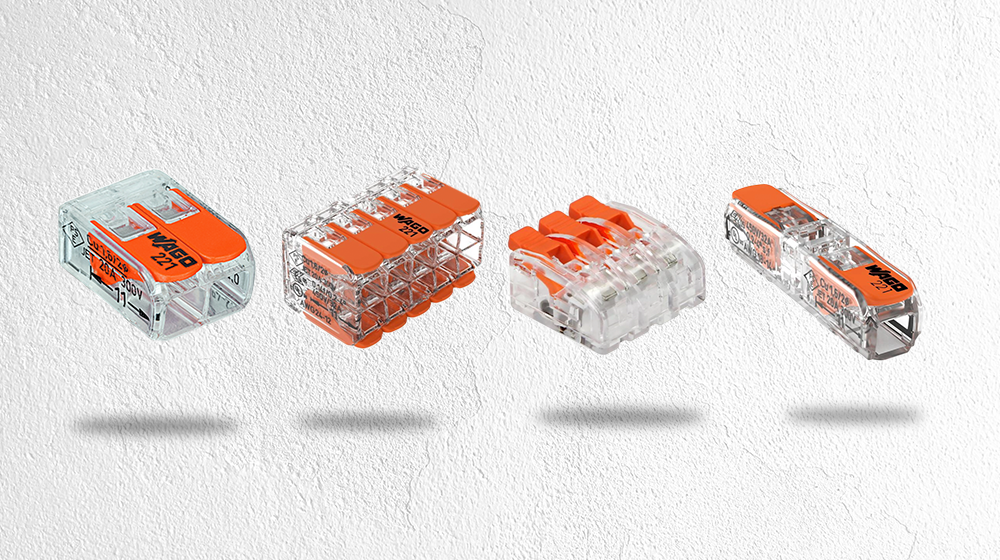

WAGO 221 – charakterystyka, parametry, zalety
Złączki WAGO 221, znane też jako Lever-Nuts®, to przezroczyste szybkozłączki wyposażone w działające dźwignie. Pozwalają one na powtarzalne otwieranie i zamykanie zacisku bez utraty właściwości dociskowych.
Parametry techniczne
- Prąd znamionowy: 32 A
- Napięcie znamionowe: 450 V AC
- Zakres przekrojów przewodów:
- 0,2–4 mm² (typowe wersje 2-, 3-, 5-przewodowe)
- 0,14–6 mm² (wersje do wszystkich rodzajów przewodów)
- Temperatura pracy: do 85 °C (T85), maks. ciągła do 105 °C
- Normy i certyfikaty: EN 60664, ENEC, UL
- Materiały: obudowa z przezroczystego PC, sprężyny ze stali nierdzewnej, styki miedziane
Zalety złączek WAGO 221
- Łatwa obsługa dźwigni – podniesienie dźwigni zwalnia sprężynę, pozwalając na szybkie wsunięcie lub wyjęcie przewodu.
- Dwa otwory pomiarowe – umożliwiają sprawdzenie napięcia przy podłączonych przewodach, co przyspiesza diagnozę instalacji.
- Wersje inline i przelotowe – pozwalają na łączenie przewodów w linii (np. w puszkach), a także tworzenie rozgałęzień wielotorowych przy pomocy adapterów.
- Akcesoria montażowe – takie jak puszki instalacyjne, mostki czy adaptery na szynę DIN, zwiększają wszechstronność zastosowań.

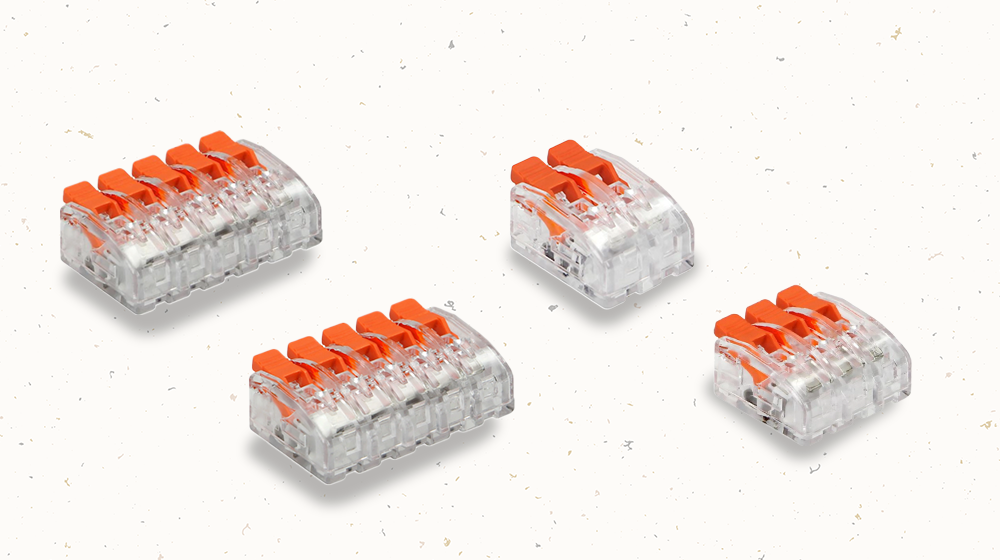

ORNO OR-SZ-8005 – charakterystyka, parametry, zalety
Seria ORNO OR-SZ-8005 to popularne szybkozłączki ORNO OR-SZ-8005 o konstrukcji zaciskowej, dostępne w wariantach 2-, 3- i 5-przewodowych. Charakteryzują się blokadą sprężynową, która automatycznie zaciska przewód po wsunięciu.
Parametry techniczne
- Zakres przekrojów przewodów: 0,2–4 mm²
- Napięcie znamionowe: 450 V AC
- Prąd znamionowy: 32 A
- Materiały: obudowa PC + PA66 GF16, styki z cynowanej miedzi, sprężyna ze stali nierdzewnej AS301
- Klasa palności obudowy: UL94 V0
- Warianty:
- 2-przewodowa OR-SZ-8005/2 (szer. 15 mm, szt. w opak.: 10)
- 5-przewodowa OR-SZ-8005/5 (szer. 33 mm, gł. 11 mm, wys. 21 mm)
Zalety złączek ORNO
- Konstrukcja bezobsługowa – montaż przewodu wymaga jedynie wsunięcia go w otwór zaciskowy; sprężyna sama blokuje żyłę.
- Kompaktowość i kolorystyka – transparentna obudowa z akcentami pomarańczowymi ułatwia identyfikację.
- Odporność na ogień – obudowa klasy UL94 V0 zapewnia wyższą odporność na płomienie.
- Uniwersalność – wersje 2-, 3- i 5-przewodowe pokrywają najczęstsze potrzeby domowych instalacji.
Porównanie: WAGO 221 vs ORNO OR-SZ-8005 – różnice i podobieństwa
| Cecha | WAGO 221 | ORNO OR-SZ-8005 |
| Typ zacisku | dźwignia (lever-actuated) | sprężynowy (push-in clamp) |
| Prąd znamionowy | 32 A | 32 A |
| Napięcie znamionowe | 450 V | 450 V |
| Zakres przekrojów | 0,2–4 mm² (0,14–6 mm² opcjonalnie) | 0,2–4 mm² |
| Temperatura pracy | do 85 °C (T85) | (brak spec. publicznej) |
| Testowanie napięcia | dwa otwory pomiarowe | brak otworów testowych |
| Materiały obudowy | PC (przezroczysty) | PC + PA66 GF16 |
| Klasa palności | UL94 V2 | UL94 V0 |
| Akcesoria montażowe | adaptery DIN, puszki, mostki | brak dedykowanych akcesoriów |
| Dostępność wariantów | 2-, 3-, 5-torowe + inline + Ex | 2-, 3-, 5-przew. |
Do jakich zastosowań sprawdzą się najlepiej?
- WAGO 221: Dzięki dźwigniom i testowym otworom sprawdza się tam, gdzie liczy się wygoda montażu, możliwość powtórnego rozłączania przewodów i szybka diagnostyka napięcia (np. w rozdzielnicach, punktach świetlnych, puszkach podtynkowych), a także w instalacjach wymagających częstego modyfikowania połączeń.
- ORNO OR-SZ-8005: Idealna opcja budżetowa do prostych, stałych połączeń, gdzie złącze raz założone pozostaje na stałe i nie wymaga późniejszej ingerencji. Sprawdzi się w oświetleniu sufitowym, gniazdkach rozgałęźnych w ścianie czy do łączenia przewodów w puszce podtynkowej, gdzie nie przewiduje się częstego demontażu.
Opinie użytkowników i dostępność
Szybkozłączki WAGO 221 są często polecane na forach branżowych jako niezawodne i ergonomiczne rozwiązanie, choć ich cena jest wyższa niż w przypadku złączek objętych budżetowymi liniami. Złączki WAGO 221 znajdziemy natomiast w ofercie TIM.
Z kolei ORNO OR-SZ-8005 zbiera pozytywne opinie od instalatorów ceniących prostotę i niską cenę, mimo że brakuje im niektórych udogodnień diagnostycznych i akcesoriów montażowych. Produkty ORNO dostępne są m.in. w ofercie TIM S.A.
Którą szybkozłączkę wybrać do domowej instalacji elektrycznej?
- Wybierz WAGO 221, jeśli zależy Ci na:
- możliwości wielokrotnego rozłączania,
- szybkim pomiarze napięcia bez demontażu,
- gotowych akcesoriach montażowych (puszki, mostki, adaptery).
- Wybierz ORNO OR-SZ-8005, jeśli potrzebujesz:
- niedrogiego rozwiązania do stałych połączeń,
- prostoty montażu w miejscach, gdzie nie planujesz ponownej ingerencji,
- estetycznej, transparentnej obudowy z blokadą sprężyny.
Podsumowanie
Zarówno szybkozłączki WAGO 221, jak i ORNO OR-SZ-8005 są solidnymi złączkami elektrycznymi do domu, eliminującymi uciążliwość tradycyjnego przykręcania przewodów. WAGO 221 wyróżnia się lepszą ergonomią, wsparciem akcesoriów i funkcjami diagnostycznymi, ale jest droższy. ORNO OR-SZ-8005 to natomiast ekonomiczna i trwała alternatywa do prostych, jednorazowych instalacji. Ostateczny wybór zależy od potrzeb – częstotliwości modyfikacji instalacji, budżetu i wymagań dotyczących diagnostyki i standardów montażowych.
Komentarze (2)
Pozwolisz Sławku, że wtrącę dwa słowa. W artykule nie wspomniano o obciążalności WAGO 221-61x o wartości 41A. Tyle o WAGO. Natomiast jeśli chodzi o ORNO to należy wspomnieć, że opisywana seria na stronie ”producenta” posiada status „produkt archiwalny”, nie wiem z czego to wynika, ale w TIM cena jest sporo wyższa niż złączek WAGO. Seria aktualna ORNO to 8017/x/xx (niebieska) i tu cena rzeczywiście zdecydowanie korzystniejsza. Co do złączek i pomarańczowych i niebieskich to obie posiadają dźwignię wydaje się (brak w opisie w karcie katalogowej) pozwalające na łatwy demontaż przewodu i ponowne wykorzystanie wbrew opisowi w artykule. Również wydaje się po identyfikacji zdjęcia, że posiadają otwór kontrolny (niebieskie). Reasumując: cena korzystniejsza i raczej nic poza tym, brak jakiejkolwiek szczegółowej dokumentacji nawet nie odnalazłem odwołania do PN o raportach/certyfikatach z badań już nie wspomnę i bardziej przyziemnie – czy można stosować dla Al.? zbyt wiele niewiadomych niestety, mając jeszcze świadomość skąd mogłyby przypłynąć osobiście nie zdecydowałbym się na zamianę zwłaszcza znając miejsce produkcji Wago, nie mogę również zapominać, że to właśnie dzięki WAGO miałem okazję poznać kilku równych gości 😎😉
@artel electric:Jeżeli chodzi o obciążalność złączek, to w tym artykule brane były złączki do porównania na przewody do 4mm². Tak tez były ujęte w tabeli. Artykuł powstał jako porównanie złączek istniejących na rynku. Czyli w sprzedaży nadal istnieją duże zapasy na rynku złączek Orno serii 8005 O dźwigniach nie wspominam, bo na zdjęciach jest jak by jednoznaczne jakie są. Zresztą porównywane sa złączki podobne 😉 Nie było mowy w artykule o niebieskich bo nie one były porównywane. Podstawowe dane są zawarte w tabeli. Po szczegółowe dane i certyfikaty zawsze można zwrócić się do producenta. Każdy z dostawców czy producentów ma swoja politykę informacyjna na stronach. Cały zamysł artykułu nie miał na celu przeprowadzenie testów lub recenzji, a jedynie zasygnalizowanie tego, iż na rynku można znaleźć różne złączki, które różnią się jednak między sobą. Nie rozstrzygamy która jest lepsza. To do instalatora należy wybór. Każdy z nas ma inne podejście do instalacji, ale najważniejsze żeby wszystko działało jak należy.
