- Rodzaje ograniczników: DC chroni część stałoprądową (panele i przewody do falownika), AC zabezpiecza część zmiennoprądową (falownik i połączenie z siecią).
- Dobór parametrów: Należy uwzględnić napięcie robocze, prąd udarowy i klasę ochronnika (zalecana T1+T2).
- Prawidłowy montaż: Ogranicznik DC instaluje się blisko falownika po stronie paneli, AC w rozdzielnicy za falownikiem, przed siecią.
- Normy bezpieczeństwa: Urządzenia powinny spełniać PN-EN 61643-31 (DC) i PN-EN 61643-11 (AC) dla zapewnienia niezawodnej ochrony.
- Najczęstsze błędy: Niewłaściwy dobór parametrów, złe umiejscowienie i brak poprawnego uziemienia mogą znacznie obniżyć skuteczność ochrony.
Instalacje fotowoltaiczne są szczególnie narażone na skutki przepięć wywołanych wyładowaniami atmosferycznymi oraz zakłóceniami w sieci energetycznej. Ochrona przeciwprzepięciowa paneli słonecznych oraz falownika jest kluczowa, by uniknąć kosztownych awarii i zapewnić ciągłość produkcji energii.
Jak działa ogranicznik przepięć i jakie zagrożenia eliminuje?
Ograniczniki przepięć przechwytują nadmiar napięcia, odprowadzając go do uziemienia, dzięki czemu chronią instalację przed uszkodzeniami. Zabezpieczenie falownika fotowoltaicznego oraz paneli solarnych przed nagłymi skokami napięcia to podstawa bezpieczeństwa i trwałości całego systemu PV.

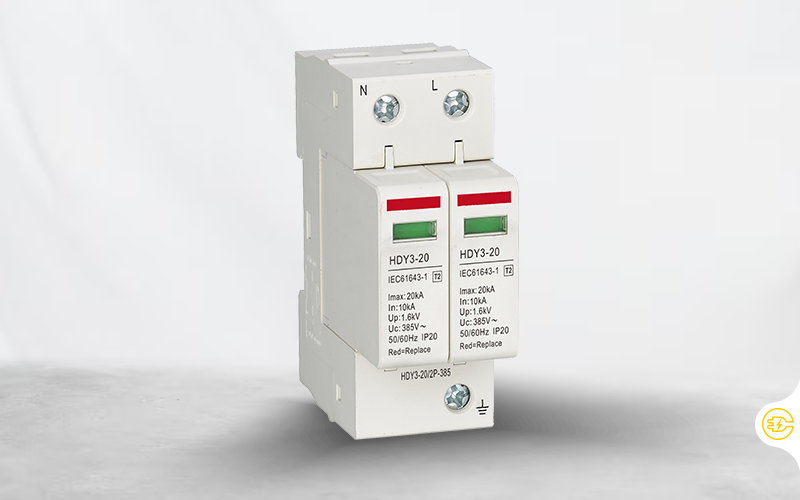

Rodzaje ograniczników przepięć do fotowoltaiki – DC i AC
Instalacje PV wymagają zastosowania dwóch typów ograniczników:
- Ograniczniki przepięć DC – chronią część stałoprądową instalacji, czyli panele fotowoltaiczne i przewody łączące je z falownikiem.
- Ograniczniki przepięć AC – zabezpieczają część zmiennoprądową, czyli falownik i połączenie instalacji z siecią energetyczną.
Jak dobrać odpowiedni ogranicznik przepięć do swojej instalacji PV?
Przy wyborze ochronnika przepięciowego należy uwzględnić:
- Napięcie robocze systemu PV – wartość napięcia musi odpowiadać specyfikacji instalacji.
- Prąd udarowy – im wyższa wartość prądu, tym lepsza ochrona przed dużymi przepięciami.
- Klasa ogranicznika przepięć dla PV – rekomendowane są urządzenia klasy T1+T2 dla kompleksowej ochrony.
Montaż ogranicznika przepięć w instalacji fotowoltaicznej – gdzie go umieścić?
Montaż ogranicznika przepięć DC należy wykonać jak najbliżej falownika po stronie paneli, natomiast ogranicznik AC instaluje się w rozdzielnicy elektrycznej tuż za falownikiem, przed połączeniem z siecią energetyczną. Prawidłowe rozmieszczenie jest kluczowe dla skuteczności ochrony.
Jakie normy powinien spełniać ochronnik przepięciowy w systemie PV?
Ograniczniki przepięć stosowane w instalacjach PV powinny spełniać normy bezpieczeństwa takie jak PN-EN 61643-31 dla DC oraz PN-EN 61643-11 dla AC. Przestrzeganie tych norm zapewnia niezawodność ochrony instalacji.
Najczęstsze błędy przy montażu zabezpieczeń fotowoltaiki i jak ich unikać
Najczęstsze błędy podczas montażu ograniczników przepięć w PV to:
- Niewłaściwy dobór parametrów ogranicznika (np. zbyt niskie napięcie robocze).
- Złe umiejscowienie ochronników (zbyt daleko od falownika lub paneli).
- Brak prawidłowego uziemienia instalacji.
Unikanie tych błędów zwiększa skuteczność ochrony instalacji PV.
Podsumowanie – jak skutecznie chronić instalację PV przed przepięciami?
Dobierając ograniczniki przepięć DC i AC do fotowoltaiki, warto wybrać produkty renomowanych producentów, dopasowane parametrami do konkretnej instalacji. Kluczowe jest także poprawne umiejscowienie ochronników oraz ich właściwy montaż zgodny z normami bezpieczeństwa dla zabezpieczeń PV.
