- Rola puszki w instalacjach LED: Puszka do zasilacza LED zapewnia ochronę mechaniczną, separację obwodów 230 V i SELV oraz bezpieczne warunki pracy elektroniki, ograniczając ryzyko przegrzania i uszkodzeń.
- Dobór typu obudowy: W zależności od miejsca montażu stosuje się puszki podtynkowe (małe moce, dobra wentylacja), natynkowe, hermetyczne (wilgoć, zewnątrz) lub skrzynki rozdzielcze na szynę DIN dla zasilaczy o większych gabarytach.
- Stopień ochrony IP: IP puszki musi odpowiadać warunkom środowiskowym: IP20/IP40 do wnętrz suchych, IP44 do łazienek, IP65–IP67 na zewnątrz i do przemysłu; o niezawodności decyduje najsłabszy element całego układu.
- Wymiary, chłodzenie i materiały: Puszka powinna zapewniać zapas miejsca na promień gięcia przewodów i bufor cieplny; przy wysokich mocach korzystne są obudowy metalowe, które poprawiają odprowadzanie ciepła i odporność mechaniczną.
- Normy i bezpieczeństwo: Puszki muszą spełniać PN-EN 60670 i umożliwiać zgodność z PN-HD 60364; kluczowe parametry to bezhalogenowość, odporność na żar (GWT 650–850 °C) oraz odpowiednie napięcie znamionowe izolacji.
W nowoczesnych instalacjach oświetleniowych, gdzie systemy LED stały się standardem, jednym z największych wyzwań dla elektroinstalatora nie jest już samo połączenie taśmy, ale zapewnienie długowieczności i bezpieczeństwa osprzętu zasilającego i sterującego. Zasilacz, jako „serce” układu, jest elementem najbardziej narażonym na awarie wynikające z przegrzania lub wilgoci. Wybór odpowiedniej puszki do zasilacza LED to nie tylko kwestia estetyki, ale przede wszystkim zapewnienie właściwych warunków pracy elektroniki.
Dlaczego warto stosować puszkę do zasilacza LED?
Stosowanie dedykowanej obudowy do zasilacza LED wynika z kilku istotnych przesłanek technicznych.
Po pierwsze, puszka stanowi barierę mechaniczną, chroniącą przed przypadkowym dotykiem elementów pod napięciem oraz uszkodzeniami fizycznymi.
Po drugie, pozwala na uporządkowanie okablowania i estetyczne ukrycie połączeń, co jest szczególnie istotne w miejscach widocznych.
Puszka ułatwia również zachowanie separacji obwodów pierwotnych 230 V i wtórnych SELV, co ma znaczenie przy kontroli zgodności z PN-HD 60364.
Z perspektywy serwisu, puszka montażowa do LED ułatwia dostęp do urządzenia w przypadku konieczności jego wymiany lub diagnostyki. Prawidłowo dobrana obudowa chroni również podłoże (np. drewniane elementy konstrukcyjne lub płyty G-K) przed bezpośrednim kontaktem z nagrzewającym się zasilaczem, co ma fundamentalne znaczenie dla bezpieczeństwa przeciwpożarowego.
Rodzaje puszek stosowanych w instalacjach LED
W praktyce instalatorskiej spotykamy się z kilkoma typami osłon, które dobieramy w zależności od miejsca montażu.

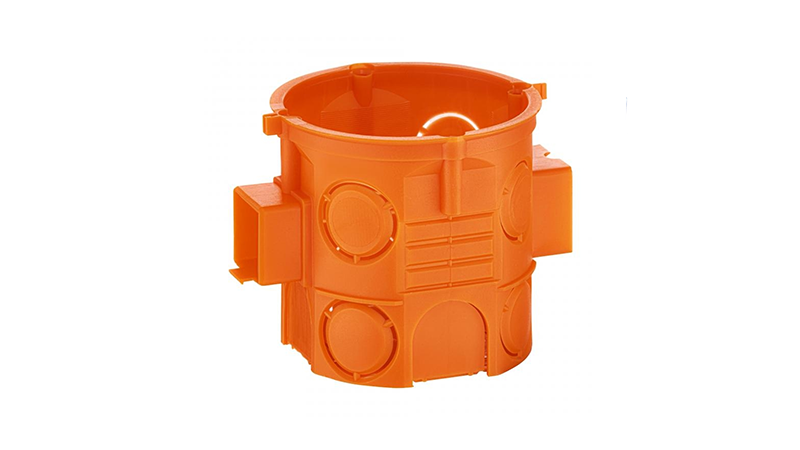

Puszki podtynkowe (pogłębiane)
Najczęściej stosowane wewnątrz budynków. Specjalne puszki o zwiększonej objętości pozwalają na schowanie miniaturowych zasilaczy dopuszkowych za osprzętem (np. za włącznikiem światła). Należy jednak pamiętać, że dopuszkowe zasilacze mają zwykle ograniczoną moc (kilkanaście watów) i wymagają swobodnego odprowadzania ciepła.

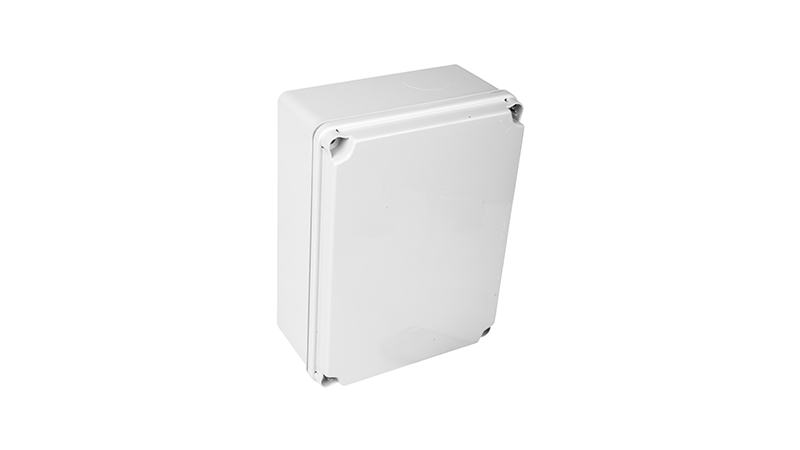

Puszki natynkowe
Stosowane w garażach, piwnicach i na halach przemysłowych, gdzie prowadzenie instalacji w bruzdach jest nieuzasadnione ekonomicznie.
r

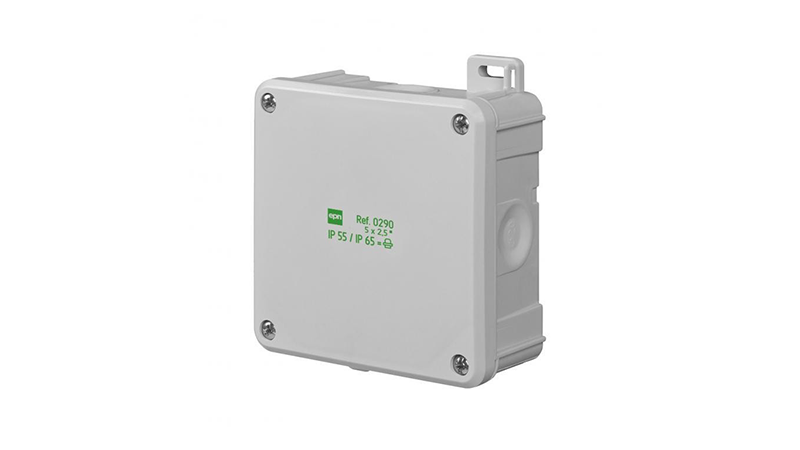

Puszki hermetyczne
Wyposażone w dławnice i uszczelki, niezbędne w środowiskach o podwyższonej wilgotności.

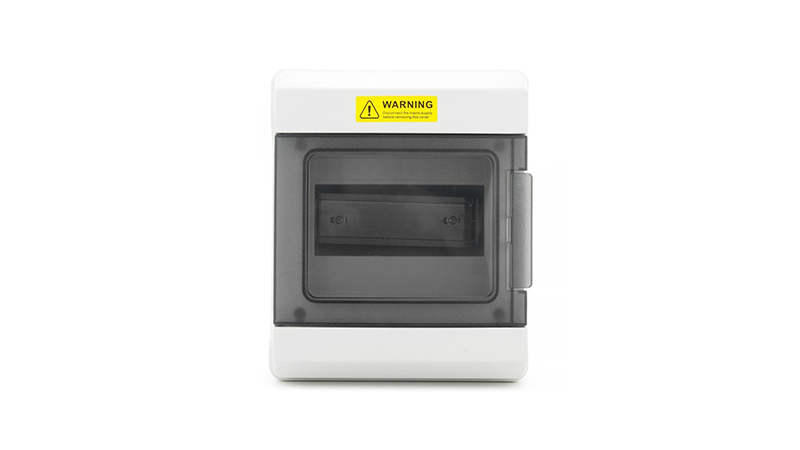

Skrzynki rozdzielcze
Przy dużych instalacjach (np. kilkanaście metrów taśmy RGBW), gdzie zasilacz ma większe gabaryty, często stosuje się dedykowane obudowy modułowe montowane na szynie DIN.
Stopień ochrony IP – dobór puszki do warunków montażu
Stopień ochrony IP LED i puszki, w której się znajduje, musi być ściśle skorelowany z otoczeniem.
Dla elektryka sprawa jest jasna:
- IP20/IP40 - Stosujemy wyłącznie w suchych pomieszczeniach mieszkalnych i biurowych.
- IP44 - Najczęściej wymagane w łazienkach (strefa 2 i 3), w zależności od lokalizacji i sposobu montażu.
- IP65/IP67 - Standard dla puszki do LED na zewnątrz oraz w pomieszczeniach o charakterze przemysłowym.
Warto pamiętać o zasadzie „najsłabszego ogniwa” – jeśli zasilacz ma IP67, ale zamkniemy go w puszce IP20, cała instalacja w warunkach wilgotnych jest narażona na awarię w obrębie zacisków przyłączeniowych.
Puszka hermetyczna do zasilacza LED – kiedy jest konieczna?
Puszka hermetyczna do LED jest obowiązkowa wszędzie tam, gdzie występuje ryzyko kondensacji pary wodnej lub bezpośredniego kontaktu z wodą. Dotyczy to m.in. oświetlenia ogrodowego, podświetlenia elewacji czy instalacji w myjniach i kuchniach przemysłowych.
Przy wyborze puszki hermetycznej należy zwrócić uwagę na jakość dławnic. Tylko prawidłowo dokręcona dławnica zapewnia szczelność na wejściu przewodu. W przypadku montażu w ziemi sama puszka hermetyczna to często za mało – dobrą praktyką jest wypełnienie wnętrza dedykowanym żelem izolacyjnym, który całkowicie wypiera powietrze i wilgoć. W instalacjach zewnętrznych warto rozważyć puszki z membraną wyrównującą ciśnienie, która ogranicza zjawisko zasysania wilgoci przy zmianach temperatur.
Wymiary i konstrukcja puszki – dopasowanie do zasilacza
Częstym błędem jest dobór puszki „na styk”. Zasilacz LED w puszce potrzebuje przestrzeni z dwóch powodów:
- Promień gięcia przewodów
Zbyt mała puszka wymusza drastyczne zginanie kabli, co może prowadzić do pękania żył lub wysuwania się ich z zacisków zasilacza. - Pojemność cieplna
Większa objętość powietrza wewnątrz obudowy działa jak bufor temperatury.
Przy doborze puszki warto sprawdzić, czy posiada ona wewnętrzne punkty montażowe (wieżyczki) pozwalające na przykręcenie zasilacza, co zapobiega jego „lataniu” wewnątrz obudowy.
Należy również uwzględniać dopuszczalną temperaturę otoczenia (Ta) podaną przez producenta zasilacza, a nie tylko jego moc znamionową.”
Chłodzenie i wentylacja zasilacza LED w puszce
Chłodzenie zasilacza LED to aspekt krytyczny. Zasilacze impulsowe podczas pracy pod obciążeniem generują straty mocy w postaci ciepła. Zamknięcie zasilacza w szczelnej, małej puszce z tworzywa sztucznego drastycznie skraca żywotność kondensatorów elektrolitycznych.
Jeśli zasilacz pracuje blisko swojej mocy znamionowej (zalecany zapas to min. 20%), należy rozważyć:
- Zastosowanie puszki z otworami wentylacyjnymi (jeśli stopień IP na to pozwala).
- Montaż na dystansach, aby umożliwić cyrkulację powietrza wokół obudowy zasilacza.
- Wybór większej puszki niż wynika to z samych wymiarów zasilacza.
Materiały wykonania – tworzywo sztuczne czy metal?
Większość puszek do instalacji LED wykonana jest z polipropylenu (PP) lub poliwęglanu (PC). Są to materiały odporne na korozję i łatwe w obróbce (wycinanie otworów pod dławnice).
Jednak w trudnych warunkach lub przy zasilaczach dużej mocy, warto rozważyć obudowy metalowe (aluminiowe). Metalowa puszka elektryczna do oświetlenia LED pełni rolę radiatora, znacznie lepiej odprowadzając ciepło na zewnątrz. Jest również odporniejsza na uszkodzenia mechaniczne (IK10) oraz promieniowanie UV, co ma znaczenie przy montażu na południowych ścianach budynków. Metalowe obudowy wymagają prawidłowego uziemienia, zgodnie z klasą ochronności I.
Normy bezpieczeństwa i certyfikaty
Dobierając osprzęt, elektryk powinien kierować się nie tylko ceną, ale przede wszystkim certyfikacją. Puszka musi spełniać wymagania normy PN-EN 60670, która określa wymagania dotyczące puszek i obudów do sprzętu elektroinstalacyjnego, a jej zastosowanie powinno umożliwiać spełnienie wymagań PN-HD 60364 w zakresie ochrony przeciwporażeniowej i przeciwpożarowej całej instalacji.
Bardzo ważne parametry, na które należy zwrócić uwagę w karcie katalogowej:
- Bezhalogenowość: Ważna w budynkach użyteczności publicznej.
- Odporność na żar (Glow Wire Test): Standardowo 650°C lub 850°C dla podłoży palnych.
- Napięcie znamionowe izolacji: Zazwyczaj do 400V lub 1000V.
Podsumowanie – jaka puszka do zasilacza LED będzie najlepsza?
Wybór optymalnej puszki do zasilacza LED zależy od specyfiki danej inwestycji. Wewnątrz budynków, w zabudowie G-K, najlepiej sprawdzą się pogłębiane puszki podtynkowe z dodatkową kieszenią. W warunkach zewnętrznych i przemysłowych prym wiodą puszki hermetyczne o wysokim IP, wykonane z materiałów odpornych na UV.
Pamiętajmy, że prawidłowo dobrana puszka to nie tylko estetyczny montaż, ale przede wszystkim zapewnienie odpowiedniego chłodzenia zasilacza LED i ochrony przed czynnikami zewnętrznymi. Inwestycja w nieco większą i lepiej wykonaną obudowę zwraca się w postaci bezawaryjnej pracy systemu oświetleniowego przez lata.
