Lampka modułowa 3-fazowa z zabezpieczeniem: jak działa LK-BZ-703G i gdzie sprawdza się najlepiej

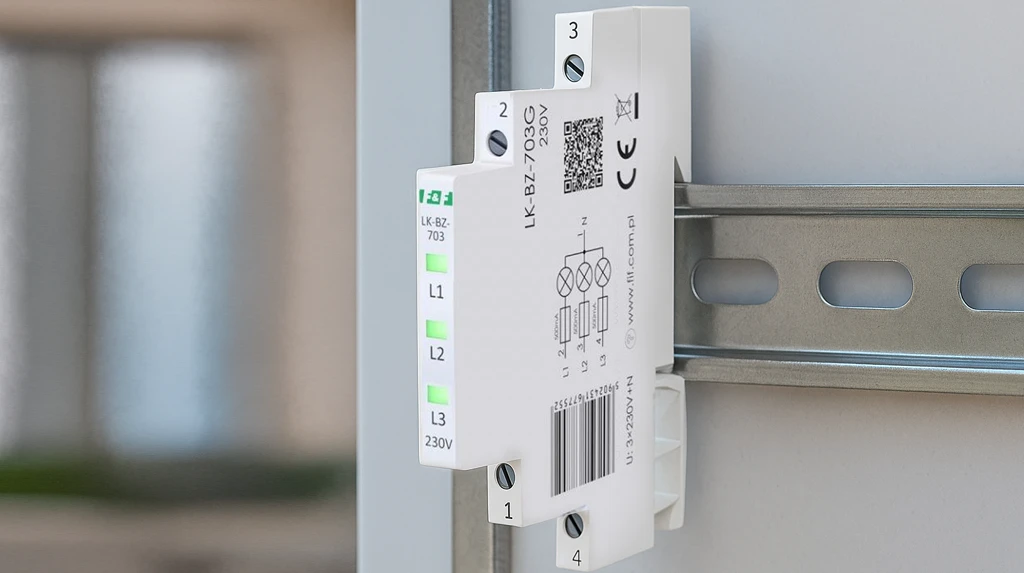

Lampka kontrolna LK-BZ-703G to kompaktowy moduł sygnalizacyjny przeznaczony do trójfazowych rozdzielnic niskiego napięcia. Urządzenie jest zasilane 230 V AC i ma trzy zielone diody LED – po jednej dla każdej fazy. Wyróżnikiem modelu jest wbudowane zabezpieczenie topikowe dla każdej sekcji, co ogranicza konieczność dokładania dodatkowych modułów ochronnych i upraszcza projekt rozdzielnicy. Smukła obudowa o szerokości 6,2 mm pozwala oszczędzić przestrzeń na szynie montażowej, co docenią projektanci i wykonawcy paneli, w których liczy się każdy milimetr.

Po co stosuje się lampki fazowe

W środowisku przemysłowym i w rozbudowanych instalacjach budynkowych szybka ocena obecności napięcia w poszczególnych fazach bywa kluczowa dla bezpieczeństwa i ciągłości pracy. Lampki fazowe:

• Informują obsługę o prawidłowości zasilania (pełne świecenie),

• Ułatwiają diagnostykę w razie przerwy w obwodzie lub awarii,

• Skracają czas interwencji, bo pozwalają natychmiast stwierdzić, która faza zanikła,

• Minimalizują błędy podczas rozruchu, przeglądów i serwisu.

Zasada działania – czytelne wskazania LED

Działanie LK-BZ-703G jest intuicyjne: obecność napięcia w danej fazie sygnalizowana jest świeceniem odpowiadającej jej zielonej diody LED. Brak świecenia może świadczyć o:

• zaniku napięcia w tej fazie,

• przerwaniu obwodu w wyniku zadziałania wbudowanego bezpiecznika topikowego,

• uszkodzeniu lub błędnym podłączeniu przewodów w torze zasilania.

Dzięki wbudowanym bezpiecznikom lampka jest samodzielnym, zabezpieczonym wskaźnikiem – szczególnie tam, gdzie obwody są objęte ograniczeniem prądowym poniżej 100 A. W wielu typowych układach eliminuje to konieczność doboru dodatkowej ochrony w torze zasilania lampek.

Gdzie LK-BZ-703G sprawdzi się najlepiej

Trójfazowe lampki kontrolne znajdują zastosowanie w:

• rozdzielnicach budynkowych (biura, obiekty użyteczności publicznej, budownictwo mieszkaniowe o wyższym standardzie),

• szafach sterowniczych maszyn i linii technologicznych,

• rozdzielniach piętrowych i podrozdzielniach w obiektach wielokondygnacyjnych,

• tablicach agregatów rezerwowych (ATS), gdzie kontrola faz jest warunkiem przełączenia,

• pulpitach HVAC, pompowni i wentylatorowni, w których zaniki faz powodują zatrzymanie pracy urządzeń.

W każdej z tych lokalizacji natychmiastowa informacja wzrokowa o stanie zasilania skraca czas reakcji serwisu i ułatwia eksploatację.

Montaż i dobre praktyki

Planowanie miejsca na szynie

Choć 6,2 mm szerokości to minimalne zużycie miejsca, warto uwzględnić czytelne prowadzenie przewodów do każdej fazy oraz zachować dostęp, by w razie potrzeby szybko odłączyć lub sprawdzić tor.

Oznaczenia i identyfikacja

Dobrą praktyką jest oznaczenie przewodów L1, L2, L3 oraz przypisanie ich do odpowiednich diod (np. etykiety na froncie szafy). Ułatwia to interpretację wskazań, zwłaszcza w rozbudowanych układach.

Zasilanie i ochrona

W typowych obwodach <100 A wbudowane szybkie bezpieczniki topikowe zapewniają ochronę lampki bez konieczności dodatkowych elementów. W bardziej złożonych układach (np. z wieloma równoległymi wskaźnikami) należy sprawdzić bilans prądowy i dopasowanie zabezpieczeń nadrzędnych.

Testy po uruchomieniu

Po montażu zaleca się:

• weryfikację ciągłości torów zasilania dla każdej fazy,

• kontrolę świecenia LED przy symulowanym zaniku fazy (np. chwilowe rozłączenie),

• sporządzenie protokołu odbioru z wpisem o poprawnym działaniu sygnalizacji.

Jak czytać sygnały w eksploatacji

Wszystkie trzy LED świecą

Instalacja otrzymuje napięcie na L1, L2 i L3 – układ działa prawidłowo.

Gaśnie jedna dioda

Prawdopodobnie zanik jednej fazy lub zadziałanie bezpiecznika w lampce. W pierwszym kroku sprawdź, czy na zaciskach rzeczywiście jest brak napięcia. Jeśli napięcie jest obecne, skontroluj wkładkę topikową.

Migające lub niestabilne świecenie

Wskazuje na wahania napięcia, luźne połączenie lub problem z zasilaniem pomocniczym. Należy sprawdzić dokręcenie zacisków i stan przewodów.

Dlaczego wbudowane zabezpieczenie ma znaczenie

Z perspektywy projektowej i serwisowej zintegrowane bezpieczniki:

• upraszczają schemat (mniej elementów dodatkowych),

• oszczędzają miejsce i czas montażu,

• zwiększają selektywność ochrony – ewentualna usterka ogranicza się do toru lampki, nie wpływając na inne odbiory,

• zmniejszają ryzyko niejednoznacznych modyfikacji w terenie (brak „dorabianych” zabezpieczeń).

Podsumowanie: prosty moduł, realna wartość w utrzymaniu ruchu

Lampka modułowa LK-BZ-703G łączy czytelną sygnalizację trzech faz z wbudowaną ochroną i minimalnymi wymaganiami przestrzennymi. W praktyce przekłada się to na szybszą diagnostykę, mniej przestojów oraz porządek w rozdzielnicy. Dla zespołów utrzymania ruchu i integratorów automatyki to niewielki koszt, który zapewnia dużą przewidywalność pracy instalacji.
