- Relacja 1:1 wyłącznie dla czystej wody: Gramy i mililitry odpowiadają sobie bezpośrednio wyłącznie dla czystej wody w temperaturze 4°C, gdzie gęstość wynosi dokładnie 1 g/ml. Dla każdej innej substancji przeliczenie objętości wymaga podzielenia masy w gramach przez gęstość wyrażoną w g/ml.
- Gęstość nasypowa ciał sypkich: Materiały w formie proszków lub kryształów (np. mąka, wytrawiacz B327) zawierają puste przestrzenie wypełnione powietrzem, co drastycznie obniża ich gęstość nasypową. Odmierzanie takich substancji objętościowo zamiast wagowo prowadzi do znacznego niedomiaru rzeczywistej masy.
- Mieszanie cieczy lżejszych od wody: Rozpuszczalniki i płyny chemiczne, takie jak alkohol izopropylowy (IPA) czy oleje, mają gęstość niższą niż woda, przez co zajmują większą objętość przy tej samej masie. Użycie uniwersalnej proporcji 1:1 podczas przygotowywania roztworów lub topników skutkuje zbyt wysokim stężeniem substancji.
- Różnice między proporcją wagową a objętościową: W dwuskładnikowych zalewach epoksydowych i poliuretanowych baza oraz utwardzacz różnią się masą właściwą z powodu wypełniaczy. Pomylenie stosunku wagowego z objętościowym uniemożliwi prawidłowe sieciowanie polimeru i doprowadzi do zniszczenia układu.
- Wpływ rozszerzalności cieplnej na gęstość: Wraz ze wzrostem temperatury ciecze zwiększają swoją objętość, co powoduje spadek ich gęstości przy zachowaniu stałej masy. W precyzyjnych zastosowaniach laboratoryjnych i warsztatowych należy uwzględniać temperaturę odniesienia, w której kalibrowano naczynia pomiarowe.

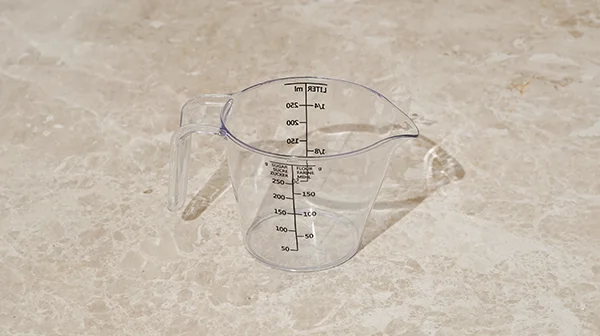

Niezależnie od tego, czy odmierzasz proporcje dwuskładnikowej zalewy poliuretanowej do hermetyzacji transformatora, przygotowujesz roztwór nadsiarczanu sodu (B327) do trawienia obwodów drukowanych, czy też pieczesz ciasto dla zespołu po udanym wdrożeniu projektu – w każdym z tych przypadków trafisz na ten sam problem. Receptura podaje masę, a Ty masz w ręku jedynie menzurkę. Zrozumienie tego, jak przeliczyć gramy na ml, to absolutna podstawa, która ratuje zarówno układy elektroniczne przed zwarciem, jak i wypieki przed zakalcem.
W tym artykule przyjrzymy się temu zagadnieniu przez pryzmat fizyki, traktując gęstość materii jak warsztatowy odpowiednik prawa Ohma.
Prawo Ohma dla materii, czyli czym jest gęstość
W elektronice prąd (I) zależy od napięcia (U) i rezystancji (R). W świecie fizyki i chemii objętość (V), jaką zajmuje dana substancja, zależy od jej masy (m) i gęstości (d). Gęstość to parametr krytyczny.
Co to „rezystywność” danego materiału? - określa, jak „ciasno” są atomy i cząsteczki w danej przestrzeni. Zależność tę opisuje podstawowy wzór:
gdzie:
- d – gęstość substancji (wyrażana najczęściej w g/ml lub g/cm³)
- m – masa (w gramach)
- V – objętość (w mililitrach)
Aby dowiedzieć się, jak przeliczyć gramy na ml, musimy po prostu przekształcić ten wzór, podobnie jak przekształcamy wzór na rezystancję, by obliczyć prąd:
Ten prosty wzór jest kluczowy do wszystkich obliczeń. Wynika z niego zasada: gramy i mililitry są równe sobie w skali 1:1 tylko i wyłącznie wtedy, gdy gęstość substancji wynosi dokładnie 1 g/ml. W przyrodzie taki idealny współczynnik posiada chemicznie czysta woda (w temperaturze 4°C). Dla wody 100 gramów to dokładnie 100 mililitrów. To nasze napięcie odniesienia.
Dla każdej innej substancji ten stosunek będzie inny.
Kuchnia i warsztat: Dlaczego masa i objętość to nie to samo?
Zarówno w kuchni, jak i w warsztacie elektronika, pracujemy z ciałami stałymi (proszki, kryształy) oraz cieczami (rozpuszczalniki, oleje). Błędy w przeliczaniu wynikają z dwóch zjawisk: różnic w gęstości właściwej cieczy oraz zjawiska tzw. gęstości nasypowej w przypadku proszków.
Problem proszków: Powietrze jako pasożytnicza pojemność
Kiedy w kuchni nabierasz szklankę mąki, nie nabierasz czystej substancji stałej. Pomiędzy drobinami mąki znajduje się mnóstwo powietrza. To zupełnie tak samo, jak pojemności pasożytnicze na źle zaprojektowanej ścieżce sygnałowej – zajmują miejsce i zaburzają parametry. Gęstość nasypowa mąki to zaledwie około 0.5 - 0.6 g/ml.
Jeśli przepis kuchenny wymaga 200 gramów mąki, a Ty spróbujesz odmierzyć 200 ml w menzurce zakładasz, że d = 1. Zobaczmy prawdziwe obliczenia:
Chcąc uzyskać 200 gramów mąki, musisz wsypać ją aż do poziomu około 360 ml na skali pojemnika!
Identyczny problem występuje podczas przygotowywania roztworu do trawienia płytek PCB. Nadsiarczan sodu (popularny B327) ma formę mikrokryształków. Jego gęstość nasypowa różni się od gęstości samego kryształu. Chcąc uzyskać idealny roztwór do szybkiego trawienia miedzi, zawsze powinieneś odważać B327 na wadze kuchennej (w gramach), a wodę odmierzać w mililitrach, zgodnie z instrukcją (np. 100 g proszku na 0.5 litra wody). Próba odmierzania proszku „na objętość” skończy się zbyt słabym lub przesyconym roztworem.
Problem płynów: Lżejsze od wody
W kuchni doskonałym przykładem jest olej słonecznikowy. Jego gęstość to około 0.92 g/ml. Jest lżejszy od wody, dlatego zawsze unosi się na jej powierzchni.
Natomiast, elektronik nie używa oleju słonecznikowego, ale izopropanol (IPA) jest jego podstawowym narzędziem. Alkohol izopropylowy, kluczowy do zmywania resztek topnika i kalafonii z lutowanych obwodów SMD, ma gęstość znacznie niższą niż woda – zaledwie 0.786 g/ml.
Załóżmy, że tworzysz własny, domowy topnik lutowniczy typu RF800. Proporcje to często określona masa kalafonii rozpuszczona w określonej masie alkoholu (np. 20 g kalafonii na 80 g alkoholu). Masz wagę do kalafonii, ale IPA chcesz odmierzyć strzykawką. Jak przeliczyć 80 gramów izopropanolu na mililitry?
Musisz nabrać do strzykawki nie 80, lecz prawie 102 mililitry IPA. Zastosowanie zasady 1:1 (odmierzenie 80 ml) skutkowałoby zbyt gęstym topnikiem, który po odparowaniu zostawiałby grubą, trudną do zmycia skorupę na stykach mikrokontrolera.
Zaawansowane zastosowania chemiczne w elektronice
Przeliczanie jednostek staje się sprawą krytyczną w procesach technologicznych i ochronie obwodów. Zobaczmy dwa klasyczne przykłady, w których pomyłka prowadzi do zniszczenia sprzętu.
1. Zalewy epoksydowe i poliuretanowe
W celu ochrony elektroniki przed wilgocią, drganiami czy próbami inżynierii wstecznej, obwody często zalewa się żywicą. Typowy zestaw składa się z żywicy (Składnik A) i utwardzacza (Składnik B).
Kluczowy jest stosunek mieszania. Producenci zazwyczaj podają go na dwa sposoby w kartach charakterystyki. Zobaczmy przykład klasycznej zalewy:
- Stosunek wagowy: 100 : 15
- Stosunek objętościowy: 100 : 25
Dlaczego występuje tu taka gigantyczna różnica? Ponieważ Składnik A (żywica bazowa) jest często dociążony uniepalniaczami (np. wodorotlenkiem glinu) lub wypełniaczami termoprzewodzącymi, przez co jego gęstość może wynosić nawet 1.8 g/ml. Z kolei utwardzacz (Składnik B) jest lekką cieczą o gęstości około 1.0 g/ml.
Jeśli karta podaje proporcję wagową (100:15 g), a Ty wymieszasz je na objętość używając strzykawek (100:15 ml), dodasz drastycznie za mało utwardzacza.
Reakcja sieciowania polimeru nie zajdzie do końca. Zalewa nie stwardnieje, pozostając gumowatą, korozyjną breją, która zniszczy miedziane ścieżki na Twoim PCB.
2. Elektrolit w akumulatorach kwasowo-ołowiowych
Każdy inżynier utrzymania ruchu lub entuzjasta systemów off-grid ma do czynienia z magazynami energii. W klasycznych akumulatorach kwasowo-ołowiowych elektrolitem jest roztwór kwasu siarkowego (H2SO4).
Stan naładowania akumulatora (SoC) mierzy się areometrem, który bada właśnie gęstość elektrolitu. W pełni naładowany akumulator ma gęstość elektrolitu rzędu 1.28 g/ml. Kwas siarkowy jest znacznie cięższy od wody.
Jeśli zajdzie potrzeba przygotowania takiego elektrolitu z kwasu o wyższym stężeniu i wody destylowanej, operowanie na masach i objętościach staje się ćwiczeniem z precyzji.
Pamiętajmy tu o złotej zasadzie chemików i elektroników: "Pamiętaj chemiku młody, wlewaj zawsze kwas do wody" (nigdy odwrotnie, woda ma mniejszą gęstość i wlana do kwasu utrzymuje się na powierzchni, gdzie gwałtownie wrze, pryskając żrącym kwasem!).
Tablica referencyjna - gęstość popularnych substancji
Aby szybko przeliczać jednostki bez szukania danych w sieci – można skorzystać z poniższej tabeli zestawiającej typowe substancje spotykane w kuchni i warsztacie.
| Substancja | Gęstość (d) w g/ml | Przykład konwersji: 100 gramów to... |
| Woda destylowana | 1.00 | 100.0 ml |
| Mleko | 1.03 | 97.1 ml |
| Cukier kryształ (nasypowo) | 0.85 | 117.6 ml |
| Mąka pszenna (nasypowo) | 0.55 | 181.8 ml |
| Olej transformatorowy | 0.88 | 113.6 ml |
| Alkohol izopropylowy | 0.786 | 127.2 ml |
| Gliceryna (do wytwornic dymu) | 1.26 | 79.4 ml |
| Wytrawiacz B327 (nasypowo) | 1.10 | 90.9 ml |
(Wartości dla materiałów sypkich są przybliżone, gdyż zależą od stopnia "ubicia" materiału w naczyniu).
Zjawisko dryftu temperaturowego - dlaczego gęstość się zmienia?
Podobnie jak rezystory posiadają swój współczynnik temperaturowy (TCR), powodujący zmianę rezystancji wraz z nagrzewaniem, tak samo każda ciecz reaguje na zmianę temperatury. Zjawisko to nazywamy rozszerzalnością cieplną.
Gdy temperatura płynu rośnie, energia kinetyczna cząsteczek wzrasta, odpychają się one mocniej od siebie, a ciecz zwiększa swoją objętość (ekspanduje). Ponieważ masa pozostaje stała (prawo zachowania masy), a objętość (V) rośnie, gęstość (d) musi maleć.
Jeśli przechowujesz butelkę izopropanolu w nieogrzewanym garażu w temperaturze 5°C, jego gęstość będzie nieco wyższa (np. 0.80 g/ml). Gdy wniesiesz go do mieszkania i postawisz na kaloryferze, podgrzewając do 30°C, jego objętość wzrośnie, a gęstość spadnie (np. do 0.77 g/ml). W profesjonalnych laboratoriach chemicznych używa się naczyń miarowych (kolb) kalibrowanych zazwyczaj na temperaturę dokładnie 20°C.
W codziennych zastosowaniach domowych i warsztatowych (poza sterylnością apteczną i precyzyjną kalibracją sprzętu laboratoryjnego) ten błąd rzędu 1-2% można zignorować. Warto mieć jednak świadomość jego istnienia – jest to dowód inżynierskiego, analitycznego myślenia.
Algorytm postępowania - krok po kroku
Jeśli stoisz przed problemem odmierzania i masz w głowie pustkę, zastosuj ten prosty inżynierski algorytm:
- Masz podaną masę w gramach, i dysponujesz naczyniem miarowym w mililitrach.
- Odszukaj gęstość (d) danej substancji. Dla chemii warsztatowej (kleje, zalewy, topniki) znajdziesz ją w karcie charakterystyki (TDS). Dla kuchni – wystarczy szybki rzut oka na tabelę gęstości.
- Zastosuj wzór, czyli podziel masę (gramy) przez gęstość (g/ml). Otrzymany wynik to pożądana objętość.
- Weryfikacja:
- Jeśli substancja jest cięższa/gęstsza od wody (np. syrop, gliceryna, kwas, zalewa epoksydowa), wynik w mililitrach musi być mniejszy niż masa w gramach.
- Jeśli substancja jest lżejsza/rzadsza od wody (np. alkohol, oleje, puszyste proszki jak mąka), wynik w mililitrach musi być większy niż masa w gramach.
Traktowanie kuchennych wypieków z taką samą powagą, z jaką projektuje się płytki obwodów drukowanych, to cecha prawdziwego inżyniera. Następnym razem, gdy ktoś zapyta, dlaczego mierzysz objętość mąki przy użyciu kalkulatora, odpowiedz po prostu: minimalizuję ryzyko awarii systemu, stosując matematyczną kompensację gęstości!
