Metrologia termiczna i kalibracja procesowa: Diagnostyka obwodów termoparowych
-
Fizyka pomiaru (Zjawisko Seebecka): Praca termopar opiera się na generowaniu siły elektromotorycznej. Ze względu na miliwoltowy poziom sygnałów, bieżąca weryfikacja toru pomiarowego jest kluczowa dla zapobiegania stratom procesowym.
-
Diagnostyka i symulacja sygnałów: Przenośne kalibratory (np. model VA710) oferują pomiar bezpośredni napięcia ze spoiny oraz symulację sygnału dla 8 typów termopar (J, K, T, E, R, S, B, N), co umożliwia szybką weryfikację przetworników i sterowników PLC bez zbędnej wymiany komponentów.
-
Odporność środowiskowa i stabilność: Urządzenia diagnostyczne projektowane są z myślą o trudnych warunkach przemysłowych – cechują się stabilnością temperaturową na poziomie +/- 0,02% / °C (poza zakresem 18°C–28°C), odpornością na upadki z 1 m, wstrząsy 2 g (5–500 Hz) oraz pracą do 3000 m n.p.m. przy wilgotności do 95%.
-
Eksploatacja i zabezpieczenia: Wbudowana ochrona przed przepięciami do 30V wraz z bezpiecznikami zabezpiecza kalibrator przed błędem ludzkim, a kompaktowa konstrukcja zapewnia pełną mobilność służb utrzymania ruchu.
Współczesne procesy technologiczne - od hutnictwa, przez przetwórstwo chemiczne i spożywcze, aż po zaawansowany przemysł maszynowy - opierają się na ciągłym i rygorystycznym nadzorze parametrów fizycznych. Spośród nich kontrola temperatury odgrywa rolę wyznaczającą granice między poprawnym przebiegiem syntezy a trwałym uszkodzeniem wsadu produkcyjnego. W świecie realnej gospodarki, gdzie straty materiałowe bezpośrednio obniżają rentowność przedsiębiorstwa, nie ma miejsca na szacunki czy przestarzałe metody orientacyjne. O jakości wyrobów decyduje bezwzględna powtarzalność pomiarowa oraz sprawność aparatury diagnostycznej.
Zjawisko Seebecka i fundamenty pomiaru temperatury
Większość przemysłowych systemów pomiaru temperatury bazuje na czujnikach termoelektrycznych, zwanych termoparami. Ich działanie wykorzystuje zjawisko Seebecka, polegające na powstawaniu siły elektromotorycznej w obwodzie złożonym z dwóch różnych metali, gdy ich styki znajdują się w różnych temperaturach. Powstające napięcie termoelektryczne w zakresie miliwoltów opisuje zależność współczynnika Seebecka charakterystycznego dla danej pary metali oraz temperatury złączy.
Symulacja i weryfikacja w warunkach polowych

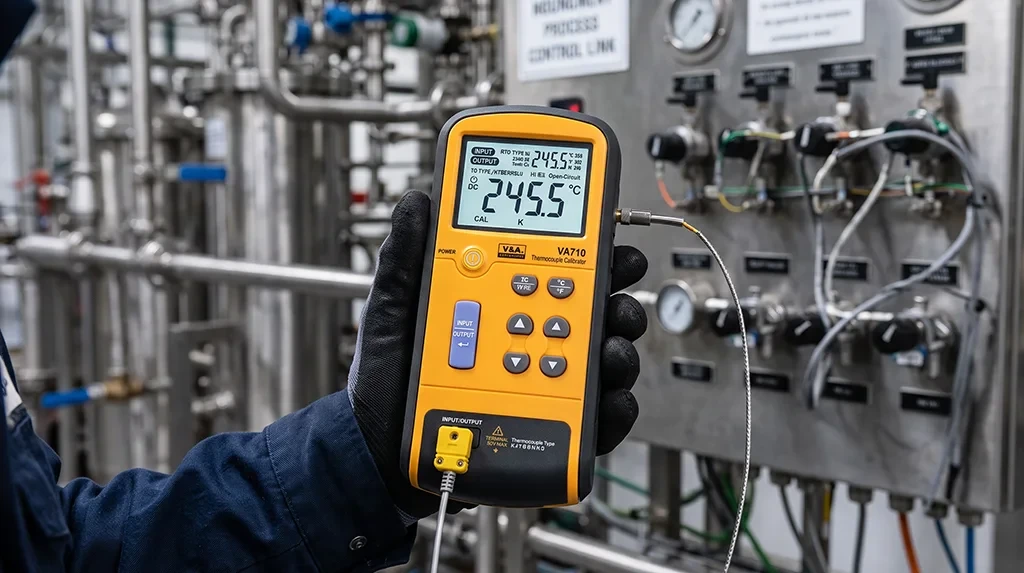

Ze względu na degradację materiałową drutów termopar pod wpływem wysokich temperatur czy agresywnej atmosfery, czujniki te z czasem tracą swoją fabryczną kalibrację. Zadaniem odpowiedzialnego technika jest regularna weryfikacja toru pomiarowego. Urządzenia wzorcowe, takie jak kalibrator VA710, umożliwiają dwukierunkową pracę: pomiar sygnału generowanego przez czujnik lub precyzyjną symulację sygnału napięciowego dla ośmiu podstawowych typów termopar w skali °C lub °F.
Możliwość podania dokładnego sygnału miliwoltowego bezpośrednio do regulatora pozwala bezbłędnie ustalić, czy ewentualny błąd leży po stronie samego przetwornika, czy wewnątrz sterownika procesowego.
Metrologiczny rygor a środowisko robocze
Sprzęt pomiarowy używany w obiektach przemysłowych musi charakteryzować się nie tylko dokładnością, ale również odpornością na trudne warunki środowiskowe. Pomiary rzadko odbywają się w sterylnym laboratorium, znacznie częściej technik pracuje na wysokościach, w zmiennych temperaturach czy przy wysokiej wilgotności.
Techniczne parametry odporności i stabilności
Ocena wartości użytkowej sprzętu kalibracyjnego wymaga analizy jego stabilności termicznej i mechanicznej:
-
Współczynnik temperaturowy, poza optymalnym zakresem 18°C–28°C, dryf pomiarowy wynosi zaledwie +/- 0,02% / °C, co gwarantuje wiarygodność odczytu zarówno przy 0°C, jak i przy 50°C.
-
Tolerancja wilgotności i wysokości, urządzenie zachowuje pełną sprawność do wysokości 3000 m n.p.m. oraz przy wilgotności dochodzącej do 95% w temperaturze do 30°C.
-
Zabezpieczenia elektryczne i mechaniczne, ochrona napięciowa do 30V oraz wewnętrzny bezpiecznik F 0.125A/250V chronią układ przed przypadkowym podaniem nieprawidłowego sygnału. Odporność na wstrząsy o przyspieszeniu 2 g oraz próba upadku z wysokości 1 metra stanowią gwarancję trwałości w warunkach warsztatowych.
Poręczne gabaryty pozwalają na pełną mobilność diagnostyczną bez konieczności angażowania rozbudowanych stanowisk stacjonarnych.
Samodzielność techniczna i odpowiedzialność inżynierska
Edukacyjny i wolnorynkowy wymiar metrologii sprowadza się do prostej prawdy: wartość pracy specjalisty zależy od posiadanych kompetencji oraz narzędzi pozwalających na samodzielną weryfikację faktów fizycznych. Fachowiec wyposażony w mobilny kalibrator procesowy nie musi polegać na niepewnych założeniach ani oczekiwać na odległe ekspertyzy zewnętrzne przy podstawowych testach diagnostycznych.
Jakość oparta na prawach fizyki
W branżach technicznych nie ma miejsca na ideologiczne drogi na skróty. Niezawodność procesów produkcyjnych wykuwa się poprzez przestrzeganie rygorystycznych norm, stałe podnoszenie kwalifikacji wykonawców i dbałość o dokładność aparatury pomiarowej. Wolna konkurencja weryfikuje tych, którzy dostarczają wyroby spełniające wyśrubowane kryteria jakościowe, a bezprecedensowa precyzja kalibracji stanowi istotny filar tej przewagi.
.
