Wyłącznik MCCB do magazynu energii - czy mogę zastosować produkt 3P zamiast 2P?
Cześć.
Temat niby prosty, ale jednak nie do końca.
Do zabezpieczenia niskonapięciowego magazynu energii (51,2V) powinno się używać wyłącznika kompaktowego MCCB.
Problemem jest to, że produkty dedykowane fotowoltaice albo są kiepskiej jakości, albo kosztują chore pieniądze, za produkt, który daje jakieś nadzieje na długą i poprawną pracę.
Stawiam więc pytanie - czy mogę zastosować MCCB dedykowany do tradycyjnych przemysłowych rozwiązań, ale mający w karcie charakterystyki możliwość pracy DC (np. ETI 004671813) i jak należy go połączyć (zostawić trzecie pole wolne, czy mostkować z którymś biegunem? )
Potrzebuję minimum 250A prądu znamionowego (magazyn energii może pracować 150-300A przy 51,2V, co daje maks. 15,36 kW przy 300A, więc będzie skręcone do 250A (12,8 kW), poniweważ mam 13 kWp paneli i tyle bez problemu obsłuży falownik (Deye 12kW LV)
Producent może być dowolny, ale nie może to być no-name z polską naklejką lub wynalazki typu BENY itp.
Link do produktu np. ETI: https://www.etipolam.com.pl/katalog-elektroniczny/wylaczniki-eb2s-i-rozlaczniki-ed2s-16-250a/004671813-wylacznik-mocy-eb2s
@Sławomir Lesiak @Piotr Bibik @Tomasz Brzostowski @Michał Szulborski @Damian Czernik @Grzegorz Chudzik @Hager @SIEMENS @Schneider Electric @EATON Electric
Odpowiedzi (6)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
Sławomir Lesiak Ekspert Elektronik - telekomunikacja
- Ostatnia wizyta:
- W serwisie od:
- 49 pytań
- 1503 odpowiedzi
- 99% pozytywnych ocen od użytkowników
Osobiście nie widzę przeciwskazań aby jedna z linii wyłącznika była nie obciążona. To nie aparat który pełni role kontrolne. Nie widzę też sensu żeby mostkować coś na ta linię bo wtedy styki nie będą miały równomiernego zużycia. Takie rozwiązania widywałem już parę razy i działo wszystko poprawnie. Dlatego jezeli wszystkie inne parametry elektryczne i mechaniczne pasują Ci z wyłącznika ETI to uważam ze możesz go zastosować.
-
- Ostatnia wizyta:
- W serwisie od:
- 5 pytań
- 24 odpowiedzi
- 100% pozytywnych ocen od użytkowników
To pytanie dodatkowe - 4P ze zmostkowanymi parami torów zamiast 3P ?
-
Sławomir Lesiak Ekspert Elektronik - telekomunikacja
- Ostatnia wizyta:
- W serwisie od:
- 49 pytań
- 1503 odpowiedzi
- 99% pozytywnych ocen od użytkowników
@Industry Manager: Bardzo dobre pytanie. W takim przypadku gdy się wykorzysta odpowiednie mostki połączeniowe obciążenie styków się rozłoży i sam łuk jaki powstaje przy łączeniu będzie mniejszy a co za tym idzie udar prądowy mniejszy. takie podejście gwarantuje większą trwałość i dłuższy czas pracy.
-
- Ostatnia wizyta:
- W serwisie od:
- 5 pytań
- 24 odpowiedzi
- 100% pozytywnych ocen od użytkowników
Wybrałem produkt, przekazuję informację dla innych. Wybrałem ETI EB2S z regulacją termiczną 3P 250A.
https://www.tim.pl/wylacznik-kompaktowy-3p-250a-16ka-regulacja-termiczna-eb2s-2503la-004671888/p/000
Producent przewiduje pracę DC do 250V oraz pokazuje jak zmostkować tor +. Dodatkowo cena jest porównywalna do produktów chińskich o niewiadomym pochodzeniu.
https://www.etipolam.com.pl/images/product_db/documents/pl-PL/07_ETIBREAK_PL_2022_2023.pdf#page=4
Strona 15 (279 oryginalnie) w powyższym katalogu.
-
- Ostatnia wizyta:
- W serwisie od:
- 5 pytań
- 24 odpowiedzi
- 100% pozytywnych ocen od użytkowników

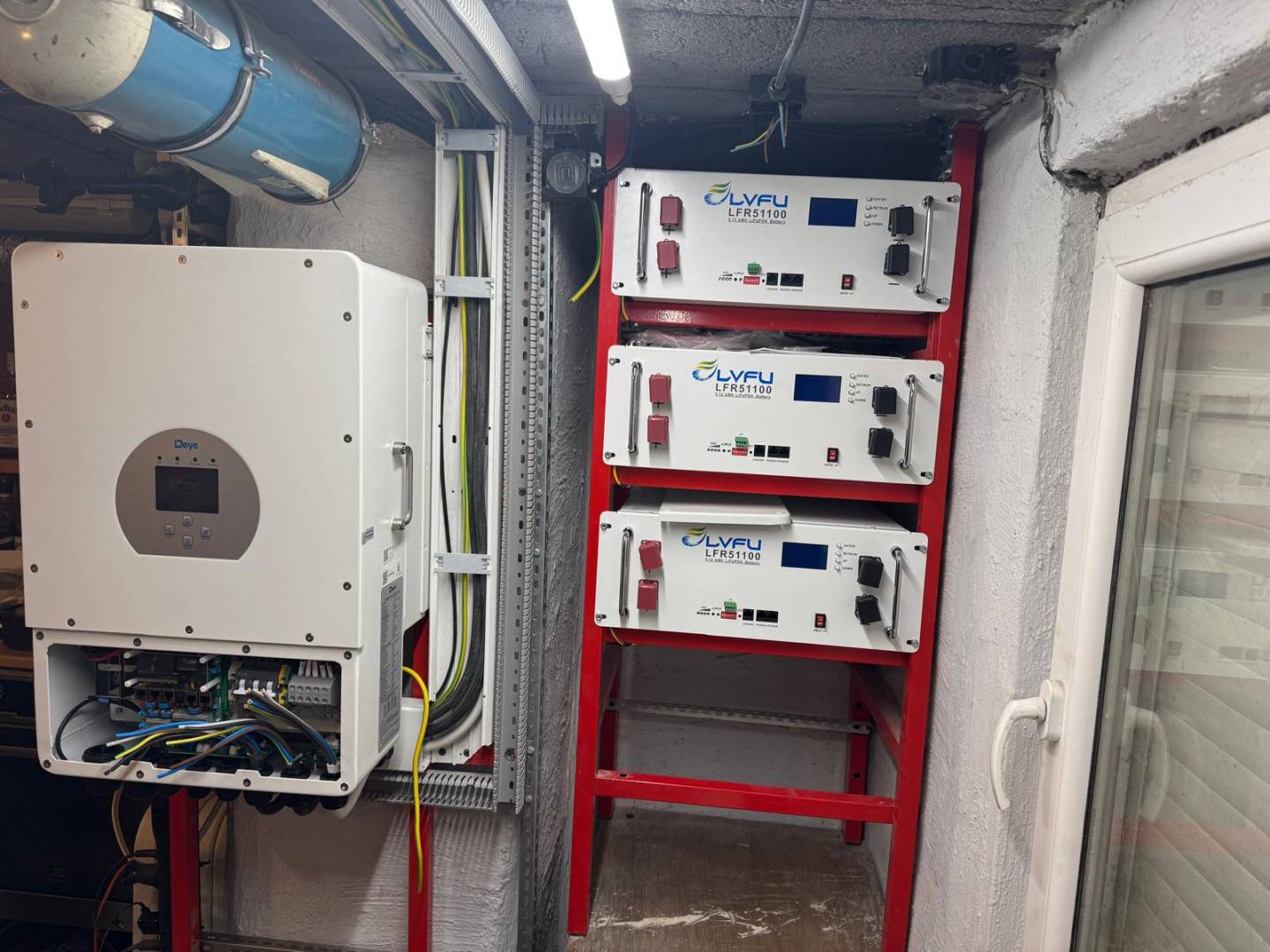

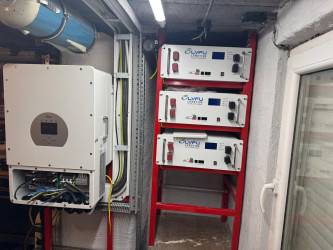

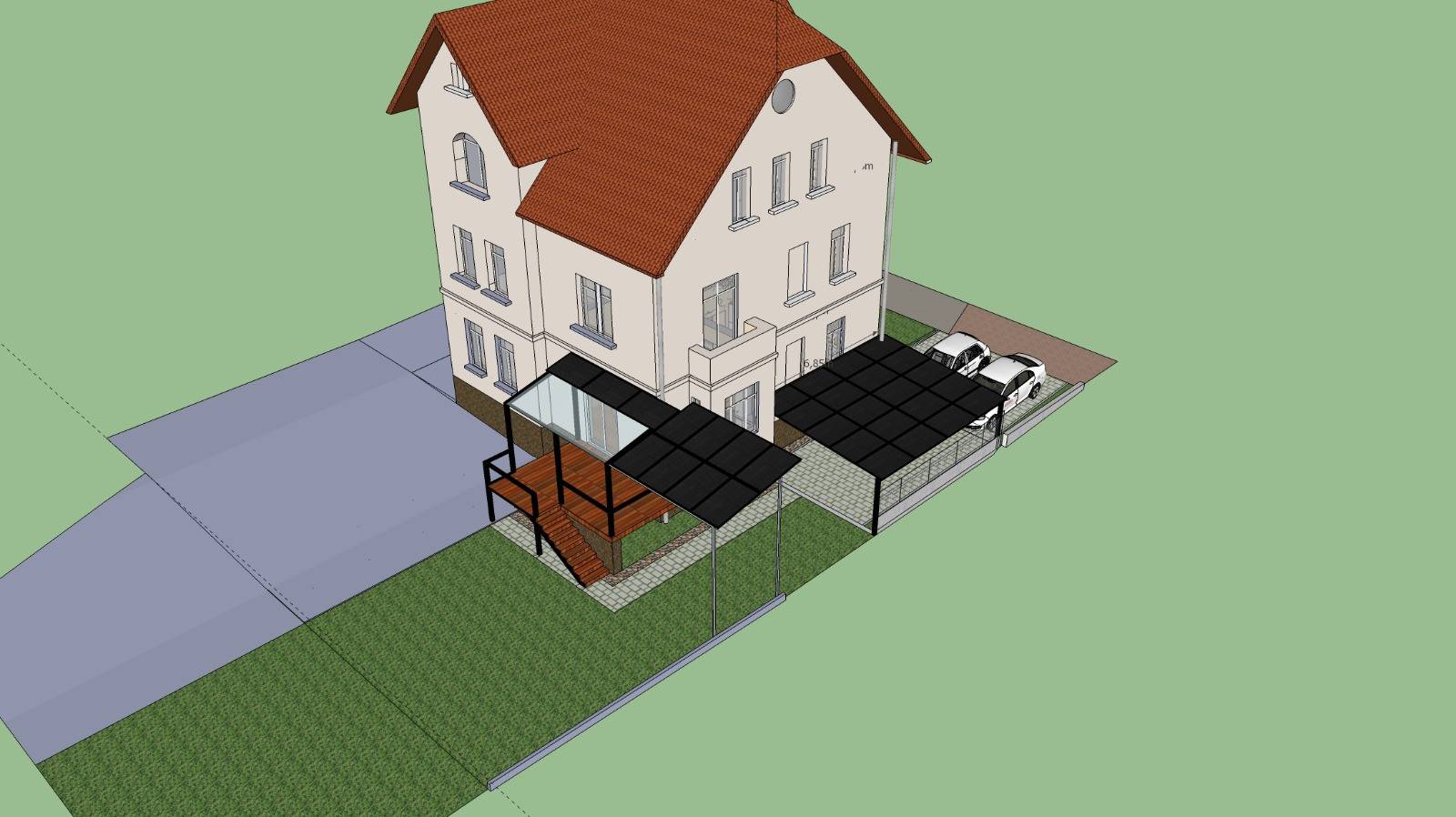

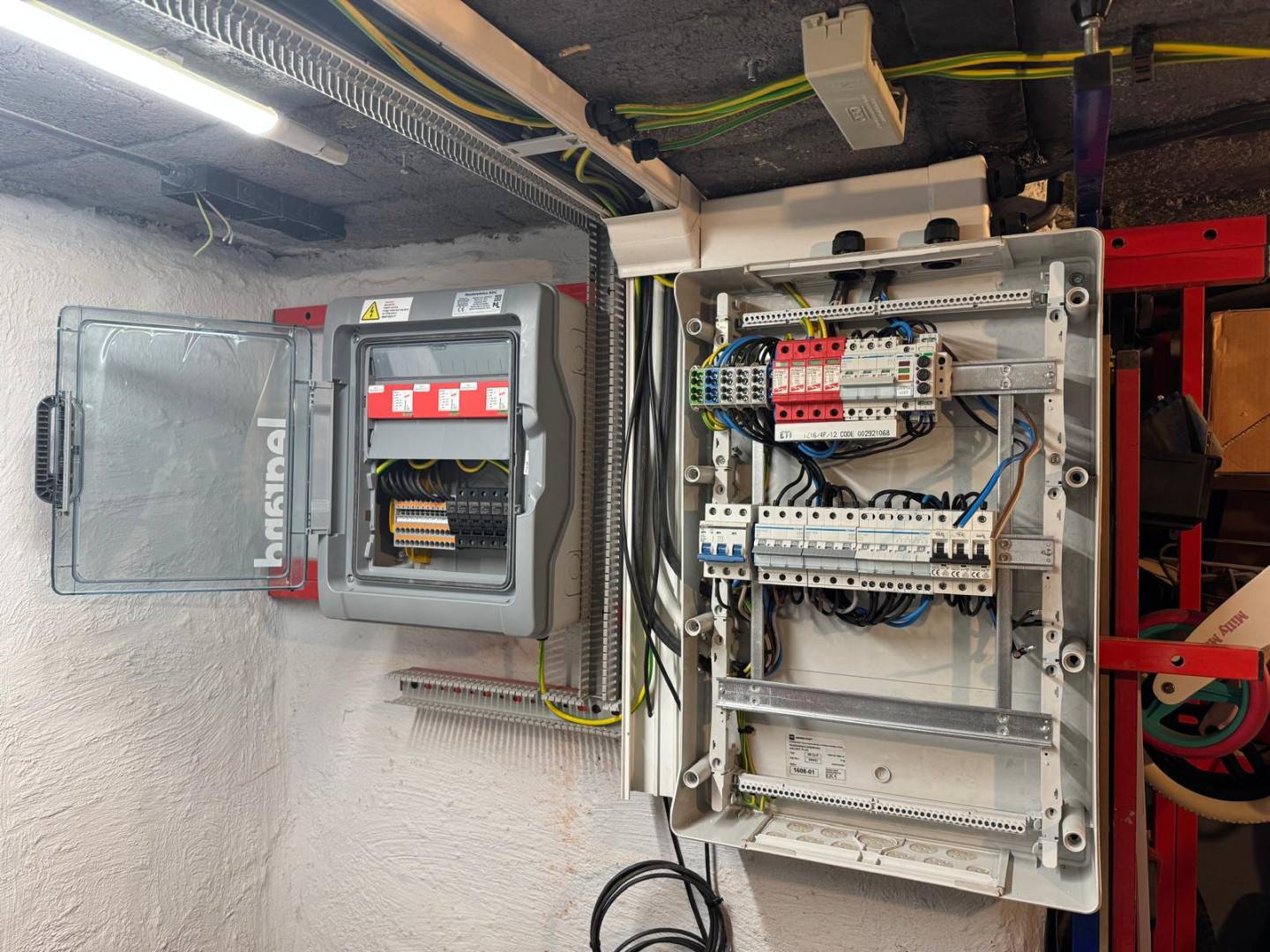

Trochę więcej danych na zdjęciach dla ogółu. Trzeba zabezpieczyć to co na pierwszym zdjęciu - to z lewej z tym z prawym :) Wszystkie sugestie mile widziane.
Czytaj także:
Magazyn energii
Potrzebuję magazyn energii do instalacji fotowoltaicznej 25 KW
Podłączenie wyłącznika nadprądowego 3P (2P+P)
Szanowni koledzy,Czy poniższe podłączenie jest poprawne?Wiem, że w
magazyn energii
Poszukuje dobrego magazynu energii pod EasySolar II 24/3000/70-32 (
Na co zwrócić uwagę wykonując rozdzielnicę elektryczną?
Wiele osób zadaje pytanie: od czego zacząć wykonywanie instalacji e
Jak oszczędzać na prądzie dzięki taryfom dynamicznym i ma
Rosnące ceny energii sprawiają, że coraz więcej osób szuka sposobów
Czego nie wiesz o aparaturze modułowej?
Czy wiesz, że możesz zaoszczędzić miejsce i czas w rozdzielnicy, ni
@Industry Manager Dzień dobry,
można rozważyć NZM od Eaton - na 250A model NZMN2-A250 nr 259094 z członem termomagnetycznym A.

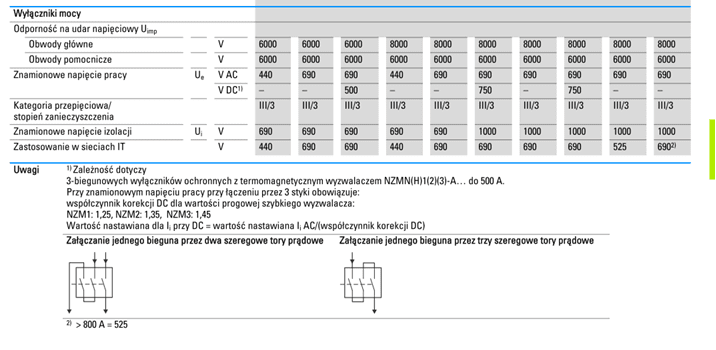

Można podać napięcie 250VDC na biegun ,poniżej sposoby sznurowania
