Podłączenie wyłącznika nadprądowego 3P (2P+P)

@PotezneNapiecie Dzień dobry,

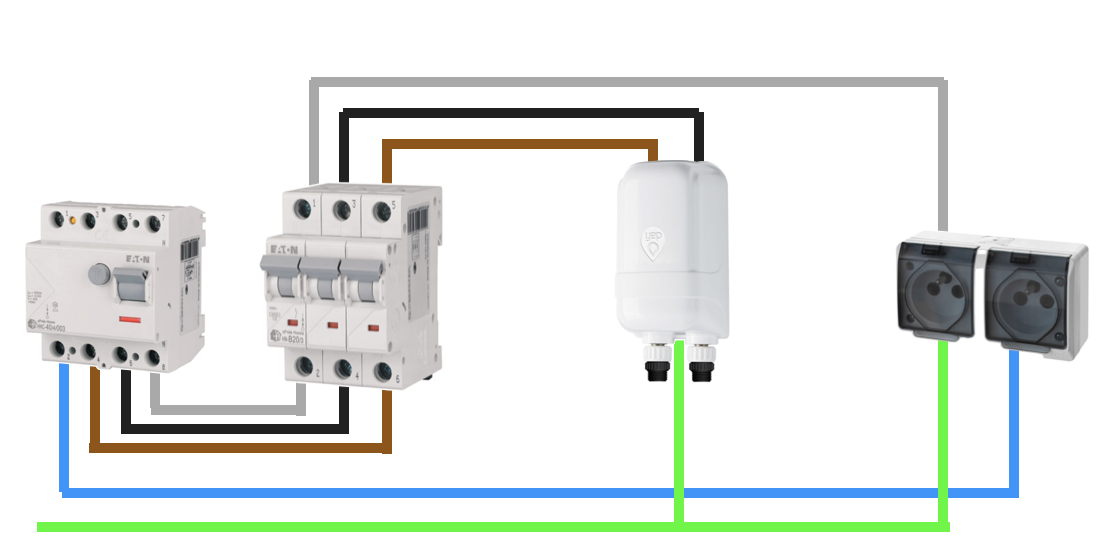

odnośnie kolorów podłączenia - przewód N w wyłącznikach różnicowoprądowych EATON, w tym w serii HNC prowadzimy z prawej strony aparatu. Na rysunku widzę z lewej i od razu zaznaczam, że kierujemy się instrukcją montażu producenta. Pozostałe kolory przewodów do gniazd to chyba na roboczo - bo też są niepoprawne, więc po prostu je pominę.

Co do podłączenia wył. nadprądowego - takie rozwiązanie powoduje asymetryczne obciążenie aparatu i tak jak zauwazyles brak selektywnosci. Jesli grzałka i gniazdo maja różny prad roboczy i rozne przekroje, to taki dobór jest błędny. Przykładowo: wyłącznik 20A nie chroni skutecznie gniazda o obciążalności 16A. Ja bym sugerował zastosować po prostu wyłącznik 2-biegunowy np. HN-B16/2 (2 tory zabezpieczone zwarciowo).

Zachęcam do zapoznania się z artykułem na moim blogu: Budowa i działanie wyłącznika nadprądowego

Link: https://kanalelektryczny.pl/budowa-i-zasada-dzialania-wylacznikow-nadpradowych/

W przypadku gdy nastąpi przekroczenie obciążenia zabezpieczenia nadpradowego tzn. jeśli będzie płynął zbyt duży prąd wywali nadpradowy. W przypadku jeśli jakiś prąd powyżej wartości znamionowej RCD upłynie np na przewód ochronny wywaliłem RCD.

Samo RCD nie chroni sprzętu a służy do ochrony ludzi przed porażeniem w przypadku gdy na obudowie pojawi się napięcie.

Podłączenie grzałki wzbudzą moje lekkie podejrzenia, znasz jej dokładny numer katalogowy?

W przypadku przeciążenia/zwarcia wyłączy wyłącznik MCB natomiast w przypadku pojawienia się ponadstandardowych prądów upływowych wyłączy wyłącznik RCD. W obu przypadkach zatem przy jakiejkolwiek anomalii pozbawisz zasilania na jednym i drugim urządzeniu jednocześnie.

Należy również zwrócić uwagę na fakt, że taki układ do książkowych nie należy, aczkolwiek jakże często stosowany niestety np. przy podłączaniu kuchni indukcyjnych wraz z piekarnikiem...
