Dzień dobry, mam pytanie odnośnie sposobu wprowadzenia zasilania do skrzynki/puszki odgałęźnej na zewnątrz budynku. W ziemi mam poprowadzoną rurę DVR (arot) o średnicy 50 mm. Jest w niej kabel zasilający YKY 3x2,5 mm2, który będzie zasilał urządzenia przy bramie wjazdowej (m.in. bramę automatyczną, oświetlenie przy wjeździe, domofon, itp.). Arot ten wychodzi z ziemi blisko bramy wjazdowej, zaś kabel zasilający chcę wprowadzić do puszki odgałęźnej (z której już poprowadzę zasilanie do poszczególnych urządzeń osobnymi kablami poprzez dławiki na ścianach puszki). Widoczną część arota prawdopodobnie osłonię dodatkowo szarą rurą PVC (ze względów estetycznych).
Mam tylko zagwozdkę odnośnie wprowadzenia samego kabla zasilającego. W jaki sposób go wprowadzić do puszki, by woda nie dostała się ani o jej środka, ani do wnętrza arota? Brałem pod uwagę następujące rozwiązania:
a) wprowadzenie samego kabla do dołu puszki poprzez dławik kablowy, a końcówkę arota luźno zostawić oprzeć o dół puszki (ale widzę tu ryzyko wlewania się wody do arota podczas opadów)
b) wywiercenie otworu fi50 w dole puszki, a następnie wprowadzenie arota razem z kablem (i ewentualne uszczelnienie tego miejsca silikonem)
Odpowiedzi (2)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
Obawiam się tego, że do środka arota może dostać się woda/wilgoć (na odcinku, w którym biegnie w ziemi np. poprzez niewidoczne uszkodzenia), przez co gdybym go wpuścił bezpośrednio do puszki, w której dokonywałbym połączeń poszczególnych żył, to mógłbym w ten sposób wprowadzić do środka wilgoć/wodę. A to mogłoby skutkować kondensacją pary wodnej, jej skraplaniem na np. złączkach WAGO, co mogłoby powodować wyzwalanie wyłącznika różnicowo-prądowego.

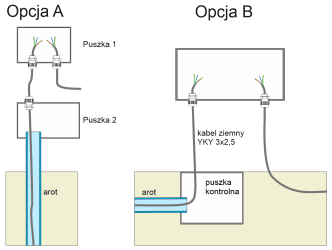

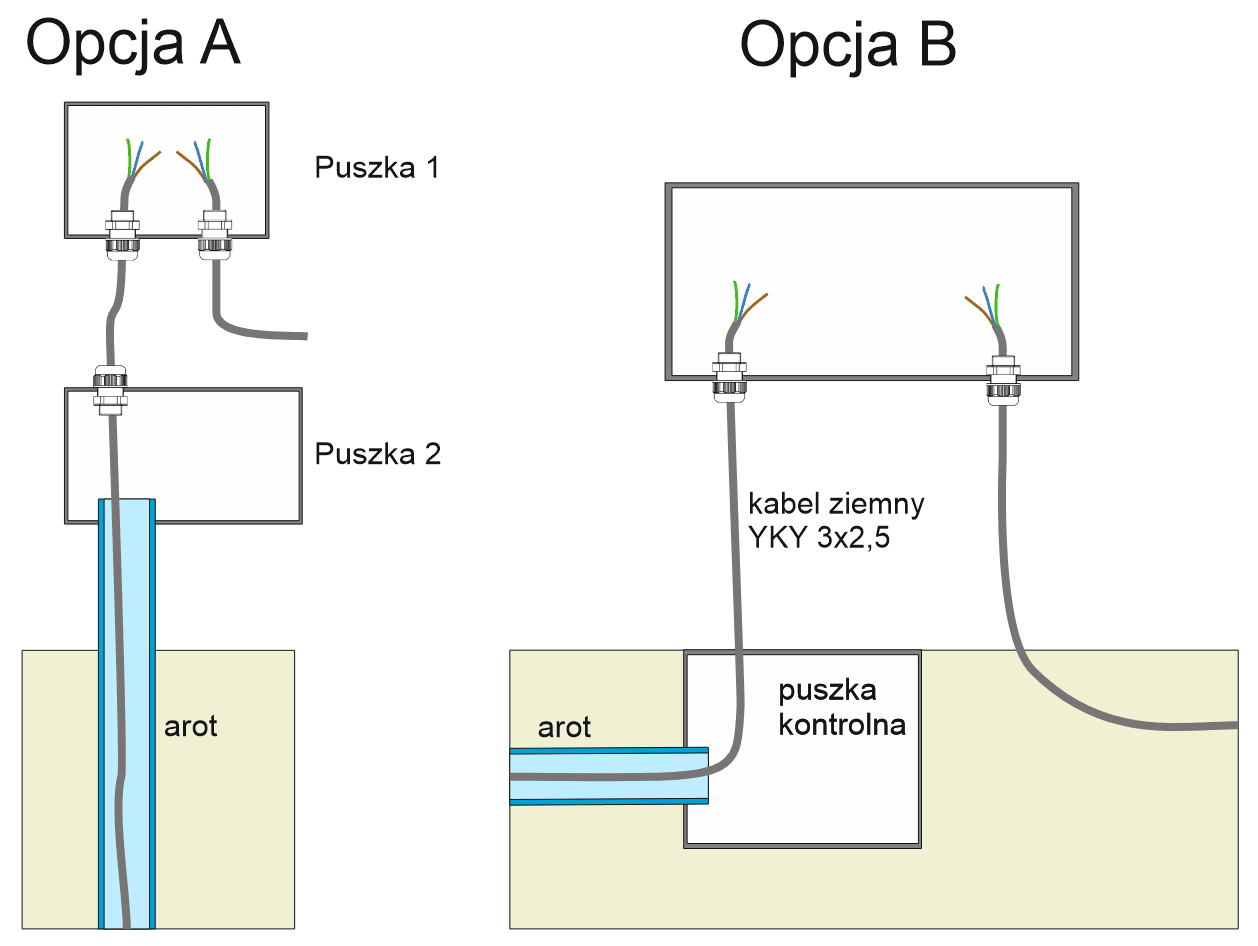

Dlatego myślałem o alternatywnych opcjach (które przedstawiłem na załączonym rysunku):
Opcja A) arot wprowadzamy do puszki nr 2 poprzez zwykły otwór. Puszka ta ma robić jedynie za punkt przejścia arot -> kable ziemne i jako osłona zakończenia arota przed wodą. Właściwych połączeń żył dokonujemy w osobnej hermetycznej puszce nr 1, do których kable wchodzą poprzez dławiki (więc nie będzie tam wilgoci).Opcja B) arot wchodzi w ziemi do studzienki gruntowej, np. takiej jak tu: https://hurtowniatechnik.pl/userdata/public/gfx/2500/4adc58ce4e80a92ae2ad64f478c4.jpg
Dookoła studzienki jest piasek (by ułatwić odpływ wody). Arot się kończy, a dalej już idą same kable ziemne, które po wyjściu na powierzchnię wchodzą do hermetycznej puszki poprzez dławiki i tam można już dokonać połączeń poszczególnych żył (bez ryzyka wody/wilgoci).Co o tym sądzisz?
-
Czytaj także:
Telewizor na zewnątrz.
Jeden ze znajomych poprosił mnie niedawno o doradzenie w sprawie wy
Monitoring na zewnątrz
Cześć.Chcę założyć monitoring na zewnątrz na kamerach IP zasilanych
skrętka UTP na zewnątrz
Czy każdy czarny kabel typu skrętka to kabel zewnętrzny ?
Organizacja warsztatu – o czym warto pamiętać
Jak zorganizować warsztat, by efektywnie wykorzystać przestrzeń rob
Mufa żywiczna odgałęźna – skuteczna ochrona i niezawodnoś
Jak bezpiecznie zabezpieczyć połączenia kablowe w sieciach niskiego
Pożar magazynu energii – jakie jest realne ryzyko? Lepiej
Wraz z rosnącą popularnością magazynów energii pojawiają się pytani
Można wprowadzić do puszki sam kabel, a rurę uszczelnić dławnicą czopową:
Wkład uszczelniający do rur przepustowych o śr. wew. 134-148mm (dławnica czopowa) EP-AM140 – ENERGY PARTNERS | TIM SA
lub doprowadzić arota do puszki i uszczelnić go dławnicą gumową:
Dławica izolacyjna gumowa BDE 48 – F-ELEKTRO | TIM SA
