Uziemienie złącza licznikowego.

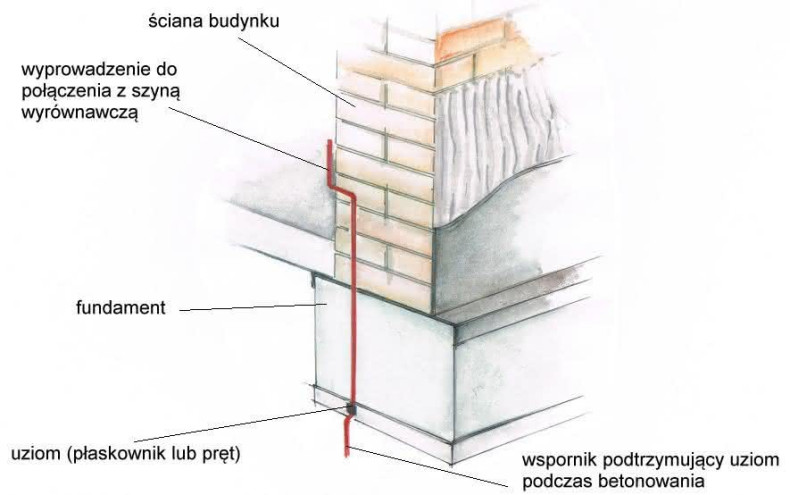

Czy powinno się uziemić /doziemić złącze licznikowe w domku jednorodzinnym (instalacja TN-C-S) jeśli on nie ma uziemienia fundamentowego ani otokowego?

Jakie rezystancję takie uziemienie powinno mieć czy tak jak otok poniżej 10 ohm ? czy może mieć inna wartość ?

Jak to powinno wyglądać prawidłowo w przypadku poprawy takiej sytuacji?

Odpowiedzi (4)

  • Piotr Bibik Ekspert ds. Inteligentnych budynków

    • Ostatnia wizyta:
    • W serwisie od:
    • 185 pytań
    • 2249 odpowiedzi
    • 98.8% pozytywnych ocen od użytkowników

    Co to znaczy poprawy? Czy to oznacza, że w domu będzie instalowane uziemienie i szyna wyrównania potencjałów, a docelowo instalacja będzie zmieniana na TN-S (przejściowo z TN-C-S)?

    Maksymalną rezystancję uziemienia złącza licznikowego powinien określać projekt, wykonany przez osobę z odpowiednimi uprawnieniami.

    Jeżeli mówimy o Uziemieniu ochronnym, czyli połączeniu z ziemią jednego, lub wielu punktów sieci, instalacji lub urządzeniń dla zabezpieczenia przed porażeniem prądem elektrycznym, to zadaniem takiego układu uziemień jest:

    • odprowadzenie i rozproszenie prądów udarowych w ziemi,
    • połączenie wyrównawcze między przewodami odprowadzającymi,
    • obniżenie napięć dotykowych i krokowych do poziomu napięć rażeniowych długotrwale dopuszczalnych.

    W takim wypadku z reguły jest zalecane łączenie ze sobą uziemień. To poprawia jakość uziemienia i wspomaga wyrównanie potencjałów.

    Ale to teoria, a wizja lokalna i szczegóły których obecnie nie znamy mogą prowadzić do innych wniosków.


      • Ostatnia wizyta:
      • W serwisie od:
      • 9 pytań
      • 156 odpowiedzi
      • 93.1% pozytywnych ocen od użytkowników

      @Piotr Bibik: poprawa w sensie wykonanie instalacji uziemienia/ doziemnienia punktu podziału PEN w Rozdzielni licznikowej.

      Czy jest to konieczne ? kolega @LucasT: nakreślił że nie więcej niż 30 ohm.

      Bo przez twoją wypowiedź rozumiem że dla polepszenia jakości uziemienia było by wskazane wykonianie takiego uziemienia.

    • Piotr Bibik Ekspert ds. Inteligentnych budynków

      • Ostatnia wizyta:
      • W serwisie od:
      • 185 pytań
      • 2249 odpowiedzi
      • 98.8% pozytywnych ocen od użytkowników

      @Adus: Do tej pory (w budownictwie mieszkaniowym) nie spotkałem się z sytuacja w której byłaby zalecana minimalna wartość rezystancji uziemienia. Zazwyczaj podawana jest wartość maksymalna, a jeśli uda się uzyskać mniejszą rezystancją uziemienia to tylko lepiej.

      W praktyce, nie mamy wpływu na zmiany rezystancji samego gruntu, więc możemy regulować rezystancje uziemienia poprzez dołozenie kolejnych metrów bednarek, lub "szpilek".

      Są pewne zasady, na podstawie których można szacować jak rozłożyć uziomy pionowe aby uzyskać najlepsze możliwe wyniki (jaie zachować odległości między szpilkami), a na podstawie pomiarów rezystywności gruntu można szacować ile stali trzeba dać do uzyskania odpowiedniej rezystancji. Szacować bo dopiero pomiary wykonanego uziemienia to potwierdzą.

      Wpisz w Google: Jak zrobić uziemienie? Pierwszy na liście powinien być kompleksowy poradnik w tym temacie :)


    • Ostatnia wizyta:
    • W serwisie od:
    • 13 pytań
    • 601 odpowiedzi
    • 62% pozytywnych ocen od użytkowników

    Z tego co kojarzę wymóg ZE jest tylko taki, że nie może przekroczyć 30 om. Ale i tak będziesz musiał mieć protokół odbioru więc uważam że jeden mail i będziesz wiedzieć dokładnie:)
