Witam , pewnie powie zagadnienie ale widzę że każdy zadaje inne pytania dotyczące tego problemu.
Dodaje zdjęcia rysunków instalacji którą wykonałem ( później wstawię zdjęcie gotowej rozdzielnicy) dodaje je w celu potwierdzenia poprawności wykonanej pracy , lubię znać zdanie innych czy to co zrobiłem jest waszym zdaniem dobrze wykonane.
Mianowicie dom piętrowy , do domu doprowadzony kabel 4 żyłowy (3 fazy plus PEN ) parter jest po gruntownym remoncie i wymianie całej instalacji na przewody 3 żyłowe , piętro pozostaje na starej instalacji 2 żyłowe przewody.

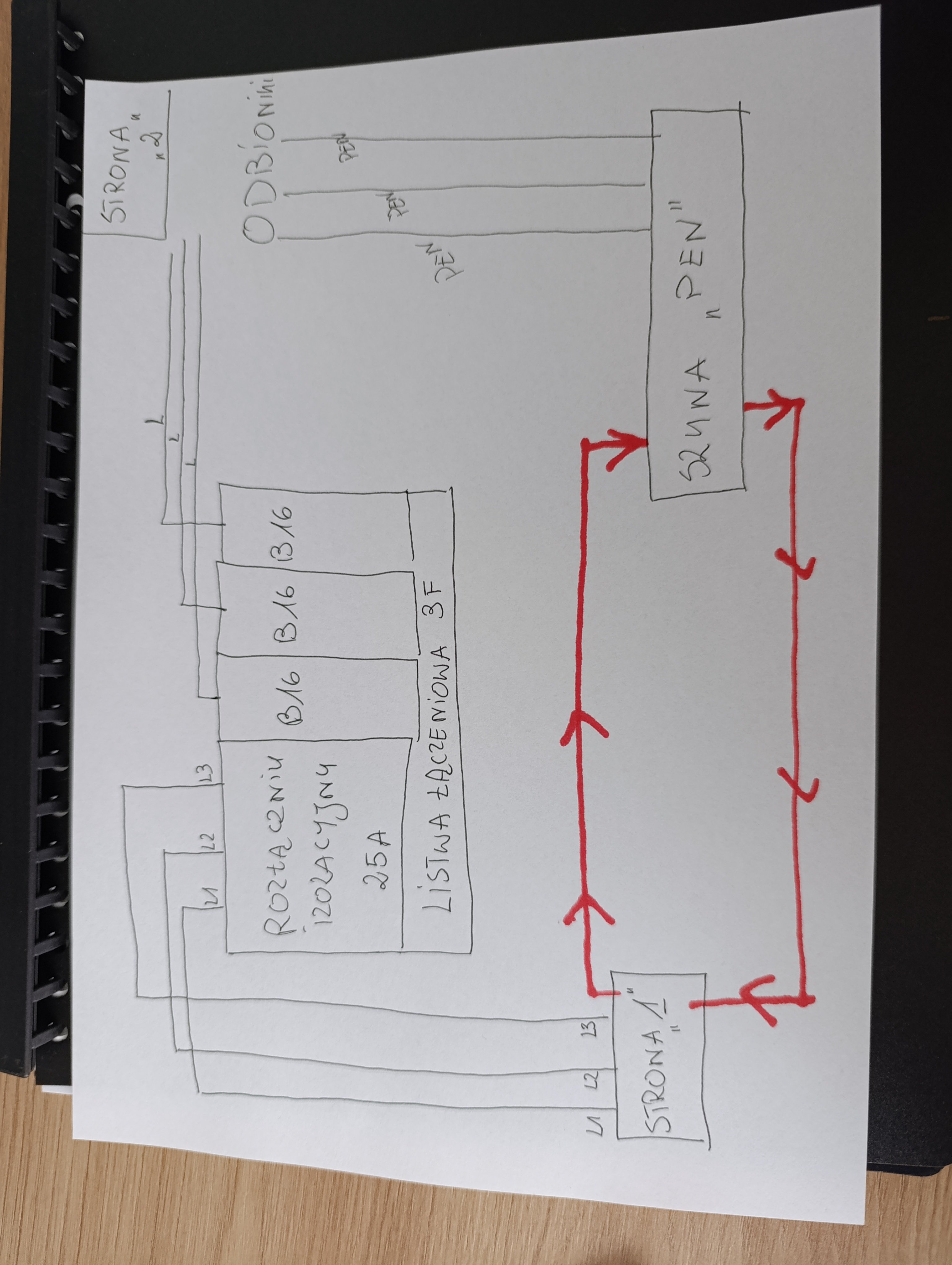

Na rysunkach kolorem czerwonym zaznaczyłem przewód PEN przed podziałem ( za licznikiem poszedłem do listwy PEN na piętrze gdzie zostaje stara cześć instalacji 2 żyły , następnie z tej listwy poszedłem do bloku rozdzielczego w którym wykonałem podział i dodatkowo uziemilem) zielony PE po podziale , N niebieski po podziale.
Wszystkie łączenia zabezpieczeń wykonałem przewodami 10mm2, dodatkowo punkt podziału dodatkowo uziemilem przewodem 16mm2.
Całość znajduje się w jednej dużej rozdzielnicy
Pytanie czy waszym zdaniem poprawnie wykonałem podział przewodu PEN , i czy RCD które użyłem będą działać prawidłowo w takim układzie ??
W domu jest zainstalowana płyta indukcyjna o mocy 7,5 kw , a oprócz tego nie będą instalowane żadne silniki 3 fazowe , hydrofory , lub maszyny.
Liczę na obiektywna ocenę , lub wytknięcie popełnionych błędów :)
Odpowiedzi (1)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
Czytaj także:
Czym się różni układ sieciowy TNC od TNS? Czy ma to jakie
Czym się różni układ sieciowy TNC od TNS? Czy ma to jakieś znaczeni
Układ trójkąt gwiazda
Witam serdecznie. Potrzebuję zabezpieczyć od strony zasilania silni
Układ trójkąt gwiazda
Witam serdecznie. Potrzebuję zabezpieczyć silnik mieszalnika betonu
![Internet rzeczy, układ ESP i serwery chmurowe w świecie elektryka [infografika]](https://laczynasnapiecie.pl/media/cache/article_recommended_list/uploads/article/5f7b71a2b4646514370389.jpg)
Internet rzeczy, układ ESP i serwery chmurowe w świecie e
Internet rzeczy - koncepcja, wedle której jednoznacznie identyfikow
Ochrona falowników łańcuchowych w wolnostojących instalac
Jak chronić farmy fotowoltaiczne przed gniewem natury? Poznaj spryt
Seria GLCM – co oferuje napędzany silnikiem układ przełąc
Firma LOVATO Electric wprowadza na rynek serię GLCM – napędzanych s
Niewielkie zainteresowanie, więc ja coś podpowiem.
Dwie uwagi: po pierwsze w jakim celu RCD 3-f w tej sytuacji? chyba że jako zabezpieczenie selektywne, ale osobiście nie widzę większego sensu poza tym musiałby być to RCD 0,3mA, w przypadku 0,03mA najpewniej będzie reagował razem z reakcją kolejnego wyłącznika (więc i tak wszystko zostanie wyłączone). Prawdopodobnie namieszało Ci to w odbiorach neutralnego, bo chcesz je pospinać za poszczególnymi RCD 1-f? chyba nie na tej górnej szynie N? Po drugie, dlaczego lecisz z PEN na górę i wracasz? Zamiast wejść z licznika na jak to nazywasz „punkt podziału” i z niego bezpośrednio na górę. Osobiście PE 16mm podłączyłbym bezpośrednio na drugi zacisk ogranicznika. To tak po wstępnej analizie, może Koledzy jeszcze się czegoś dopatrzą.
EDIT
Po doczytaniu, piszesz o płycie ind. więc można przypuszczać, że RCD3-f właśnie do niej niejako przynależy, więc ok, ale w tej sytuacji RCD 1-f nie powinny być zasilone zza niego !
