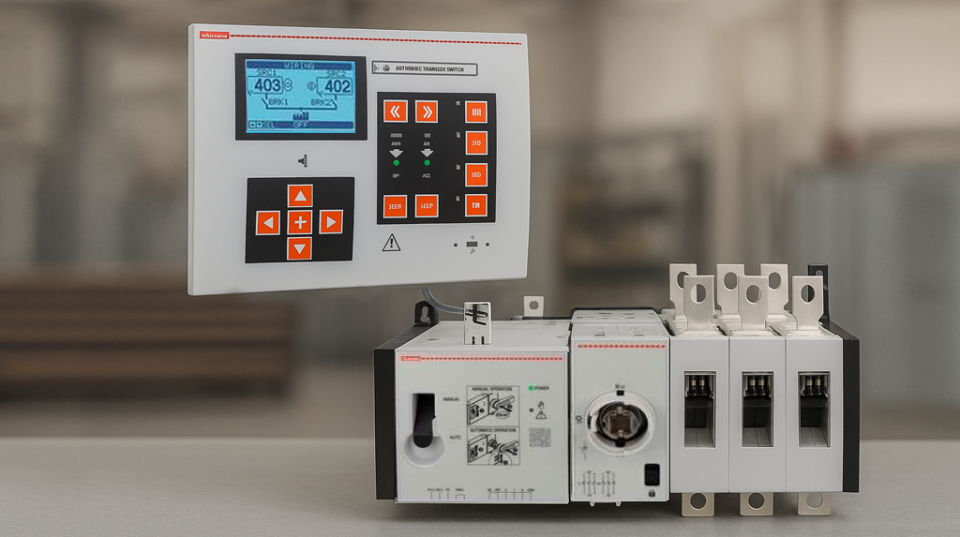

Nowa rodzina urządzeń serii GLCM od LOVATO Electric to industrialne układy przełączne z napędem silnikowym, zaprojektowane do automatycznego przekazywania zasilania między linią główną a linią pomocniczą, co pozwala na zachowanie ciągłości pracy w systemach o priorytetowych obciążeniach. Urządzenia znajdują zastosowanie w sektorze przemysłowym - m.in. do zasilania linii produkcyjnych czy systemów przeciwpożarowych, a także w sektorze terciarnym, gdzie działanie infrastruktury krytycznej, takiej jak lotniska, metro czy szpitale, wymaga nieprzerwanej dostępności energii.
Specyfikacja i warianty techniczne
Zakres mocy i wykonania
Seria GLCM jest oferowana w wersjach 3- i 4-polowych oraz spełnia normy IEC/EN. Zakres prądowy obejmuje wartości od 125 A do 315 A w wersjach IEC. Dla rynku północnoamerykańskiego dostępne są modele zgodne z normą UL1008 o prądach 100 A i 200 A.
Zasilanie napędu i wersje adaptacyjne
Urządzenia dostępne są w trzech wariantach napięcia napędu: 24 V DC, 110–125 V AC/DC oraz 208–277 V AC. Taka różnorodność umożliwia ich instalację w wielu systemach zasilania.
Funkcje diagnostyczne i komunikacyjne
Na panelu przednim układu znajdują się dwa wskaźniki LED - jeden informujący o zasilaniu napędu, drugi o stanie alarmu. System kodów sygnalizacyjnych ułatwia diagnostykę urządzenia poprzez szybkie odczytanie rodzaju alarmu. Dodatkowo wbudowane wyjście przekaźnikowe umożliwia przekazywanie sygnału statusu przełączenia.
Wersje rozszerzone urządzeń GLCM oferują port optyczny dla wgrywania oprogramowania wewnętrznego lub połączenia z komputerem za pośrednictwem oprogramowania Xpress. Dostępne jest również gniazdo dla modułu rozszerzającego typu EXP, który może dodać dwa dodatkowe wyjścia przekaźnikowe lub port komunikacyjny RS-485 umożliwiający sterowanie i diagnostykę.
Taki port RS-485 umożliwia sterowanie przez urządzenie nadrzędne zgodne z Modbus-RTU, zmniejsza liczbę połączeń, redukuje czas montażu oraz minimalizuje błędy okablowania. Umożliwia ponadto pełny nadzór w czasie rzeczywistym nad stanem układu i natychmiastowe wykrycie nieprawidłowości - co jest szczególnie ważne w instalacjach wymagających nieprzerwanego zasilania.
Zastosowania w praktyce
Przemysł i infrastruktura krytyczna
Układy GLCM znajdują zastosowanie w przemysłowych liniach zasilania, gdzie przełączanie pomiędzy zasilaniem podstawowym a rezerwowym jest konieczne, aby uniknąć przerwy produkcyjnej. Ponadto są wykorzystywane w systemach ochrony przeciwpożarowej, kiedy niezawodność zasilania ma charakter wręcz życiowy. W sektorze usługowym urządzenia te pomagają w zapewnieniu ciągłości pracy takich instalacji jak transport masowy, lotniska czy obiekty medyczne.
Integracja z automatyką i monitoringiem
Dzięki możliwościom komunikacyjnym (RS-485, Modbus-RTU) i diagnostyce on-line, urządzenia GLCM można integrować z systemami SCADA, umożliwiając monitoring stanu, planowanie czynności serwisowych oraz automatyczne zarządzanie przełączeniami bez konieczności ręcznego sterowania.
Współpraca z napędem rezerwowym
Seria GLCM została przewidziana również do współpracy ze sterownikami automatycznego przełączenia zasilania (ATS) oferowanymi przez LOVATO, co pozwala tworzyć kompletne rozwiązania - od generatora, przez ATS, po przełącznik „linia-linia”.
Wyzwania przy projektowaniu i eksploatacji
Choć urządzenia GLCM oferują rozbudowane funkcje, ich poprawne wdrożenie wymaga uwagi w kilku obszarach:
-
prawidłowy dobór prądu znamionowego urządzenia w odniesieniu do obciążenia,
-
zapewnienie odpowiedniego zasilania napędu (zgodnego z jednym z trzech wariantów napięcia),
-
uwzględnienie przestrzeni montażowej i tras kablowych, szczególnie przy wersji 4-polowej,
-
integracja z systemem sterowania i monitoringu, jeśli jest wymagana komunikacja i diagnostyka w czasie rzeczywistym,
-
zaplanowanie cykli serwisowych i testów przełączeń w warunkach rzeczywistych, aby urządzenie działało niezawodnie w momencie awarii linii podstawowej.
Podsumowanie
Seria GLCM napędzanych silnikiem układów przełącznych LOVATO Electric stanowi zaawansowane narzędzie do zapewniania ciągłości zasilania w systemach wymagających wysokiej niezawodności. Dzięki szerokiemu zakresowi prądowemu, trzem wariantom napięcia napędu i rozbudowanym funkcjom diagnostycznym oraz komunikacyjnym - urządzenia te sprawdzają się w przemyśle, usługach i infrastrukturze krytycznej. Dla projektantów i inwestorów oznaczają one dostęp do technologii, która nie tylko spełnia wymagania przełączania zasilania, lecz także odpowiada na potrzeby monitoringu i integracji. Wdrażanie takich rozwiązań wymaga jednak uwagi przy doborze, projekcie i serwisie, aby urządzenie mogło efektywnie wspierać system zasilania w razie awarii.
