Witam.
Potrzebuje informacji.
W którym miejscu mogę podłączyć włącznik dzwonkowy, aby otwierać i zamykać bramę.

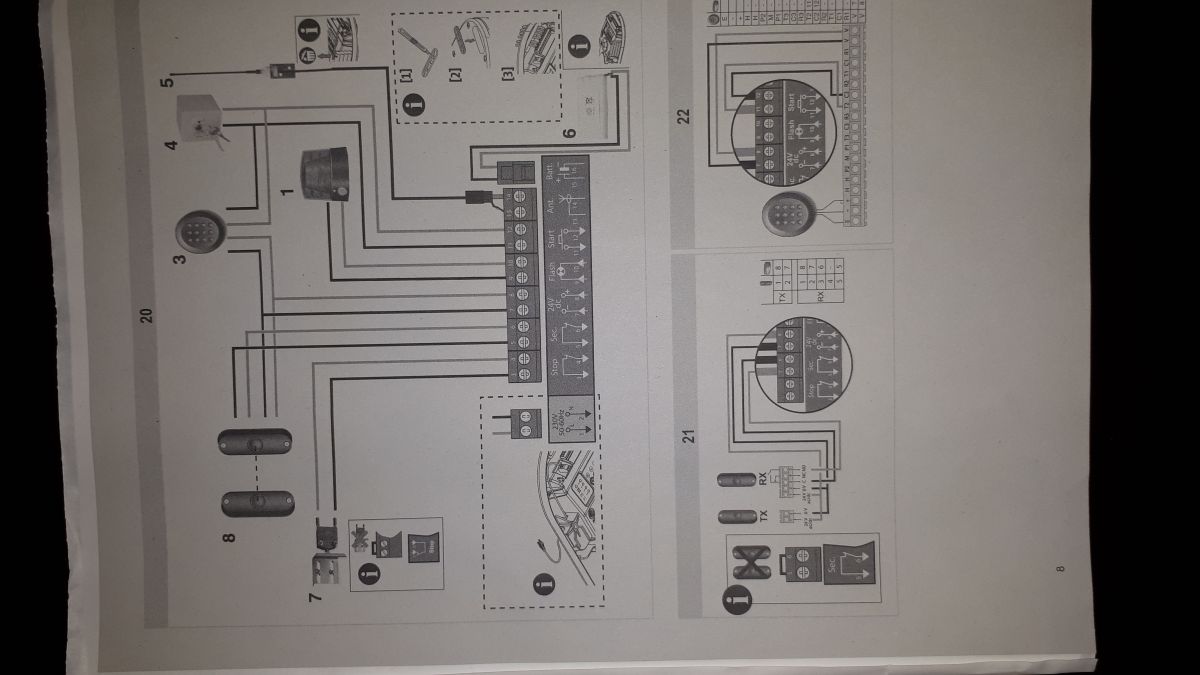

Schemat oraz silnik widoczne są na zdjeciach.
Pozdrawiam
Odpowiedzi (14)
-
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 212 pytań
- 2414 odpowiedzi
- 98.9% pozytywnych ocen od użytkowników

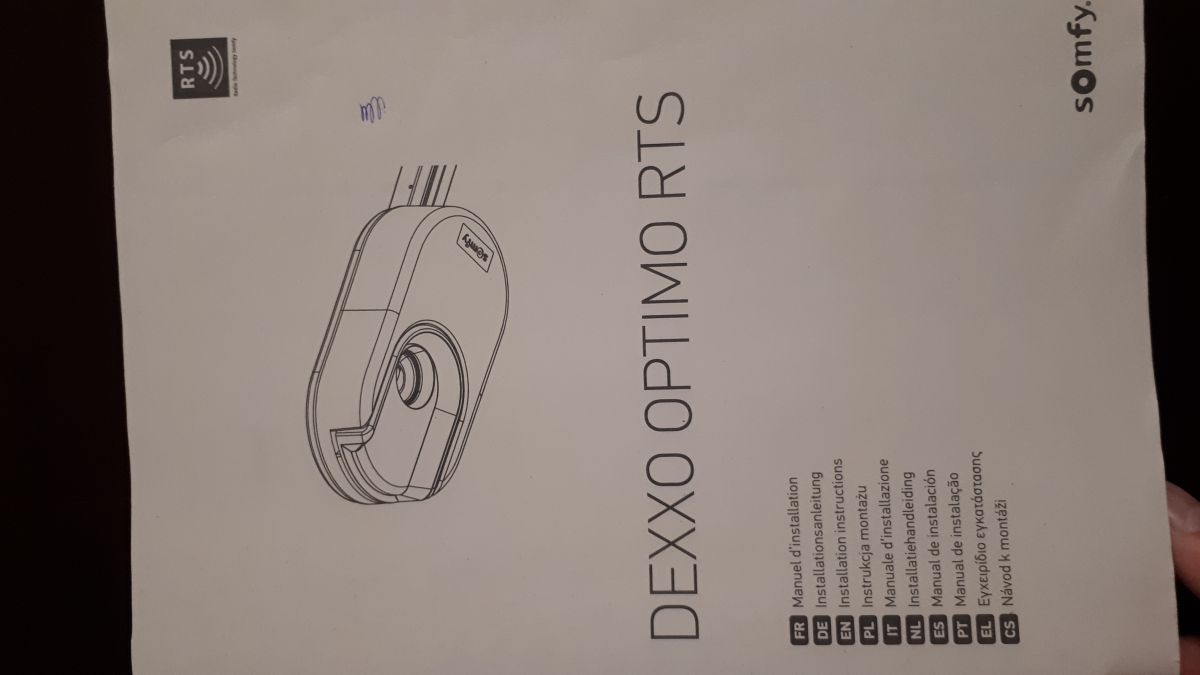

Poczytaj tu w instrukcji.
https://service.somfy.com/downloads/pl_v5/dexxooptimo_pl_2013.pdf
Tak na szybko (mogę się mylić więc sam doczytaj), w miejsce przełącznika na kluczyk zacisk 11 i 12.
-
@Piotr Bibik: Tak wlasnie podłączylem i działa. Dziekuję
-
- Ostatnia wizyta:
- W serwisie od:
- 21 pytań
- 1127 odpowiedzi
- 97.4% pozytywnych ocen od użytkowników
@ajotnet:Mnie się wydaje że element na stykach 3-4 odpowiada za czujnik krańcowy/kontaktron podłączony do drzwi w garażu. Komunikacja pieszych w drzwiach garażowych.
Łącznik raczej na pewno tam gdzie klucz. Jest opis start i symbol przycisku. Dodatkowo widać połączenie z klawiatury numerycznej również jest pod styki 11-12 aby otworzyć bramę.
Wyświetl
dodatkowe odpowiedzi (2)
-
- Ostatnia wizyta:
- W serwisie od:
- 21 pytań
- 1127 odpowiedzi
- 97.4% pozytywnych ocen od użytkowników
Według mnie powinieneś się podłączyć pod styki 11 i 12. Spróbuj najpierw tak, że weź kawałek żyły i dotknij śrubek z zacisków. Napęd powinien wystartować. Jeśli będzie działało dobrze, to tak podłącz. Uważaj tylko żeby nie dotknąć innych zacisków.
-
@Gwozdziu944: Tak podłaczylem i działa. Dziękuje
-
- Ostatnia wizyta:
- W serwisie od:
- 21 pytań
- 1127 odpowiedzi
- 97.4% pozytywnych ocen od użytkowników
Podłączyłeś napęd? Działa pod tymi stykami o których pisaliśmy?
-
Wszystko dziala jak nalezy. Przepraszam ze po tak dlugim czasie odpisuję ale dopiero teraz moglem to poskladac w calosc.
-
@Gwozdziu944: W weekend to zrobie. Dam znać.
-
- Ostatnia wizyta:
- W serwisie od:
- 74 pytań
- 2116 odpowiedzi
- 88.8% pozytywnych ocen od użytkowników
Ta stacyjka jest prawo - środek - lewo czy włącz wyłącz tylko. Po rysunku widać że przewód 2x. Poskładane to masz już elektrycznie ? Gdzie umiejscowiona jest ta stacyjka zewnętrznie czy wewnętrznie ?
-
- Ostatnia wizyta:
- W serwisie od:
- 21 pytań
- 1127 odpowiedzi
- 97.4% pozytywnych ocen od użytkowników
@ajotnet:Ta stacyjka jest do dokupienia jako dodatkowe urządzenie. @Krzysztof_Antczak napisał że chce podłączyć przycisk dzwonkowy pod to.
A tu masz nr. katalogowy Somfy tej stacyjki na kluczyk: 1841036
-
- Ostatnia wizyta:
- W serwisie od:
- 74 pytań
- 2116 odpowiedzi
- 88.8% pozytywnych ocen od użytkowników
Jakie zadanie ma ten klucz w bramie ? Czy uruchamiasz otwieranie bramy czy po prostu otwierasz lub zamykasz system ? Jest na czuwaniu czy po prostu jedziesz na urlop i blokujesz bramę na stałe kluczykiem jak w stacyjce ?
Zobacz więcejJakie zadanie ma ten klucz w bramie ? Czy uruchamiasz otwieranie bramy czy po prostu otwierasz lub zamykasz system ? Jest na czuwaniu czy po prostu jedziesz na urlop i blokujesz bramę na stałe kluczykiem jak w stacyjce ? Jeżeli klucz uruchamia otwieranie i zamykanie bramy to w te miejsce równolegle wpinasz przycisk i masz gotowe. Sam przycisk jest beznapięciowy.
