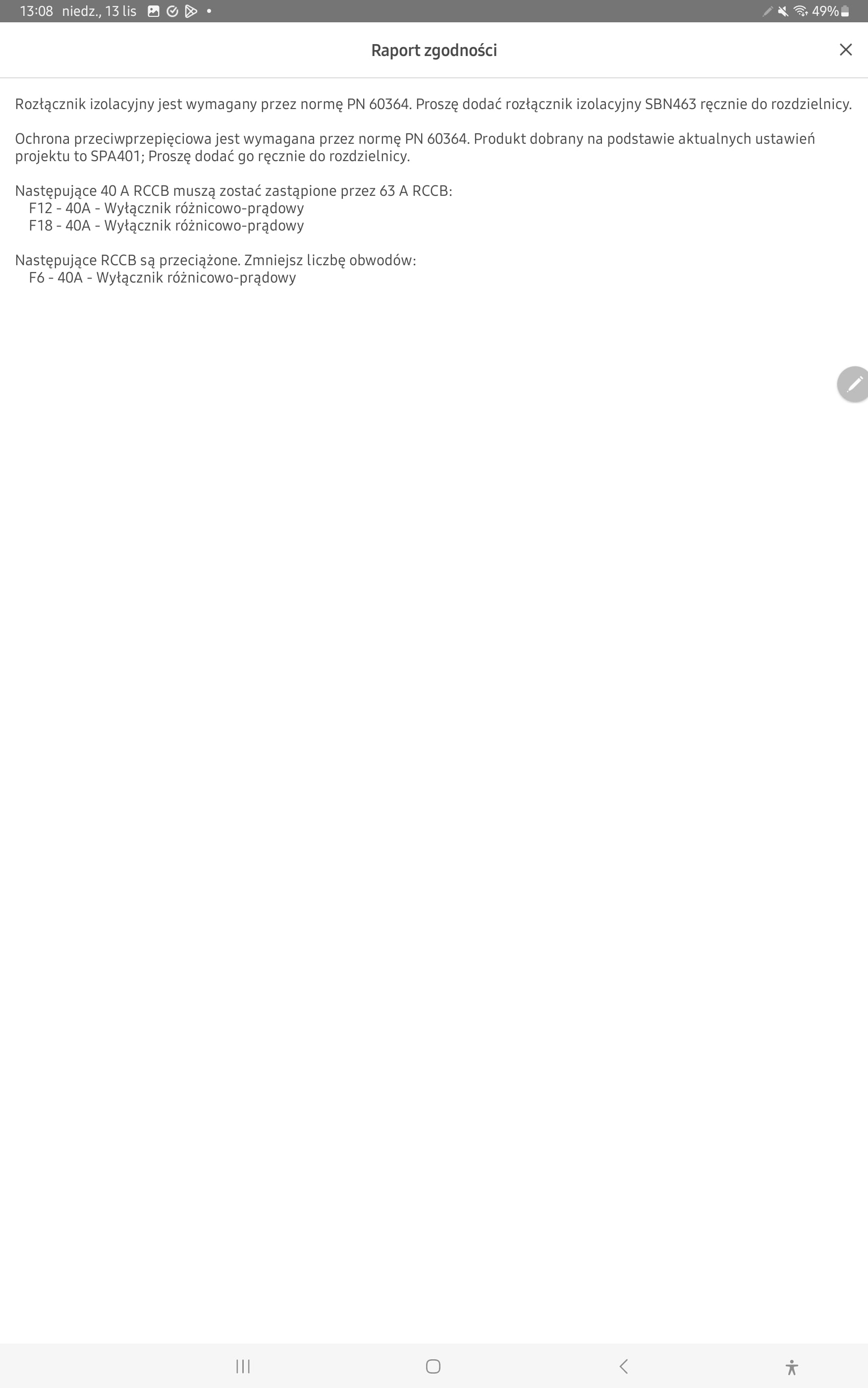

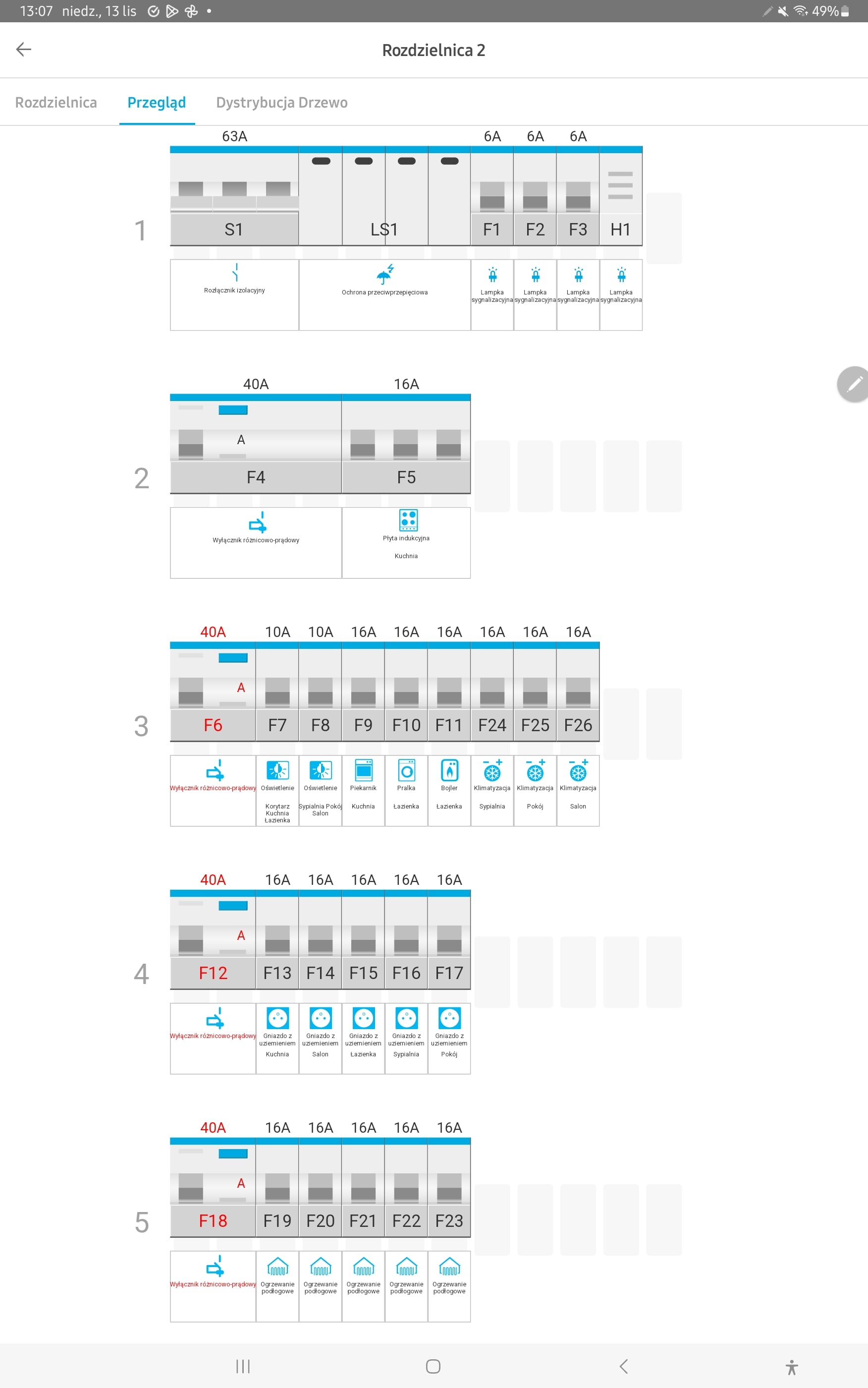

Cześć, skonfigurowałem w aplikacji Hagera skrzynkę i wyskoczyło mi, że wyłącznik izolacyjny i ogranicznik przepięć jest wymagany przez normę PN 60364 i teraz użyłem złych czy po prostu nie wykrył tych wyłączników? Po krótce, mam zasilanie 3 fazowe, zastosowałem wyłącznik izolacyjny 3P (SBN363), ogranicznik 4P (SPA931), dalej mam roznicówkę 3P (CDA440J), nadprądowy 3P (MBN316E) i dalej 3 różnicówki (CDA240J) na każdą fazę i wyłączniki 10A i 16A po ok 5-7 na każdą. Wyskoczyło mi, że mam użyć izolacyjnego SBN 463 i ogranicznik SPA401. Teraz pytanie czy mogę użyć bez problemu tych co użyłem czy muszą być te narzucone przez Hagera? Pytam bo mam już kupione i musiałbym się bawić w zwroty. W załączniku tablica
Odpowiedzi (5)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
@Darek Hager: izolacyjny w takim razie zastosuje 4P, a co do ogranicznika przepięć to może być ten SPA931 czy musi być ten SPA401? Jaka jest różnica? Tak samo jaka jest różnica między wyłącznikiem nadprądowym MBN116E, a MBS116?
-
Dariusz Placek Ekspert mgr inż. elektronik i informatyk
- Ostatnia wizyta:
- W serwisie od:
- 0 pytań
- 6 odpowiedzi
- 100% pozytywnych ocen od użytkowników
@emtede:SPA401 to ogranicznik przepięć o konstrukcji kombinowanej oparty o iskierniki. SPA931 to głównie rozwiązanie warystorowe, istotnie tańsze ale też mniej żywotne. Parametry elektryczne są bardzo zbliżone. MBN116E to MCB z zaciskami śrubowymi a MBS116 mają zaciski sprężynowe QuickConnect. Wrzuciłem link do filmu o tym rozwiązaniu
-
-
-
- Ostatnia wizyta:
- W serwisie od:
- 30 pytań
- 1754 odpowiedzi
- 98.6% pozytywnych ocen od użytkowników
-
- Ostatnia wizyta:
- W serwisie od:
- 82 pytań
- 1249 odpowiedzi
- 98.5% pozytywnych ocen od użytkowników
Dzień dobry, warto o taką radę zapytać specjalistów @SIEMENS @Phoenix Contact @F&F
Czytaj także:
Skrzynka
Chce wyrzucić licznik starej generacji z domu i zrobić w skrzynce n
Wasza skrzynka.
Pokażcie co w nich chowacie. Narzędzia oryginalne czy trochę tańsze
Skrzynka licznikowa
Potrzebuje skrzynkę z wnętrznościami (tablica, skrzynki na esy, roz
Przyłącze energetyczne do działki lub domu - poradnik
Dla całego procesu doprowadzenia energii na działkę kluczowych jest
![Montaż pompy ciepła – wybrane wytyczne elektryczne [poradnik PDF]](https://laczynasnapiecie.pl/media/cache/article_recommended_list/uploads/article/5f7ecb0615e08643796480.jpg)
Montaż pompy ciepła – wybrane wytyczne elektryczne [porad
Na montaż pompy ciepła przeznaczonej na potrzeby centralnego ogrzew
Organizacja warsztatu – o czym warto pamiętać
Jak zorganizować warsztat, by efektywnie wykorzystać przestrzeń rob
Trudno mi zawyrokować jednoznacznie bo dołączone dokumenty są dla mnie nieczytelne (bardzo niska rozdzielczość). Przydałby się widok struktury drzewa dystrybucji. Jakkolwiek co do zastosowania trójbiegunowego rozłącznika izolacyjnego mam pewne wątpliwości. W przypadku ogólnym instalacji w układzie z wyodrębnionym PE, biegun neutralny jest przewodem czynnym i jako taki, z pewnymi wyjątkami, powinien być rozłączany. Takie założenie jest po prostu bezpieczniejsze dla użytkownika i jako takie jest domyślnym w tej aplikacji . Te wyjątki o których mówię wymagają spełnienia to głównie odległość od punktu podziału i jego uziemienie. Przy okazji zapraszam na środowy webinar poświęcony współpracy HagerReady i HagerCAD
