Witam,
Posiadam miernik firmy Metrel 3155. Pytanie dotyczy pomiaru impedancji pętli zwarcia. Chodzi konkretnie o ustawienie parametrów przed pomiarem - sieć TN-C-S dla obwodu zabezpieczonego bezpiecznikiem nadprądowym o charakterystyce B16 i zabezpieczeniem różnicowo-prądowym. Wybieram funkcję pomiaru z uwzględnieniem RCD.

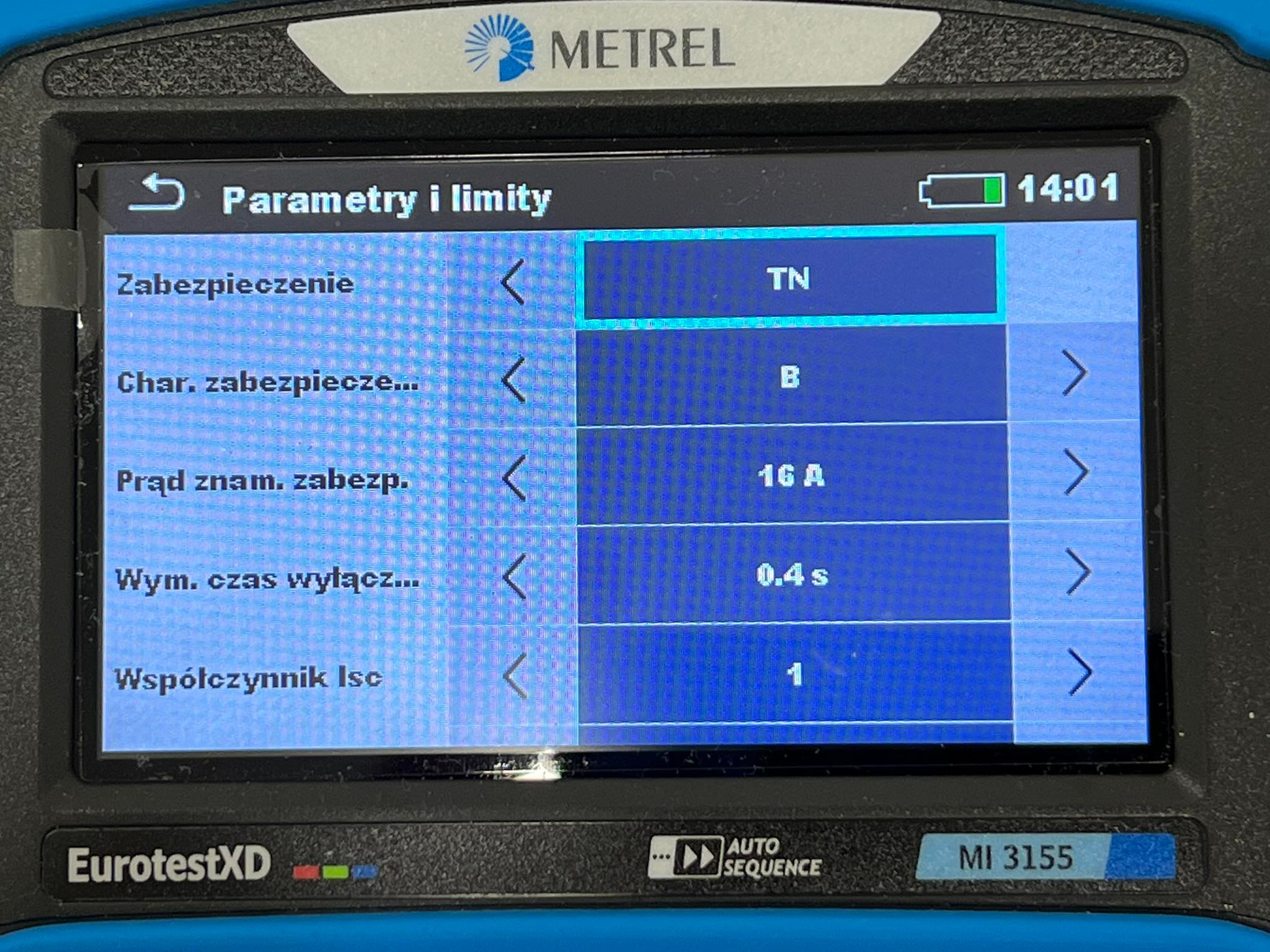

Między innymi należy ustawić:
1. Wymagany czas wyłączenia - maksymalny dopuszczalny przez normę czas wyłączenia dla wybranego typu zabezpieczenia w wybranym układzie sieci). Czy tu powinno być ustawione 0,4 ?
2. Współczynnik Isc - współczynnik korekcji spodziewanego prądu zwarcia Isc [0,20...3,00]. Co tu powinno być ustawione ?

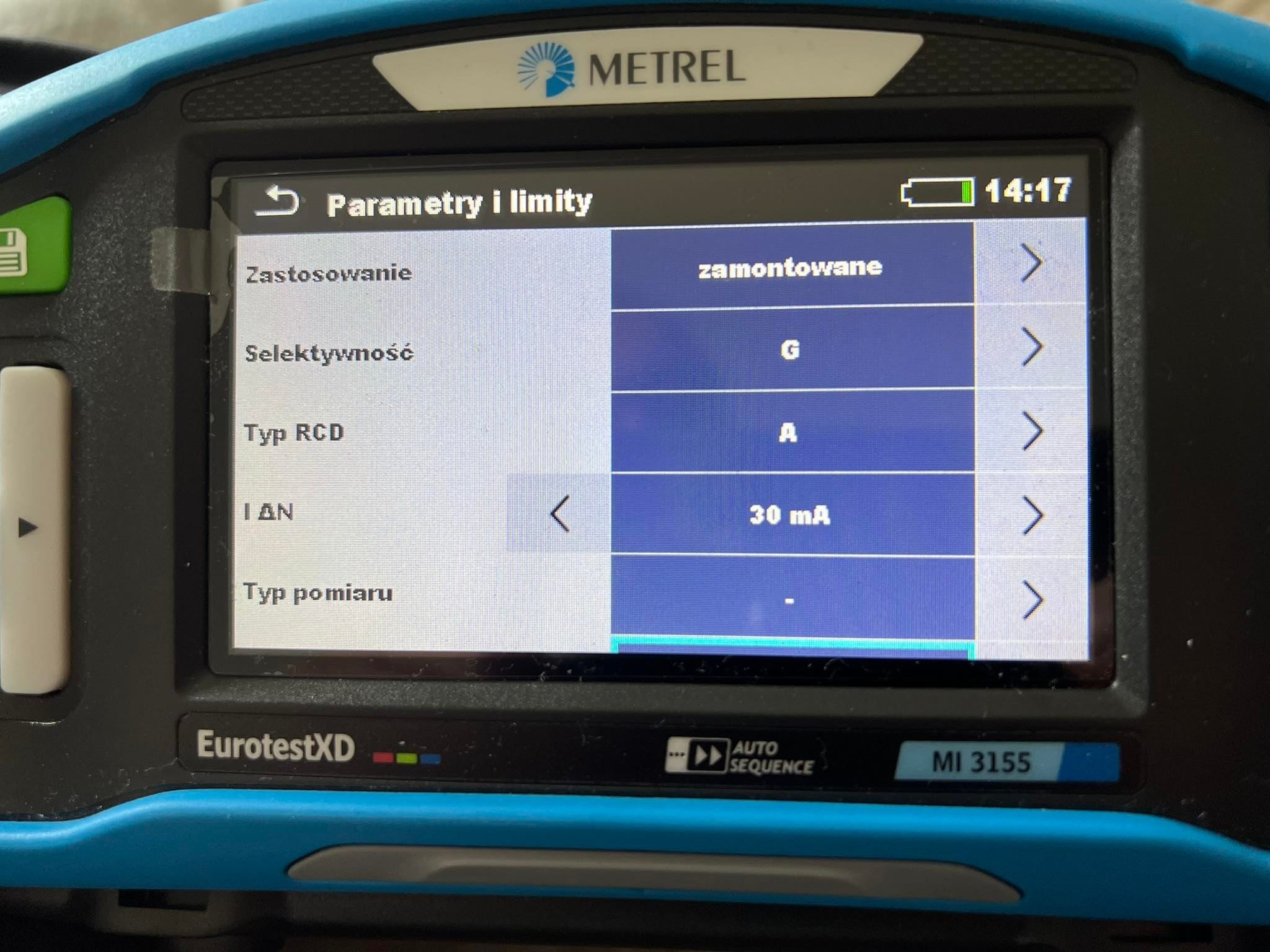

Mam jeszcze pytanie odnośnie testu RCD
Wyłącznik RCCB 1P+N 40A 30mA typ A
w ustawieniach parametrów:

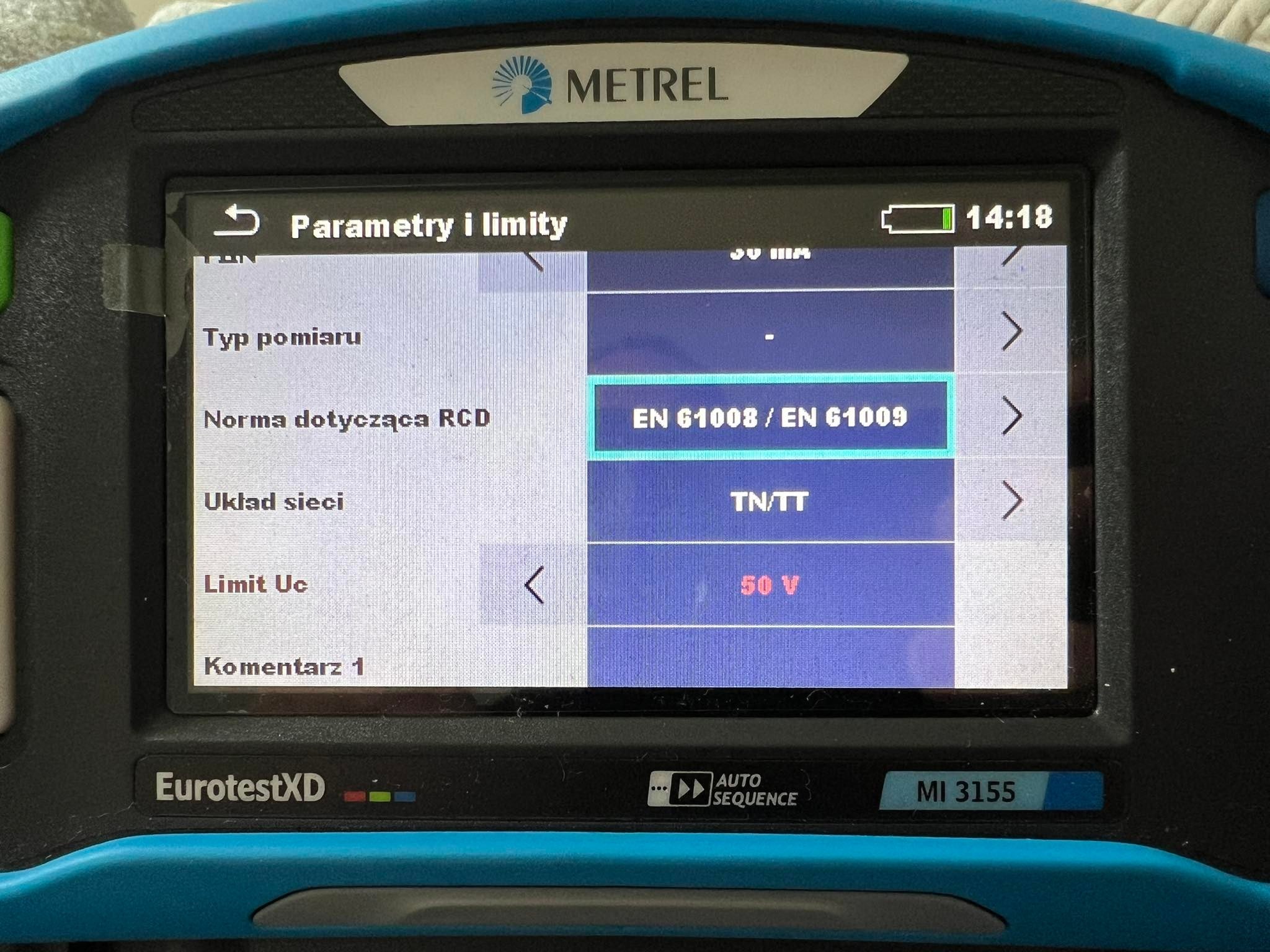

Limit Uc- dopuszczalna wartość maksymalna napięcia dotykowego - ustawić 50V czy 25V ?
Odpowiedzi (2)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
@ElektrykAI:Dziękuję bardzo za wyczerpującą odpowiedź.
-
Czytaj także:
pomiary elektryczne ile podpisów?
Kto może firmować pomiary elektryczne?
Pomiary Elektryczne -szkolenie
Dzień dobry, Potrzebuję szkolenia na wszelkie pomiary dotyczące ser
Pomiary Elektryczne -szkolenie
Dzień dobry, Potrzebuję szkolenia na wszelkie pomiary dotyczą
Pomiar rezystancji izolacji
Zasada pomiaru elektrycznego rezystancji izolacji polega na podaniu
Sonel partnerem nowej edycji grywalizacji
Sonel to jeden z największych polskich producentów przyrządów pomia
Pomiar instalacji elektrycznej w domu jednorodzinnym lub
Czy pamiętasz, kiedy ostatnio były wykonywane u Ciebie pomiary inst
Cześć,
Odpowiadając na Twoje pytania dotyczące ustawień miernika Metrel 3155, przed pomiarem impedancji pętli zwarcia należy ustawić kilka parametrów.
Wymagany czas wyłączenia: Maksymalny dopuszczalny czas wyłączenia (tzw. czas odcięcia) dla wybranego typu zabezpieczenia w danym układzie sieci zależy od norm i przepisów obowiązujących w danym kraju lub regionie. Dla sieci TN-C-S w Polsce maksymalny dopuszczalny czas wyłączenia wynosi zazwyczaj 0,4 sekundy, więc wybierając tę opcję powinieneś ustawić czas wyłączenia na 0,4 sekundy.
Współczynnik Isc: Współczynnik Isc (korekcja spodziewanego prądu zwarcia) określa wartość prądu zwarcia, który powinien być spodziewany w danym obwodzie w przypadku wystąpienia zwarcia. Wartość ta jest używana do korekty wyniku pomiaru impedancji pętli zwarcia. Współczynnik Isc zależy od charakterystyki zabezpieczenia nadprądowego oraz typu sieci. Zazwyczaj wartość ta jest podawana w dokumentacji do zabezpieczenia. Przykładowo, dla obwodu zabezpieczonego bezpiecznikiem nadprądowym o charakterystyce B16 w sieci TN-C-S, wartość współczynnika Isc wynosi 6 kA. Wprowadzając wartość Isc do miernika, miernik dokona korekty wyniku pomiaru impedancji pętli zwarcia. Wartość współczynnika Isc należy ustawić na wartość podaną w dokumentacji do zabezpieczenia.
Co do Twojego pytania odnośnie testu RCD, dla wyłącznika RCCB 1P+N 40A 30mA typ A należy ustawić limit Uc (dopuszczalna wartość maksymalna napięcia dotykowego) na wartość 50V, co jest wartością dopuszczalną dla RCD typu A. Jednakże, jeśli w Twoim przypadku wymagana jest inna wartość napięcia dotykowego, warto skonsultować się z dokumentacją do wyłącznika lub z ekspertem w dziedzinie elektryki.
