Podłączenie lamp i gniazdek - pomocy

@luqas87 Dzień dobry,

na wstępie napiszę iż przeróbki instalacji elektrycznej może wykonywać osoba z kwalifikacjami w zakresie dozoru i eksploatacji, np SEP czy SEEP. Samemu można doprowadzić do nieszczęścia będąc laikiem

proszę nie sugerować się kolorami przewodów tylko miernikiem określić które przewody są pod napięciem oraz ocenić sprawność zabezpieczeń w rozdzielnicy.

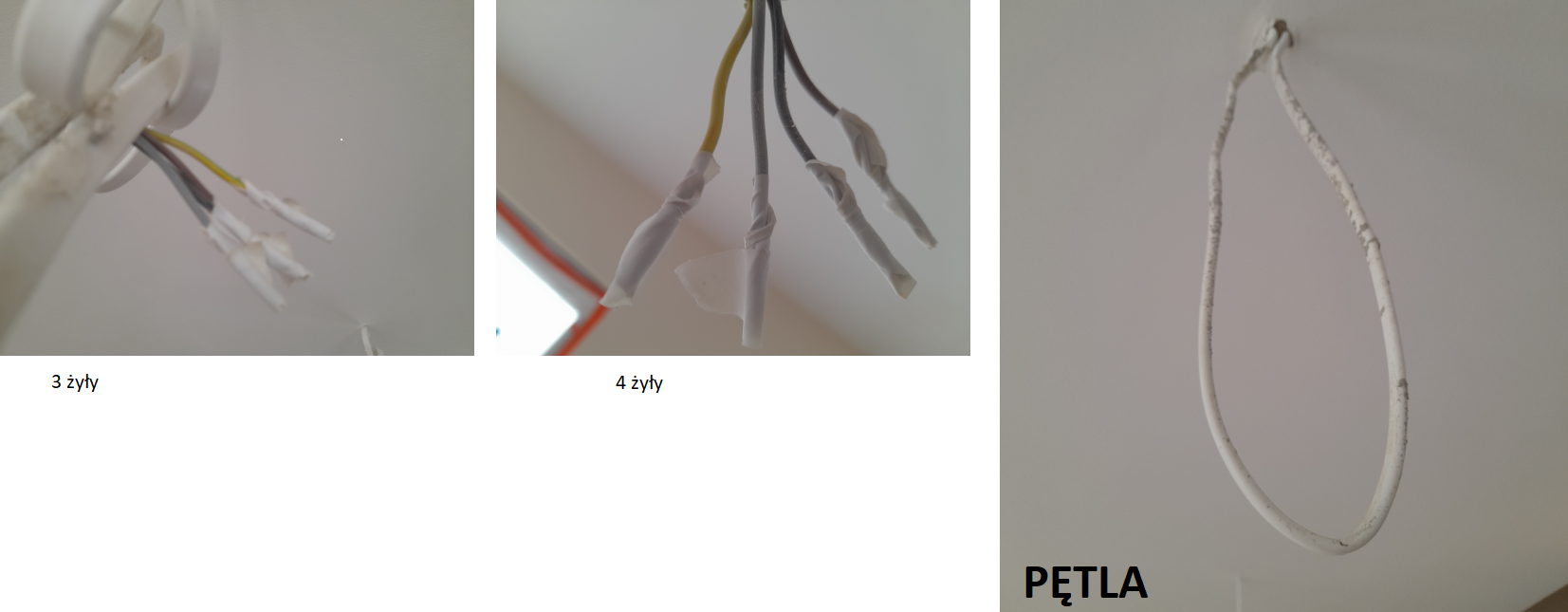

Zdjęcie z pętlą - są 4 żyły bo to pewnie zaprojektowany wyłącznik żyrandolowy - możliwość załączenia dwóch segmentów światłe - pytanie czy faktycznie ma to tak działać

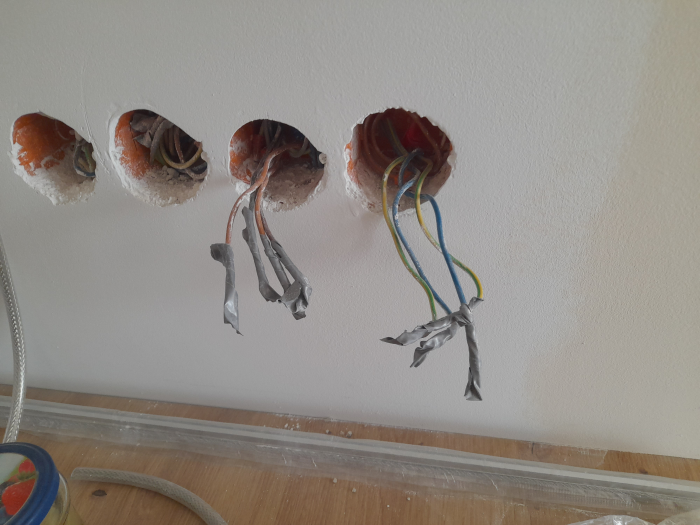

Zdjęcie z gniazdami - nie widzę tam przewodu ochronnego, wieć przypuszczam że jest schowany albo go nie ma - czyli prucie ścian i kładzenie od nowa w najgorszym wypadku

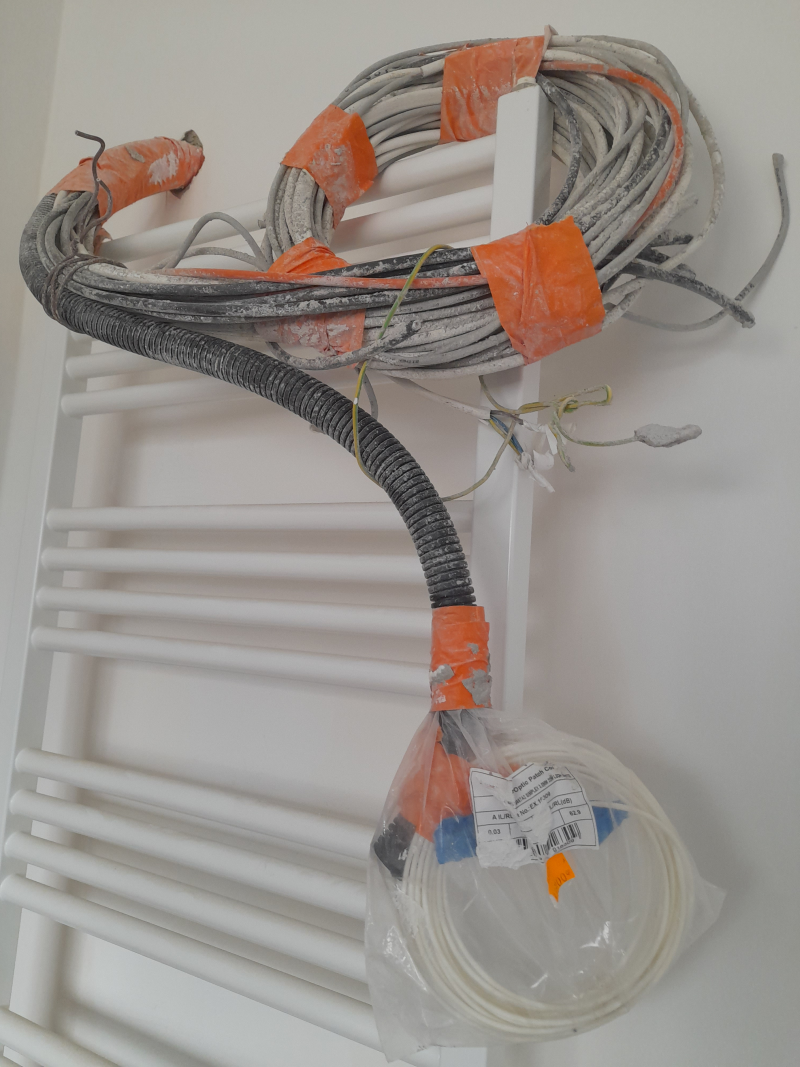

To co jest nawinięte na grzejnik to nie ma jak tego komentowac

A może wiecie jak uporządkować te kable niby do skrzyni rack? Czytam trochę i tańsza opcja to zwykła szafka elektryczna natynkowa TR2 -- ale jakoś to porozdzielać te przewody? mają tak wisiec czy je do czegoś podłączyć jakieś gniazda?

Wywołany przez @artel electric cóż mogę dodać więcej niż już zostało napisane? @Coś tam wiem ;) słusznie zwrócił uwagę, że udzielanie jakichkolwiek innych rad niż "wezwij fachowca z odpowiednimi uprawnieniami i doświadczeniem" jest po prostu niebezpieczne. Do prądu elektrycznego jesteśmy tak mocno przyzwyczajeni, że wiele osób bagatelizuje zagrożenia jakie powoduje instalacja elektryczna. Jakie zagrożenia? Jest ich sporo: porażenie prądem elektrycznym, możliwość powstania pożaru, w instalacjach 3-fazowych możliwość zniszczenia urządzeń poprzez błędy w podłączeniu przewodu neutralnego. Brzmi może trywialnie, ale to dopiero wierzchołek góry lodowej bo pod te hasła łapie się wyrównanie potencjału w obiekcie, strefy IP, system uziemienia, ograniczniki przepięć, wyłączniki różnicowopradowe i odpowiednio dobrane nadprądowe. Uszkodzona podczas montażu izolacja może po jakimś czasie skutkować upływnością prądu i wyzwalaniem wyłącznika różnicowoprądowego... Temat rzeka.

Wielkie dzięki Panowie za pomoc.

Ogólnie, na budowie... jeden fachowiec po drugim, na poprzedniego gada źle :) Nie mówiąc, że trzeba pilnować wszystkiego bo nawet ramki do kontaktów znikają.

Chciałem też jeszcze spytać o wystający z puszki kabel "Optical Fiber Cable" - nie każe żadnego gniazdka zamawiać elektryk, a czytam, że to światłowód -- czy to tak kabel będzie ze ściany wystawał przy światłowodzie? Czy jednak jakieś gniazdo mam kupić?

O tym co każdego tygodnia spotykam na budowach można by książki pisać. Czasami zastanawiam się czy przypadkiem w trakcie prac tych fachowców nie nastąpiła jasna pomroczność. Sam wrzucam zdjęcie gdzie poważna firma, wykonywała poważna instalację w poważnym hotelu i takie sobie gniazdko wymyślili w którym do spółki z prądem będzie sygnał antenowy i ethernetowy. Na moje pytanie jak to możliwe usłyszałem "że jaki mam problem ?! Przecież zaoszczędzili klientowi na drogich gniazdkach, a przewody mogą bezpośrednio wchodzić do telewizora."

W tym tutaj przypadku jakie sa możliwości ? Nie wiem jak to się ma z tym grzejnikiem, ale chyba coś poszło nie tak w rozumowaniu powstania instalacji elektrycznej i teletechnicznej. Są oczywiście szafki elektryczne z wydzieloną częścią teletechniczną, ale jak do tego podejść w tym konkretnym przypadku. Przecież taki stan rzeczy jest niedopuszczalny ! Nawet jak ma tam przyjść fachowiec od "cieńkich kabelków" to jak będzie dbał o swoją reputację nie zrobi tam nic poza zweryfikowaniem ciągłości przewodów ze swojej branży.

Możemy gdybać i próbować doradzić co i jak, ale wiązałoby się to z dużym ryzykiem - nie wiemy jak instalację podłączył poprzedni wykonawca, czy nie popełnił błędów. Najbezpieczniej będzie skontaktować się z elektrykiem, który podejmie się doprowadzenia tej instalacji do porządku.

z całym szacunkiem i w trosce o twoj dobrze pojety interes wezwij dwoch fachowcow Elektryka i kogos od cienkich kavbelkow U nos wyoje sie ze kazdy sie zna na wszystkim ino jok xle zaprawisz rj45 lub F-ki to albo net bedzie kiepski a i zaklucednia w tv beda a z gniazdkami tyz nie ma zartow bez miernika nikt nie powie czy elektryk nie spartolil roboty i odpowiedne kolory zysl sa prawidlowo podlaczone Na wielu grupach znajdziewsz madrych co powiedza jak to zrobic ale nikt nie wexmie odpowiezialnoisci jak cos sie stanie. Chce spac spokojnie a nie wiedziec ze przez moje rady komus cos sie moze stac wiec nie podpowiem jak to podlaczyc i dam jedyna moim zdaniem sluszna rade wezwij elektryka i drugiego teletechnika. @Sławomir Lesiak madrze piszesz wiec ino dorzuc pare slow czemu elektryk nie powinien pachoc rak w cienkie kabelki i co mozna popsuc

Jak dla mnie to niezły bałaganik Ci "fachowcy" zrobili

-pętla jak na moje oko to połączenie lampy do lampy, może wystarczy przeciąć i połączyć powtórnie uwzględniając źródło w tym miejscy instalowane, choć ze zdjęcia ciężko stwierdzić jaki to typ/rodzaj przewodu

-tam gdzie trzy, bądź cztery żyły to można się domyślać, że w przypadku trzech to łącznik jednobiegunowy powinien być zainstalowany, natomiast gdzie cztery żyły to łącznik świecznikowy (np. żyrandol 1+2;2+3)

-co do teletechniki .....to ja bym chyba pana Stasia przed sądem postawił, wiele już w życiu widziałem, ale chyba nigdy rozdzielnicy na grzejniku jak podejrzewam w łazience.

Ogólnie polecam zatrudnienie porządnej brygady celem weryfikacji błędów póki jeszcze na to czas i okładzin posadzek i ścian nie wykonałeś !

Poza tym "fachowcom" brakło kasy już na zabezpieczenie przewodów choćby najtańszą listwą 12-torową, o WAGO nie wspomnę, kto rozdaje te uprawnienia ???
