Witam serdecznie
Jestem nowym użytkownikiem forum.
Zawsze w mieszkaniu radziłem sobie bez problemu z podłączanie gniazd, lamp itp.
Teraz mam problem w garażu.
Mam skrzynkę w której są dwa wyłączniki prądowe, jeden na gniazdka i jeden na oświetlenie. Gniazda mam podłączone i wszystko działa ok bo robił to elektryk.
Elektryk też zostawił podłączony przewód do wyłącznika oświetlenia, oczywiście wszystko zabezpieczone.
Problem w tym że chciałem sam zamontować jeden włącznik natynkowy pod jedną lampę bo stwierdziłem że narazie nie potrzebuje więcej.
I teraz tak. Przewód jest 3x1,5. Czy to jest oczywiste że do takiego włącznika muszą iść dwa przewody po 3 żyły? Jak próbowałem jednym przewodem podłączać fazę i neutralny pod włącznik to wywalało zabezpieczenie. Jak dałem drugi przewód i podłączyłem drugą fazę pod włącznik a neutralne połączyłem kostką bez podpięcia do włącznika to było ok u światło świeciło.
Tylko pytanie, czy tak się powinno robić że trzeba użyć dwóch przewodów do podłączenia do włącznika i później ten drugi do oświetlenia?

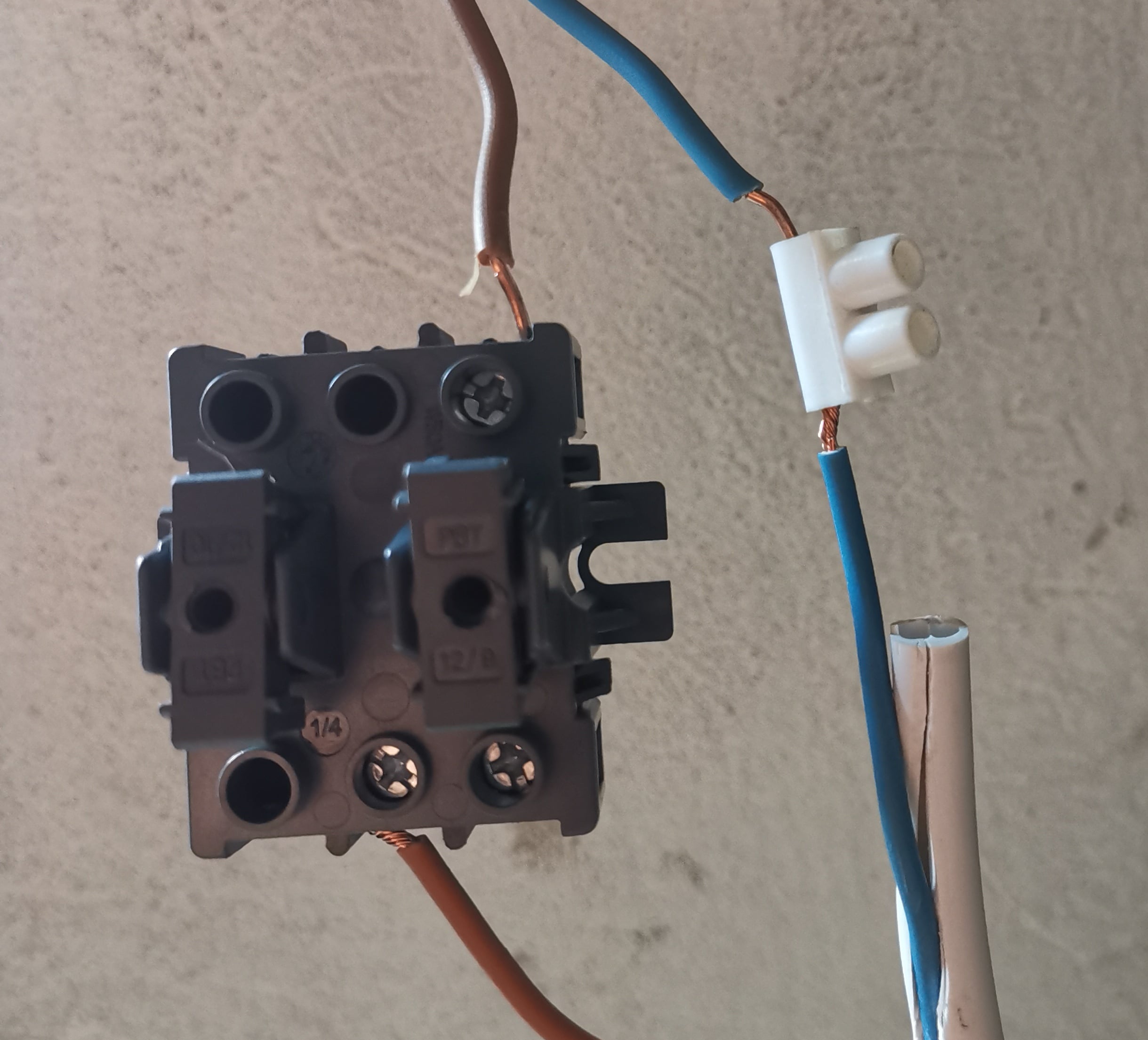

Jedno zdjęcie obrazuje oznaczenia włącznika a drugie jest przykładem połączenia które działało.
Będę wdzięczny za pomoc i wszelkie informacje.
Odpowiedzi (6)
-
-
- Ostatnia wizyta:
- W serwisie od:
- 38 pytań
- 2400 odpowiedzi
- 97.9% pozytywnych ocen od użytkowników
W formie rysunkowej ;)
-
Dziękuję za pomoc. Widać że tutaj są ludzie którzy każdego traktują poważnie, bez wyśmiewana i obrażania tak jak na forum Elektro..
-
- Ostatnia wizyta:
- W serwisie od:
- 38 pytań
- 2400 odpowiedzi
- 97.9% pozytywnych ocen od użytkowników
@Bart77: Dziękujemy za dobre słowo i zapraszamy do społeczności ŁNN.
-
-
- Ostatnia wizyta:
- W serwisie od:
- 8 pytań
- 200 odpowiedzi
- 100% pozytywnych ocen od użytkowników
Tak jak zrobiłeś na zdjęciu jest dobrze ;)
-
Widać że tutaj są ludzie którzy pomagają i nie wyśmiewają ani nie obrażają takiego laika jak ja, tak jak na forum Ele..... a. Tam cała treść pytania wyglądała tak samo jak tutaj.
Zobacz więcejWidać że tutaj są ludzie którzy pomagają i nie wyśmiewają ani nie obrażają takiego laika jak ja, tak jak na forum Ele..... a. Tam cała treść pytania wyglądała tak samo jak tutaj. Tutaj od razu było zrozumienie a na tamtym forum musiałem po dwa, trzy razy tłumaczyć że połączenie na zdjęciu jest tylko przykładowe i docelowo będzie to wyglądało bardziej estetycznie.
Dziękuję za pomoc i pozdrawiam
Czytaj także:
Podłączenie lampy
Dzień dobry!Mam problem z podłączeniem standardowej lampy (L, N i P
Podłączenie lampy
Dzień dobry!Mam problem z podłączeniem standardowej lampy (L, N i P
Gniazdo pojedyncze + Łącznik pojedynczy natynkowy
Dzień dobry , czy gniazdo natynkowe Gniazdo pojedyncze + Łącznik po
Sterowanie oświetleniem w domu
Nowoczesny dom w znacznym stopniu różni się od tych z poprzedniego
Jak podłączyć włącznik światła?
Samodzielne podłączenie włącznika światła może być satysfakcjonując
Jak podłączyć uziemienie w lampie? Kompleksowy przewodnik
Podłączenie lampy to coś więcej niż szybki montaż – jeden źle podłą
@Bart77 Dzień dobry,
najprościej jest wyobrazić sobie co ten włącznik ma robić - w stanie zwykłym ma nie pozwalać na zasilenie odbiornika, w tym wypadku lampy.
@Bart77 Dzień dobry,
najprościej jest wyobrazić sobie co ten włącznik ma robić - w stanie zwykłym ma nie pozwalać na zasilenie odbiornika, w tym wypadku lampy.
Wobec tego musi przerywac obwód, wystarczy przerwać jeden przewód - zwyczajowo fazowy, oznaczany L.

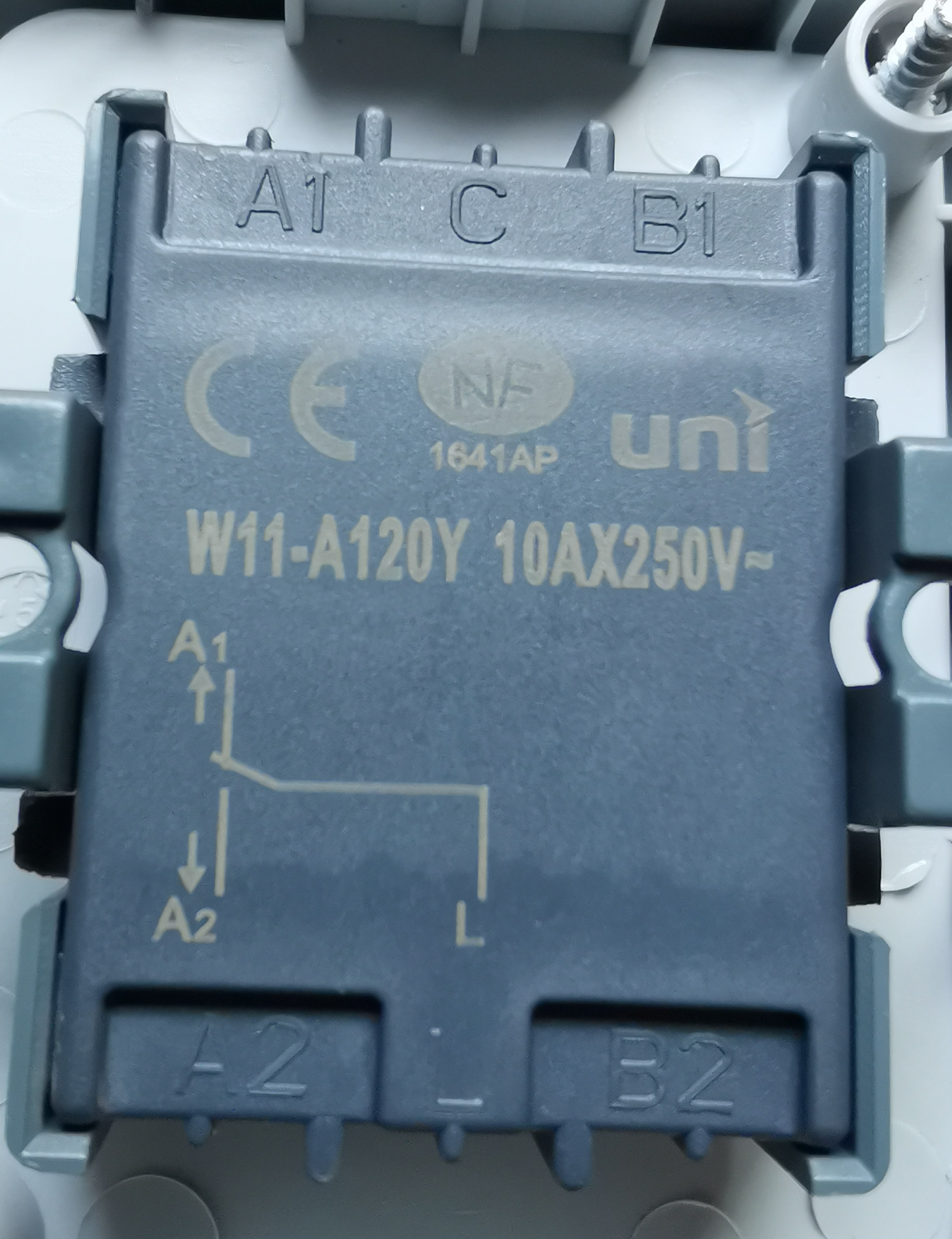

Na schemacie włącznika L u dołu oznacza zasilanie, a zaciski A1 A2 - wyjście na lampę.
Normalnie faza L podawana jest na A1, a po przełączeniu na A2.
Więc A2 wychodzi na lampę.
Przewody N łączymy zes sobą - ten wychodzący na lampę z przewodem idącym do rozdzielnicy.
Mam nadzieje ze to proste objasnienie pomoze i prosze uwazac na bhp bo z prądem nie ma zabawy.
