Witam.
Mam problem z krzyżowym z tematu.
Włącznik ma 6 zacisków.
W pierwszej pozycji zwiera 1,2,6 i 3,4,5
W drugiej pozycji zwiera 3,2,4 i 1,5,6
Pod które zaciski podłączyć żyły ze schodowych?
Odpowiedzi (5)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
- Ostatnia wizyta:
- W serwisie od:
- 43 pytań
- 859 odpowiedzi
- 96.6% pozytywnych ocen od użytkowników

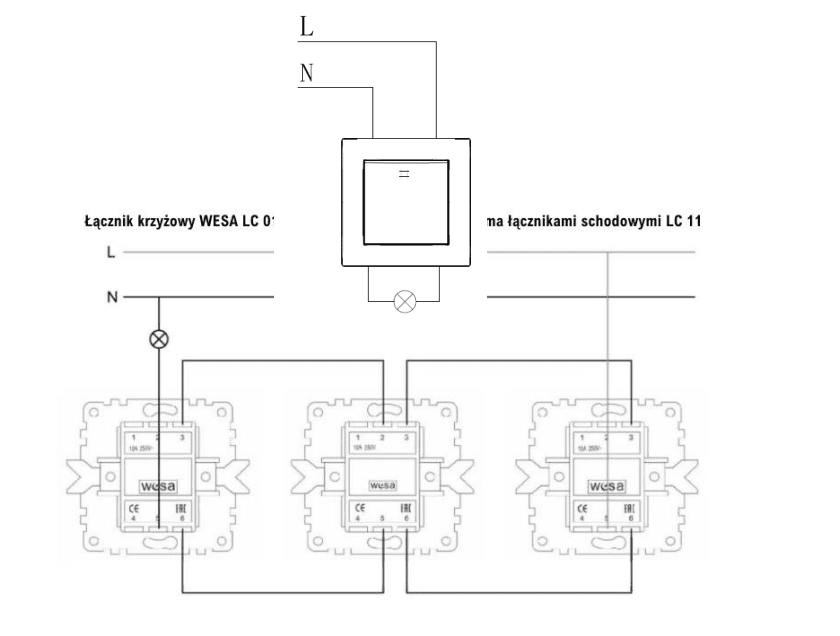

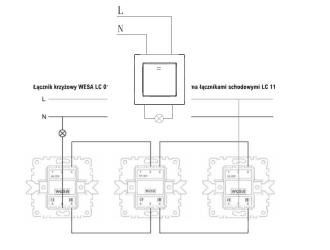

Schemat w karcie katalogowej producenta
-
wychodzi mi, że jeżeli w puszce masz dwa korespondencyjne trzyżyłowe, to do 1 i 4 wpinasz zerowania, do 3 i 6 ochronne, 2 i 5 zostają wolne, a fazy z dwóch korespondencyjnych spinasz na sztywno
-
- Ostatnia wizyta:
- W serwisie od:
- 37 pytań
- 2309 odpowiedzi
- 98.1% pozytywnych ocen od użytkowników
@MaciekQ: Co Ty Kolego tutaj wypisujesz ? Nie mąć proszę ! @Sebastian Łyźniak dołączył prawidłowy schemat
-
-
- Ostatnia wizyta:
- W serwisie od:
- 87 pytań
- 1255 odpowiedzi
- 98.5% pozytywnych ocen od użytkowników
Sądzę, że ten filmik pomoże w podłączeniu https://www.youtube.com/watch?v=zhKcSHpeRkc
Czytaj także:
Na czym polega podłączenie włącznika krzyzowego
Na jakiej zasadzie działa włącznik krzyzowy
monitor Vesa 300
Dzień dobry, Będę wdzięczny za pomoc i sprawdzenie, czy monitor z V
Podłączenie wiatraka
Serdeczna prośba o pomoc w temacie. Chcę podłączyć wiatrak w kanale
Jak podłączyć różnicówkę?
W artykule przyglądamy się roli wyłączników różnicowoprądowych, pop
Schemat podłączenia gniazda elektrycznego
Niepozorne błędy przy podłączaniu gniazdka mogą prowadzić do poraże
Podłączanie łączników: pojedynczego, podwójnego, krzyżowe
Samodzielnie montujesz gniazdka i łączniki, ale nie masz pewności,
no to zamiast 1 i 4 jak napisałem, powinno być, według tego załączonego schematu, 2 i 5, a 1 i 4 zostają wolne.
Ale jak pisze autor pytania o kolejności zwierania, to tak jak napisałem na początku też powinno zadziałać
