Podłączenie elektrozaczepu w domofonie

Misiek 10 pkt dodane:

Witam wszystkich,

muszę podłączyć lektrozaczep w wideodomofonie HIKVISION

DS-KIS603-P.

DS-KIS603-P | Zestawy IP | Hikvision

Na rysunku 2 z załącznika jest przedstawiony schemat.

Moje pytanie brzmi, jak podłączyć elektrozaczep?

Czy elektrozaczep musi mieć osobny zasilacz?

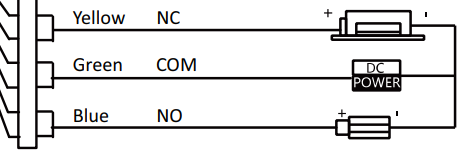

Na drugim obrazku załączyłem wycinek schematu, który to jest elktrozaczep ten podłączony do NO, czy do NC?

Co to jest to drugie urządzenie?

Czy DC POWER to jest zasilacz? Czy to znaczy że domofon ma oosobny zasilacz?

  • EL-ROJ

    Cześć! Koledzy słusznie mówią, że potrzebny jest dodatkowy zasilacz lub transformator.

    Przykładem transformatora może być TRM-12 firmy ZAMEL.

    Dlaczego transformator a nie zasilacz? Ma on kilka unikalnych cech, które cenię:

    1) Pozwala na przeniesienie potencjału na dłuższy dystans bez znaczących strat napięcia.

    2) Daje niezapomniane wrażenia dźwiękowe :) Dzięki nim moi goście wiedzą kiedy mają pchać drzwi. Zasilacz DC na stałe przyciąga zworę elektrozaczepu i niestety nie zauważymy kiedy dokładnie można pchać drzwi.

    3) Nie trzeba martfić się polaryzacją - to w końcu napięcie przemienne :)

    Wyjście o którym mowa można także wykożystać do otwierania np. bramy wjazdowej. Dzieje się tak, ponieważ jest ono bezpotencjałowe.

    Na koniec wyjaśnię jeszcze o co chodzi z tym "NO" i NC" : są to skróty od angielskich: " Normal Open" i "Normal Close" . Oznacza to, że potencjał podany na zacisk COM normalnie jest stale obecny na styku "NC". W momencie uruchomienia przekaźnika zostaje on przeniesiony (czyli znika z NC) na styk NO (czyli tam się pojawia). Po odliczeniu zwłoki czasowej potencjał z NC wraca samoczynnie na NO.

    Zapomniałbym o najważniejszym: jak podłączyć elektrozaczep?

    Mianowicie: jeden z biegunów podłączyć trzeba na stałe do zasilacza (względnie transformatora). Drugi z biegunów trafia na zacisk "COM". Następnie styk NO podpinasz do elektrozaczepu. W momencie wzbudzenia elektrozaczep uruchamia się poprzez zamknięcie obwodu (potencjał z COM pojawia się na NO i zasila cewkę elektrozaczepu).

  • ajotnet 197 pkt

    Przecież napięcie z zasilacza można przepuścic przez styk NO lub NC w zalezności od potrzeb...

  • Damian1985 2 pkt

    Ten model wideodomofonu ma styk bez potencjałowy, tzn bez napięcia.

    Potrzebny jest zasilacz DC 12 V który podłacza się tak jak w schemacie załączonym przez Pana na rysunku. Wtedy możemy z monitora otworzyć furtkę.

  • Misiek 10 pkt
