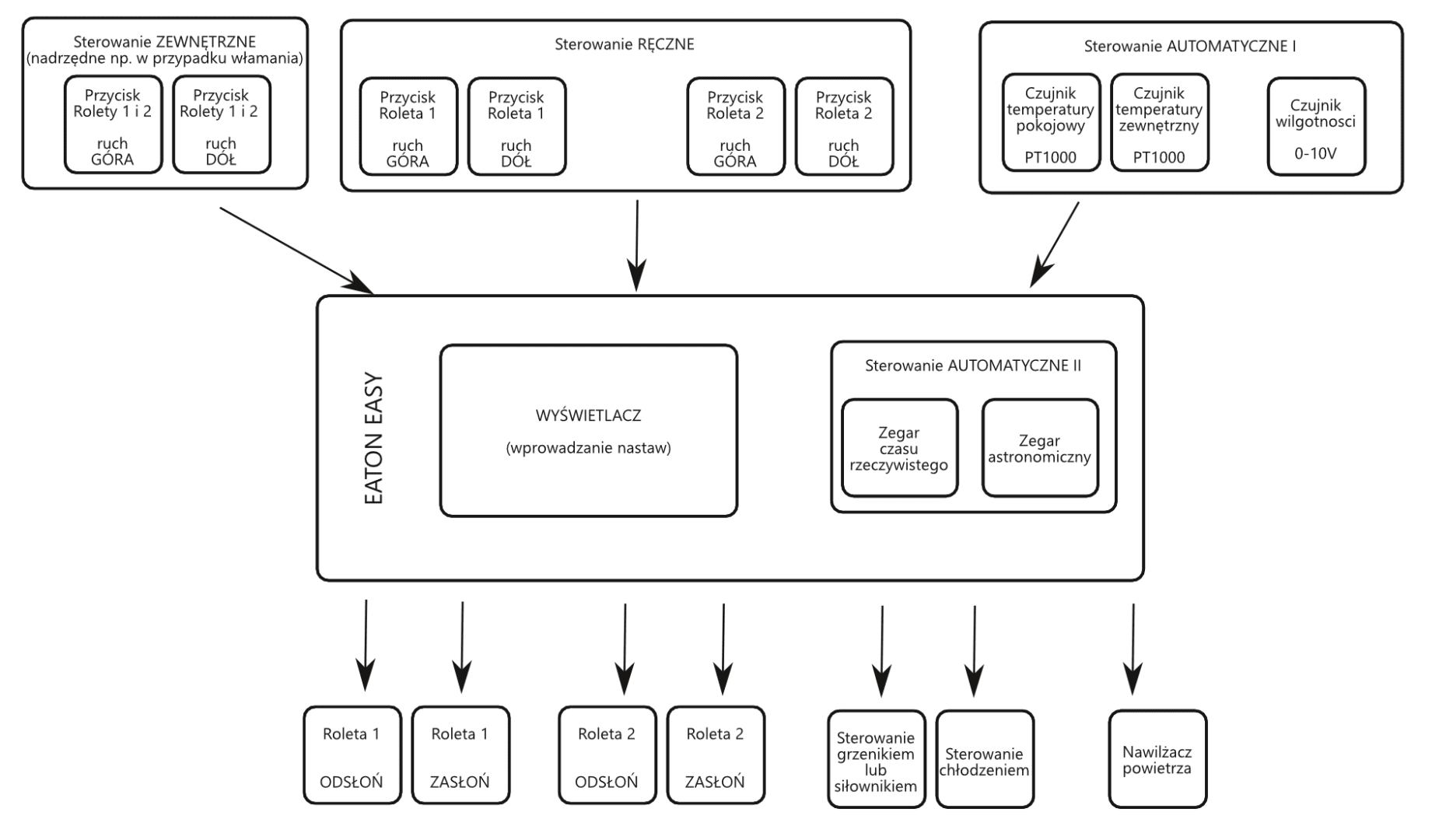

Chciałbym zrealizować projekt który ma na celu zmniejszenie kosztów klimatyzacji i ogrzewania oraz zwiększenie komfortu termicznego domowników wykorzystując pasywny element mieszkania jakim są rolety / żaluzje zewnętrzne. Równoległymi celami są: podniesienie komfortu życia, jakości snu oraz bezpieczeństwa budynku o czym szczegółowo niżej.

Latem zmniejszenie kosztów klimatyzacji zostałoby osiągnięte poprzez automatyczne zasuwanie rolet po osiągnięciu zadanej temperatury na zewnątrz. Zabezpieczyłoby to mieszkanie przed przegrzewaniem w skutek głównie promieniowania słonecznego i ograniczyło czas oraz intensywność pracy urządzenia chłodniczego. Zimą rolety zostałby zasunięte bliźniaczo tylko przy niższej temperaturze co zaś „poprawiłoby” parametry okien.
Użytkownik miałby możliwość osobnego sterowania roletami poprzez dedykowane przyciski oraz integracji z systemem alarmowym poprzez wejścia nadrzędne sterujące obiema roletami.

Komfort życia oraz jakość snu zostałby podniesiony poprzez automatyczne odsuwanie rolet rano co zapewniłoby dostęp do światła słonecznego. Wieczorem zaś rolety same by się zasunęły zapewniając dużą ciemność w pokoju oraz tłumienie hałasu z zewnątrz. Domownik miałby możliwość nastawy pory wstawania oraz snu wykorzystując zegar czasu rzeczywistego albo astronomiczny.

Opcjonalnym rzeczami było by sterowanie ogrzewaniem, chłodzeniem oraz nawilżaczem powietrza na podstawie sygnałów z dedykowanych przetworników.

Biorę udział w konkursie i akceptuję regulamin konkursu.

Projekt ma na celu wykonanie sterowania myjką przemysłową. Myjka składa się z 2 komór. W pierwszej komorze w zależności od wyboru użytkownika będzie proces mycia detali ze stali lub wykonanych z aluminium. W drugiej komorze będzie proces mycia wodą surową oraz wodą DEMI. Dodatkowo w 2 zbiornikach mycia kąpiel będzie podgrzewana za pomocą grzałek elektrycznych. W urządzeniu będą 4 pompy natryskowe, 2 filtry do kąpieli, 2 czujniki temperatury, 4 czujniki analogowe do kontroli poziomu kąpieli. W każdej komorze będą dwie klapy spustowe które otwierają się odpowiednio do wybranej opcji mycia czy płukania sterowane poprzez siłowniki pneumatyczne. Na każdym siłowniku będą dwa czujniki potwierdzenia pozycji. Detale będą wjeżdżały do komór na przenośniku który będzie pracował taktowo, dodatkowo podczas operacji mycia czy płukania przenośnik przy zamkniętych drzwiach myjki będzie wykonywał ruch posuwisto zwrotny w celu osiągnięcia lepszych efektów mycia. Cały proces będzie w trybie automatycznym, parametry pracy będą zadawane na panelu HMI firmy Astraada połączonym ze sterownikiem EASY E4 poprzez ModbusTCP

Konfiguracja sprzętowa wygląda następująco:

EASY-E4-UC-12RC1 + 5 x EASY-E4-UC-16RE1 + EASY-E4-UC-8RE1 + EASY-E4-DC-6AE1 + EASY-E4-DC-4PE1 + panel HMI

Biorę udział w konkursie i akceptuję regulamin konkursu.

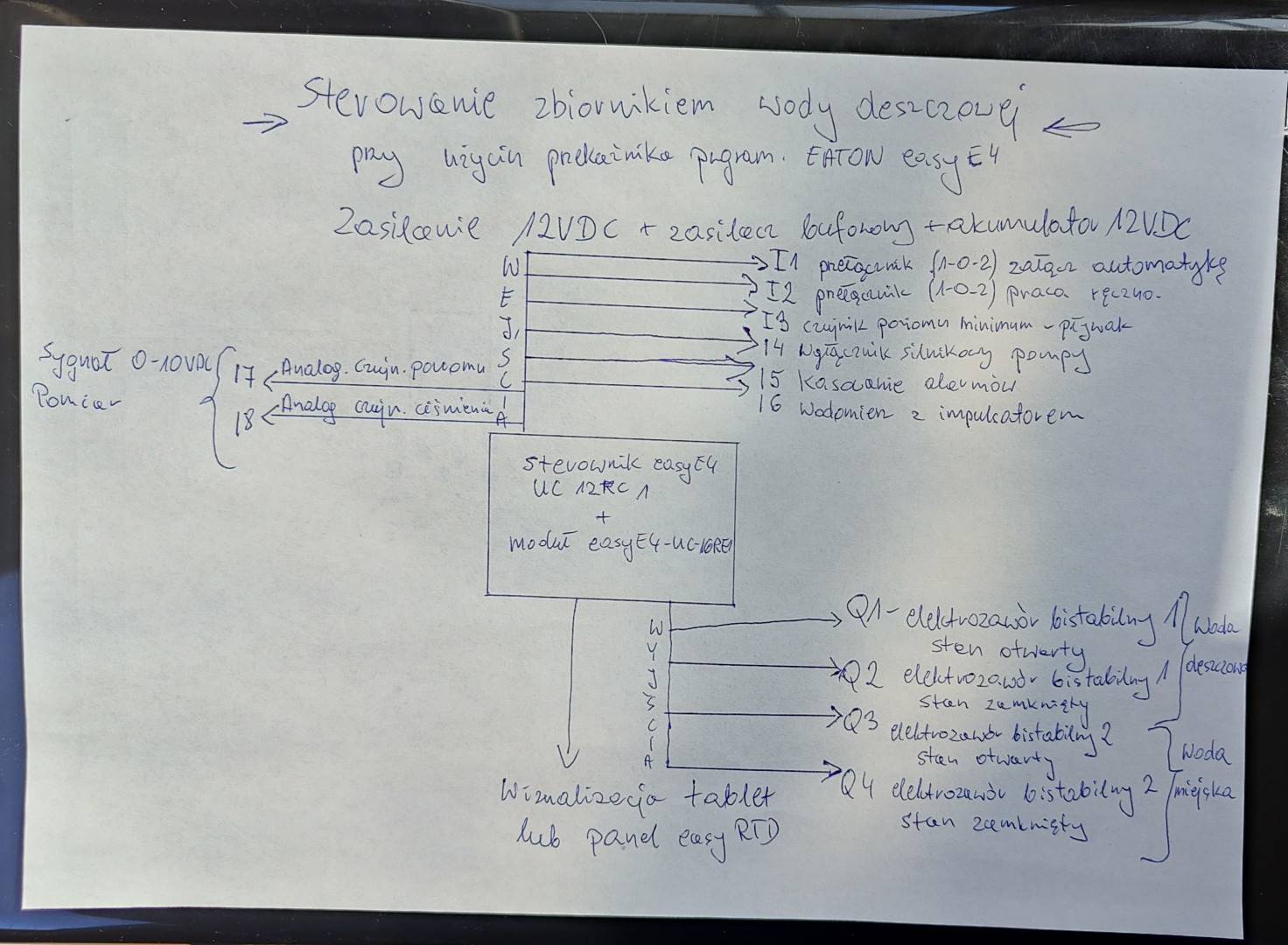

Celem projektu jest wykonanie automatyki pomiarowej i sterującej zbiornikiem lub zbiornikami wody deszczowej w celu ograniczenia zużycia wody miejskiej. Woda deszczowa będzie wykorzystywana do spłukiwania wody w toaletach, prania oraz podlewania ogrodu lub zasilania zraszaczy i oczywiście do mycia samochodu. Projekt przewidziałem zrealizować w przyszłości do mojego domu jednorodzinnego.

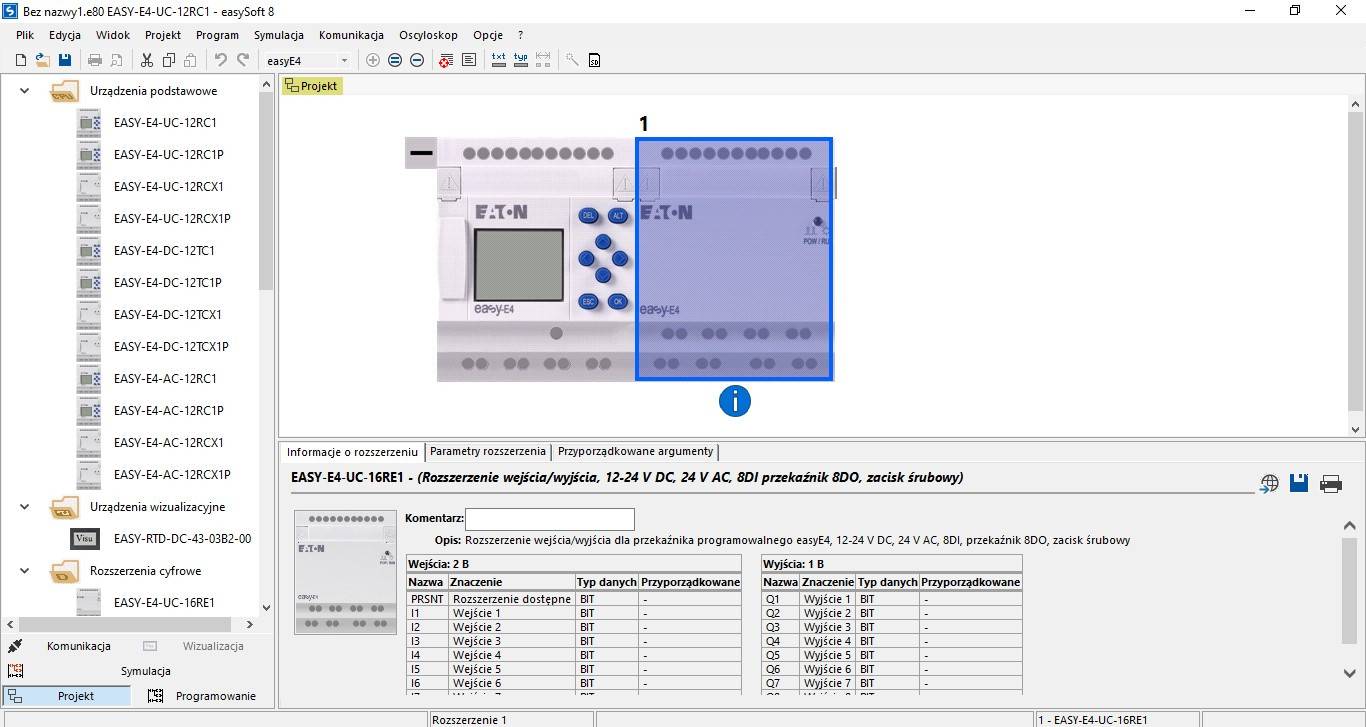

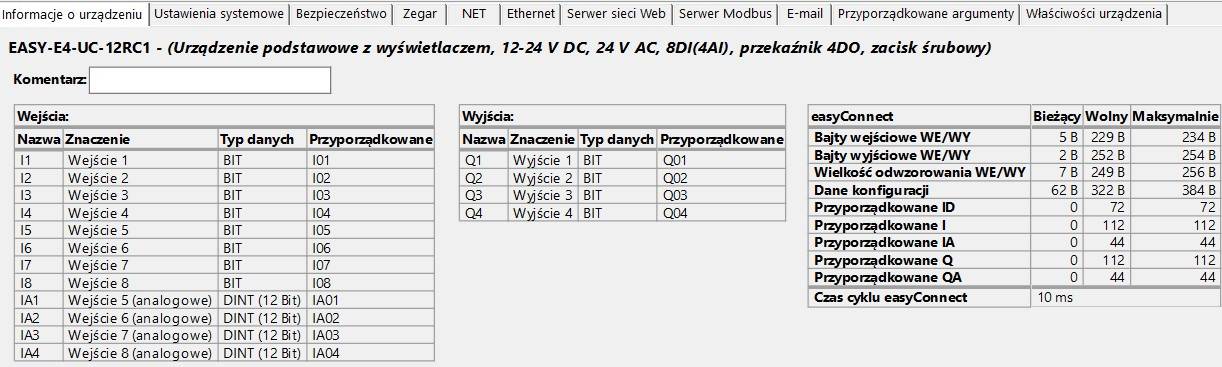

System będzie działał w oparciu o sterownik Eaton easyE4 -UC-12RC1 oraz dołączonego do niego modułu rozszerzeń easyE4-UC-16RE1 który umożliwia rozbudowę systemu w przyszłości o dodatkowe 8 wejść cyfrowych i 8 wyjść przekaźnikowych. W projekcie wykorzystam także dwa bistabilne elektrozawory Danfoss EV228BW sterowane impulsem. Do zmiany stanu tego elektrozaworu nie potrzebne jest napięcie przyłożone na stałe wystarczy tylko krótki impuls sterujący o zmiennej biegunowości. Do sterowania tymi elektrozaworami będę potrzebował czterech wyjść sterownika. Dwa wyjścia do sterowaniem elektrozaworu wody miejskiej oraz dwa wyjścia do sterowania elektrozaworem wody deszczowej. Jeżeli w zbiorniku będzie woda to elektrozawór wody deszczowej będzie otwarty a elektrozawór wody miejskiej zamknięty. Aby nie dopuścić do jednoczesnego załączenia dwóch elektrozaworów w programie sterownika będzie wykonany algorytm blokujący oraz dodatkowo będzie wykonana blokada mechaniczna przy użyciu przekaźników elektromagnetycznych sterowanych wyjściami sterownika. Na ekranie easyE4 oraz tablecie lub panelu easy RTD-DC będzie wizualizacja stanów wyjść przekaźnika oraz pomiarów z czujnika poziomu oraz ciśnienia. Analogowy czujnik poziomu będzie wykorzystywany do pomiaru poziomu wody a analogowy czujnik ciśnienia będzie mierzył ciśnienie w rurociągu zasilającym instalację wody deszczowej. W przypadku spadku ciśnienia poniżej ustawionej wartości i obecności wody w zbiorniku sterownik załączy pompę. Po osiągnięciu ciśnienia zadanego sterownik wyłączy pompę. Dodatkowo zainstaluję wodomierz z impulsatorem dzięki któremu będę mógł sprawdzić ile wody deszczowej pobiera mój dom. Planuję też zainstalować licznik kWh z komunikacją modbus rtu żeby mieć też podgląd do zużywanej przez pompę energii elektrycznej. Pompa będzie zabezpieczona wyłącznikiem silnikowym który w przypadku przeciążenia lub braku fazy jeżeli wybiorę pompę 3F poda sygnał do sterownika który wyłączy pompę i wyświetli komunikat o awarii pompy. Wszelkie komunikaty awaryjne będą wyświetlane na ekranie sterownika oraz dzięki wbudowanemu webserwerowi także na ekranie tabletu. Sterownik będzie powiadamiał mnie również o wszelkich awariach wysyłając do mnie email. Gdyby sterownik uległ awarii będę mógł się przełączyć na sterowanie ręczne dzięki dodatkowemu czujnikowi w postaci pływaka poziomu minimalnego który wyłączy pompę jak braknie wody w zbiorniku w trybie ręcznym. Jeżeli braknie wody w zbiorniku wody sterownik zamknie elektrozawór wody deszczowej i otworzy elektrozawór wody miejskiej. Bardzo dużą zaletą jest obsługa przez sterownik kart pamięci microSD dzięki czemu mogę łatwo kopiować i uruchamiać program gdyby mój easyE4 uległ awarii.

Biorę udział w konkursie i akceptuję regulamin konkursu.

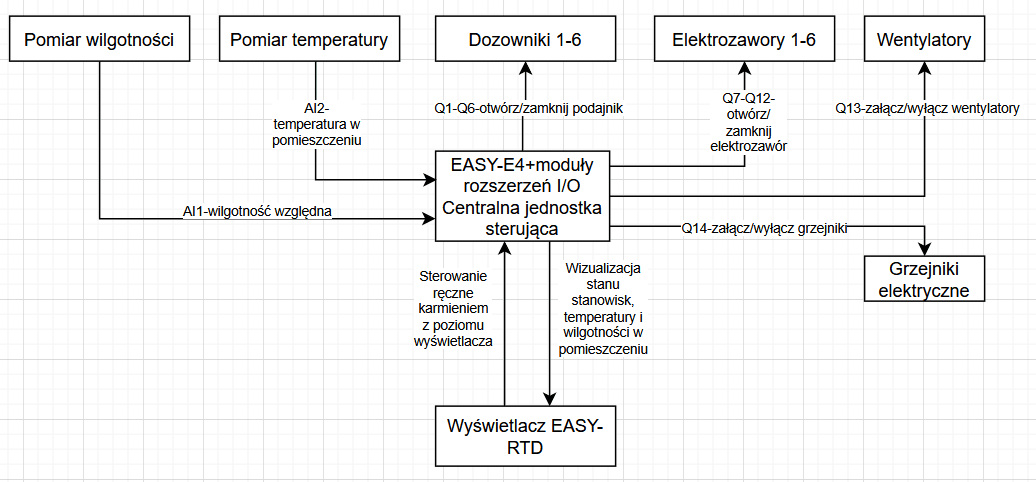

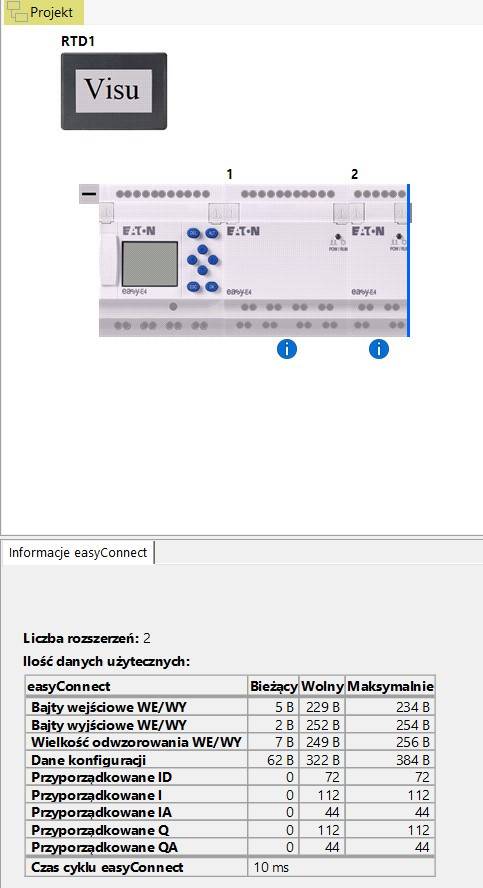

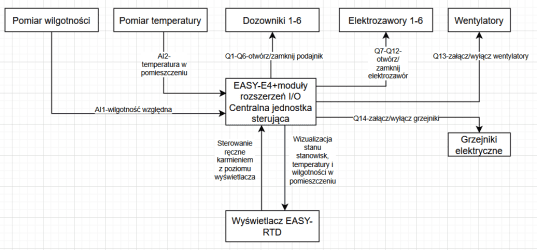

Celem projektu jest automatyzacja prac wykonywanych przy hodowli bydła gospodarczego. Zostanie to osiągnięte poprzez zautomatyzowanie procesu karmienia, pojenia oraz dbanie o jakość powietrza wewnątrz budynku z wykorzystaniem sterownika Eaton EASY-E4, wyświetlacza Eaton EASY-RTD i modułów wejść/wyjść. Proces karmienia oraz pojenia będzie mógł odbywać się w dwóch trybach, pierwszy z nich-automatyczny, w którym sterownik będzie otwierał i zamykał klapy dozowników z paszą oraz elektrozawory do poideł z wodą o ściśle określonych porach dnia, które będą wyznaczone przy użyciu wewnętrznego zegara. W drugim trybie-ręcznym, użytkownik może sam wybrać porę karmienia przy pomocy wyświetlacza. Ponadto sterownik będzie też odczytywał z czujników temperaturę i wilgotność w pomieszczeniu w czasie rzeczywistym i w przypadku przekroczenia któregoś z parametrów granicznych załączał odpowiednio grzejniki lub wentylatory.

Świetna okazja aby wypróbować nowe rozwiązanie :)

Biorę udział i akceptuję regulamin konkursu.

Cel projektu: Stworzenie centralnego sterownika domowej instalacji elektrycznej (Energy Management System - EMS), który maksymalizuje poziom autokonsumpcji energii z instalacji fotowoltaicznej, minimalizuje pobór energii z sieci publicznej i obniża koszty poprzez inteligentne zarządzanie przepływami energii między fotowoltaiką, domowym magazynem energii, siecią, a odbiornikami o dużej mocy. System oparty na przekaźniku EATON EASY-E4 ma działać jako mózg instalacji, podejmując decyzje w czasie rzeczywistym.

Wątek dodany do obserwowanych żeby o nim nie zapomnieć, jeszcze tu wrócę. :)

Super pomysł warto brać się do roboty !

Bardzo fajna inicjatywa, będę myślał nad pomysłem

Brzmi super! 🔧 Właśnie zabieram się za przygotowanie zgłoszenia – easySoft ogarnięty, pomysł się klaruje, teraz tylko spisać wszystko i dorzucić schemat 💡

Jeśli ktoś się jeszcze waha – serio warto spróbować! Nawet jeśli nie masz doświadczenia z EASY, to dobra okazja, żeby się nauczyć czegoś nowego i przy okazji zgarnąć porządny sprzęt od @EATON Electric  👌

Powodzenia wszystkim! 💪
