Jak poprawnie zabezpieczyć instalację fotowoltaiczną w domu jednorodzinnym przed przepięciami spowodowanymi burzą, jeśli falownik i rozdzielnica główna znajdują się w różnych budynkach na posesji?

Instalacja uziemiająca powinna być wspólna dla obu obiektów, chodzi tu o wyrównanie potencjałów w przypadku wyładowania i uniknięcie powstawania niebezpiecznych napięć krokowych i dotykowych.

Przy takiej odległości dobrze będzie zastosować co najmniej 2 ograniczniki po stronie AC jeden w rozdzielnicy PV i jeden w rozdzielnicy głównej w domu. Oba T1+T2.

Dzień dobry,

Chcąc dobrać ograniczniki przepięć do zabezpieczenia instalacji PV, w każdym przypadku należy rozważyć następujące kwestie:

1. Lokalizacje ograniczników przepięć

2. Typ ograniczników przepięć

3. Napięcie znamionowe ograniczników DC

1. Biorąc pod uwagę, że panele i rozdzielnica RG AC są w budynku mieszkalnym, a falownik w garażu oddalonym o 15 m, to odległości między poszczególnymi elementami są większe niż 10 m a zatem zgodnie z PN-HD 60364-7-712 należy zastosować dodatkowe SPD. Należy w tym przypadku uwzględnić ograniczniki:
  a) SPD AC w rozdzielnicy głównej domu
  b) dodatkowy SPD AC przy falowniku w garażu
  c) SPD DC przy falowniku w garażu
  d) dodatkowy SPD DC przy panelach PV na dachu

2. Typ ograniczników zależy od tego czy i jak wykonana jest ewentualna ochrona odgromowa:
  a) jeżeli nie ma urządzenia piorunochronnego, to w każdym punkcie instalacji należy zastosować SPD Typu 2
  b) jeżeli jest urządzenie piorunochronne na domu, i zachowano odstępy separujące między instalacją PV a instalacją odgromową to należy zastosować
 - SPD AC Typu 1 w rodzielnicy głównej domu
 - SPD AC i DC Typu 2 w pozostałych punktach instalacji
  c) jeżeli jest urządzenie piorunochronne na domu, ale nie zachowano odstępów separujących między panelami PV lub budynek jest pokryty blachodachówką to należy w każdym punkcie instalacji zastosować SPD Typu 1.

3. Jeżeli napięcie znamionowe łańcucha nie przekracza 833V to bez dodatkowych obliczeń można stosować SPD DC o napięciu pracy do 1000V.

Do doboru ograniczników my z kolei polecamy nasz kalkulator: https://rst.pl/pigulki/konfigurator-doboru-ogranicznikow-przepiec-do-instalacji-pv/

Dodatkowo polecam do przeczytania:  https://rst.pl/dobor-ogranicznikow-przepiec-dc-w-instalacji-fotowoltaicznej/  oraz https://rst.pl/fotowoltaiczne-uklady-zasilania-ochrona-odgromowa-i-przed-przepieciami/

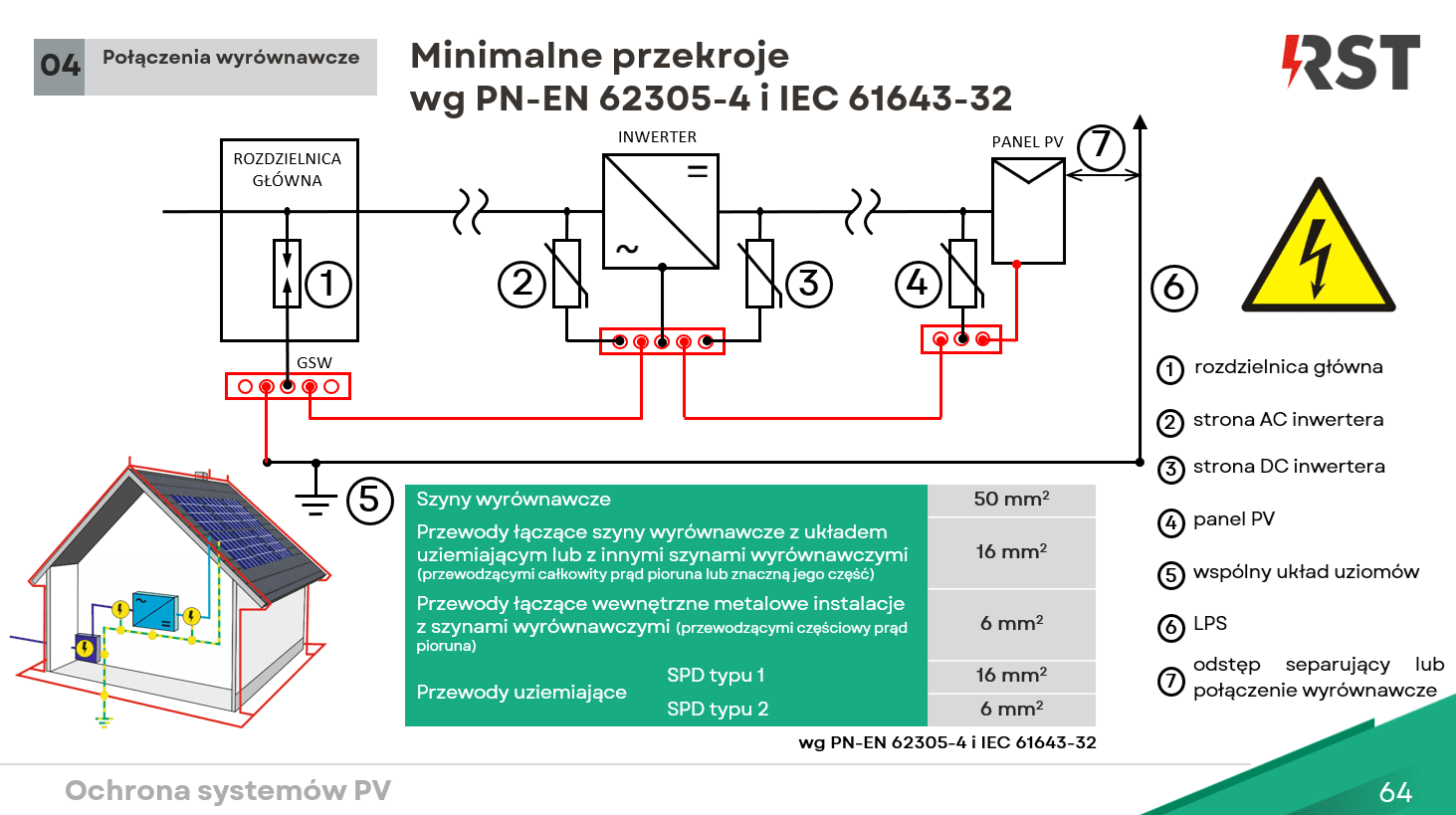

W kwestii uziemienia: stosujemy uziemienie główne domu, które powinno być doprowadzone do rozdzielnicy głównej. Od paneli PV przewód wyrównawczy prowadzony powinien być do ograniczników SPD DC na dachu, dalej do garażu do połączenia z ogranicznikami przy falowniku i samego falownika, a stamtąd do rozdzielnicy głównej w domu i do głównej szyny uziemiającej. Nie uziemiamy bezpośrednio falownika ani paneli PV. Należy tu stosować przewód wyrównawczy jako jeden punkt odniesienia dla całej instalacji.

Dzień dobry,

pomocą w tym zakresie będzie ten artykuł: https://kanalelektryczny.pl/jaki-ogranicznik-przepiec-do-fotowoltaiki/

oraz ewentualnie film na youtube, który podrzucam

Dzień dobry

Przy doborze ogranicznika przepięć polecamy nasz konfigurator ochrony przepięciowej

Tak jak już wcześniej wspomniano, najlepiej byłby dopytać się u konkretnych specjalistów z tego też działu.

Ciekawy temat, warto by podesłać jakiś szkic/rysunek, jakiś pomysł mam, ale jednak odeślę do specjalistów @Piotr Bibik @EATON Electric @Hager @RST @Phoenix Contact

Warto zwłaszcza podpytać w DEHN, ale to już nie na forum, indywidualnie tylko.
