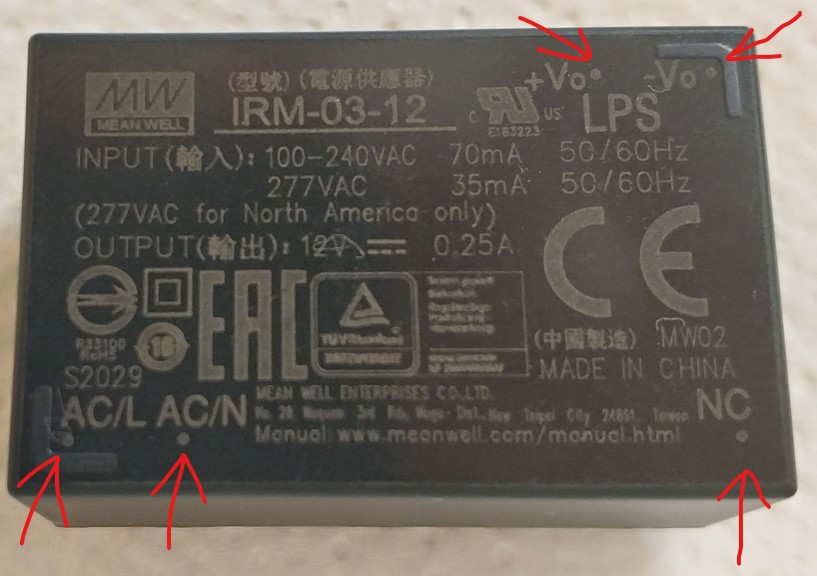

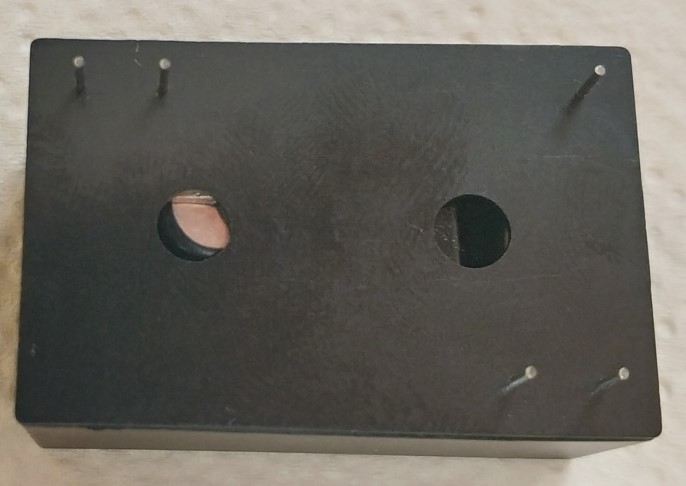

Potrzebuję zasilić niewielkie urządzenie z 12V DC ma zaciski + -, kupiłem zasilacz (zdjęcia w załączeniu) i kto podpowie jak go podłączyć?
Zasilanie 230 V AC nie stanowi problemu, ale na wyjściu mamy trzy końcówki: +Vo -Vo NC.
Odpowiedzi (23)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 169 pytań
- 2053 odpowiedzi
- 98.7% pozytywnych ocen od użytkowników
@Gwozdziu944: tak :) Wszystko działa :)
-
- Ostatnia wizyta:
- W serwisie od:
- 15 pytań
- 1113 odpowiedzi
- 97.6% pozytywnych ocen od użytkowników
@Piotr Bibik: Ten czujnik temperatury to do sterowania ogrzewaniem schodów?
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 169 pytań
- 2053 odpowiedzi
- 98.7% pozytywnych ocen od użytkowników
@Gwozdziu944: nie, to tempSenasor PRO do którego można podłączyć do 3 szt czujników. U mnie odpowiada za pomiar temperatury zewnętrznej (w cieniu), temperatury wody w basenie u psa i trzeci czujnik planuję zainstalować do pomiaru temperatury zewnętrznej na słońcu ;)
-
-
- Ostatnia wizyta:
- W serwisie od:
- 74 pytań
- 2110 odpowiedzi
- 88.9% pozytywnych ocen od użytkowników
Żeby mu tylko za gorąco nie było.
-
- Ostatnia wizyta:
- W serwisie od:
- 15 pytań
- 1113 odpowiedzi
- 97.6% pozytywnych ocen od użytkowników
@ajotnet:masz jakieś podejrzenia że się będzie przegrzewał?
-
- Ostatnia wizyta:
- W serwisie od:
- 74 pytań
- 2110 odpowiedzi
- 88.9% pozytywnych ocen od użytkowników
@Gwozdziu944: Jakieś tam ma otwory wentylacyjne są. Firma MW solidna. Nie raz jeździłem do ludzi co mówili ze się świeci, nagle gaśnie, potem znowu się świeci czasem działa czasem nie...
Ale po co ja się czepiam by sola w oku zostać i podejrzenia robić ? Jątrzyć, rozdrapywać...
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 169 pytań
- 2053 odpowiedzi
- 98.7% pozytywnych ocen od użytkowników
@ajotnet: Zasilacz ma 3W i jest około 3x większy niż obciążenie. Przewidywane obciążenie będzie około 1W. Montaż zasilacza w puszce na zewnątrz budynku w zacienionym miejscu.
-
- Ostatnia wizyta:
- W serwisie od:
- 74 pytań
- 2110 odpowiedzi
- 88.9% pozytywnych ocen od użytkowników
@Piotr Bibik: Są specjalne dopuszkowe raczej :
Zasilacz LED dopuszkowy 12V DC 5W 0,5A IP67 OR-ZL-1617 – ORNO POLSKA | TIM SA
Szukamy profesjonalnych rozwiązań, a tu takie prowizoryczne rozwiązania. U nas w Polsce prowizorki najtrwalsze. Przecież nikogo nie zabije "nie popieści" BĘDZIE PAN ZADOWOLONY.
-
- Ostatnia wizyta:
- W serwisie od:
- 15 pytań
- 1113 odpowiedzi
- 97.6% pozytywnych ocen od użytkowników
@ajotnet:Przecież zadałem tylko normalne pytanie, a Ty odbierasz to jako personalne ataki na Ciebie. Skoro wyraziłeś obawy że może się grzać, to zapytałem o to, bo sam niedługo mogę potrzebować coś podobnego do pewnego projektu ale nie interesowałem się jeszcze firmami i jakością tych produktów.
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 169 pytań
- 2053 odpowiedzi
- 98.7% pozytywnych ocen od użytkowników
@ajotnet: Jednak zostaję przy Mean Well ;)
Jeśli mam wybierać zasilacze to staram się dobrać coś z oferty: Mean Well, Finder, Siemens, ABB, Schneider, Ever, Relpol, Breve, Wago, Phoenix Contact, Govena.
Jeszcze się nie zdarzyła sytuacja, aby Ci producenci nie mieli czegoś co potrzebowałem :) -
- Ostatnia wizyta:
- W serwisie od:
- 74 pytań
- 2110 odpowiedzi
- 88.9% pozytywnych ocen od użytkowników
@Gwozdziu944: Jak do puszki szukamy dopuszkowych (sama nazwa wskazuje) to raczej jasne, jak coś mamy w domu dla siebie to kto nas skontroluje rób co chcesz, Twoje mieszkanie, dom, najwyżej jak to się dzieje wszystko oki, a dach się spalił przez lampy na podbitkach. Na niektóre tematy nie mamy wpływu, zwierzyna zrobi swoje, a lubi kabelki jak w aucie.
-
- Ostatnia wizyta:
- W serwisie od:
- 74 pytań
- 2110 odpowiedzi
- 88.9% pozytywnych ocen od użytkowników
@Piotr Bibik: To wolny kraj jeszcze... Mówisz i masz...
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 169 pytań
- 2053 odpowiedzi
- 98.7% pozytywnych ocen od użytkowników
@ajotnet: puszka, zasilacz i taśma LED zamontowana pod balkonem (materiał niepalny), poza tym nadal mam większe zaufanie do marek które wymieniłem (awarie zdarzają się każdemu, więc nic nie można wykluczyć). Na szczęście są odpowiednie wkładki topikowe ;)
-
- Ostatnia wizyta:
- W serwisie od:
- 15 pytań
- 1113 odpowiedzi
- 97.6% pozytywnych ocen od użytkowników
@ajotnet:ja nie szukam dopuszkowego tylko na płytkę PCB. A z tego co wiem to taki jest na zdjęciu.
-
- Ostatnia wizyta:
- W serwisie od:
- 74 pytań
- 2110 odpowiedzi
- 88.9% pozytywnych ocen od użytkowników
@Piotr Bibik: nie ma pasków LED na 1 W... Chyba że 25 cm...
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 169 pytań
- 2053 odpowiedzi
- 98.7% pozytywnych ocen od użytkowników
@ajotnet: Rzeczywiście nieprecyzyjnie się wyraziłem. W puszce pod balkonem będą zamontowane dwa zasilacze. Jeden 70W do zasilenia paska LED, a drugi (właśnie omawiany) 3W do zasilenia czujnika temperatury.
https://blebox.eu/wp-content/uploads/20.10.2021_tempSensor-PRO-instrukcja_PL-mail.pdf
-
- Ostatnia wizyta:
- W serwisie od:
- 15 pytań
- 1113 odpowiedzi
- 97.6% pozytywnych ocen od użytkowników
Vo+ to nic innego jak napięcie na wyjściu i analogicznie Vo-. NC oznaczone jest jako not connected i tu nie podłączasz nic ;)
-
rozumiem że NC bardziej cię interesuje niż Vo-( V out - ) i Vo+(V out +). Natomiast NC jest Not Connected lub też No Connection. Można je traktować jako podpórka układu aby ustabilizować go na płytce PCB. Generalnie Wisi w powietrzu. Na PCB robi się po prostu pole lutownicze nie podłączone do niczego i przylutowywuje się ten pin tam
napięcie wyjściowe 12V/250mA-> 3W u dobrych sąsiadów specyfikacja:) MIłej zabawy :)
-
Płytka uniwersalna 50x70mm dwustronna - Sklep AVT
możesz też użyć takiej płytki uniwersalnej o odpowiednim rasterze (odległości otworów miedzy sobą ) wkładasz ten komponent i np. złącza wago na PCB łączysz komponenty pod spodem, to jak chcesz i masz ładną płyteczke z zamontowanymi komponentami w stabilny sposób, a nie na potocznie zwanego pająka (drutowanie w powietrzu )
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 169 pytań
- 2053 odpowiedzi
- 98.7% pozytywnych ocen od użytkowników
@Adus: montaż w puszce. Na płytce byłoby na pewno ładniej, ale musi wystarczyć lutowanie + termokurcze.
-
@Piotr Bibik: też będzie działać :) Przewody na wago złączone co by w przyszłości można było to naprawić w łatwy sposób w razie czego, bo w innym przypadku będziesz szedł z lutownicą :) chyba że nie jest to w jakimś newralgicznym miejscu i z łatwym dostępem :)
Już ty wiesz gdzie to zamontujesz i na pewno to przemyślałeś :)
-
-
- Ostatnia wizyta:
- W serwisie od:
- 40 pytań
- 286 odpowiedzi
- 99.3% pozytywnych ocen od użytkowników
Moim zdaniem, ponieważ jest to zasilacz komponentowy, czyli do instalacji w innych urządzeniach, zacisk NC należy połączyć z obudową urządzenia w którym zasilacz będzie zamontowany.
Choć z drugiej strony oznaczenie NC (No Connect), sugeruje że do tego zacisku nie podłącza się niczego.
