jak prawidłowo podłączyć ekran przewodu do obudowy złącza M12 SACC-M12MSD-4PL SH PN nr 1424682 @Phoenix Contact Załączona instrukcja niewiele mi mówi, filmik żenada pokazuje rzeczy oczywiste a nie to co może stwarzać problem. W foliówce poza złączem mam jeszcze aluminiowy pasek. Czy ktoś pomoże?
Rozwiązane! Idź do rozwiązania.
Odpowiedzi (3)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
- Ostatnia wizyta:
- W serwisie od:
- 28 pytań
- 909 odpowiedzi
- 97.4% pozytywnych ocen od użytkowników
po odpowiednim docięciu głównych żył, wycinasz ok 0,5-1cm zewnętrznej izolacji aby mieć dostęp do ekranu i tak skręcasz całość. Istnieją specjalne nożyki które nakładasz na przewód, obracasz 2-3razy i odpowiednie warstwy izolacji odchodzą w jednym momencie
Ściągacz izolacji z praską 6GK1901-1GA00 – SIEMENS | TIM SA
-
Sławomir Lesiak Ekspert Elektronik - telekomunikacja
- Ostatnia wizyta:
- W serwisie od:
- 49 pytań
- 1503 odpowiedzi
- 99% pozytywnych ocen od użytkowników

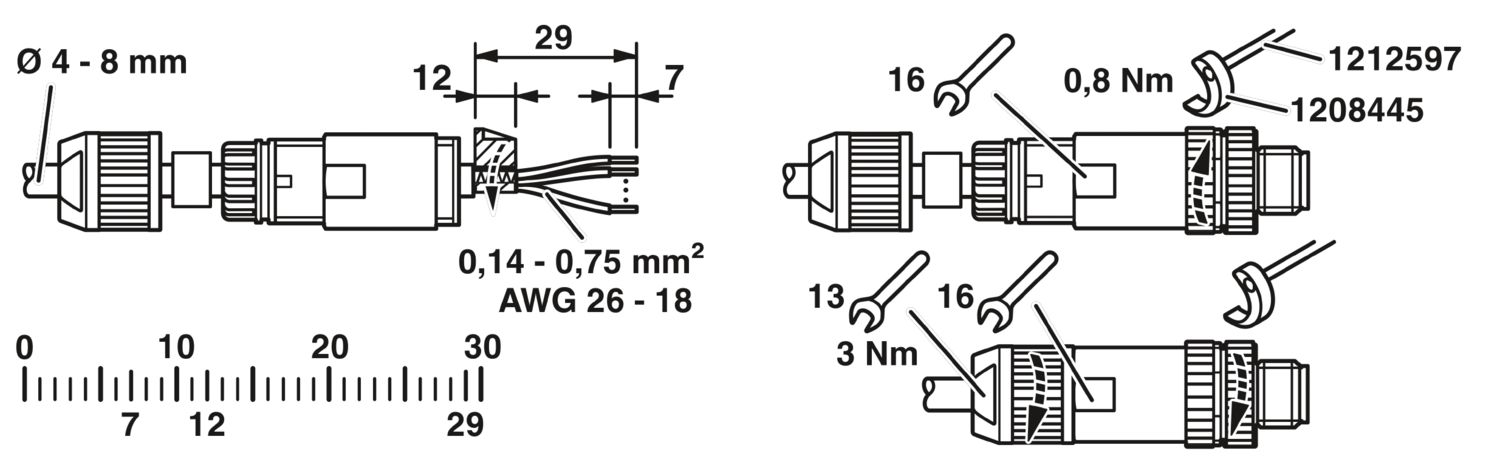

Nie narzekaj na Phoenix Contact. Nawet na rysunku jest przecież wszystko pokazane co trzeba. Zapewne Twoje poddenerwowanie wynika z tego że mało masz do czynienia z systemami automatyki. Jeżeli nie ma specjalnego łączenia na ekran wtedy najczęściej sam ekran jest po prostu wywijany i przycinany na taka długość, aby po złączeniu obu części obudowy był fizyczny kontakt z obudową. Dotyczy to wielu typu złącz. Tutaj na zdjęciu Ci pokazałem. Ale są też inne sposoby.
Czytaj także:
jak podłączyć stycznik?
Jak podłączyć stycznik SSR? Mam kilka sztuk styczników półprzewodni
jak podłączyć gniazdko?
Jak wymienic gniazdko gdy w ścianie mam dwa przewody, a w gniazdku
Jak podłączyć ;)
Niby proste bo cóż skomplikowanego w podłączeniu stycznika modułowe
Dzwonek do domu – jaki wybrać i jak
Jaki zasięg mają bezprzewodowe dzwonki do drzwi? Przycisk dzwonkowy
Jak podłączyć płytę indukcyjną?
Podłączenie nowej płyty indukcyjnej do kuchni może być wyzwaniem dl
Jak bezpiecznie korzystać z instalacji elektrycznej?
Bezpieczeństwo instalacji elektrycznej to podstawa funkcjonowania k

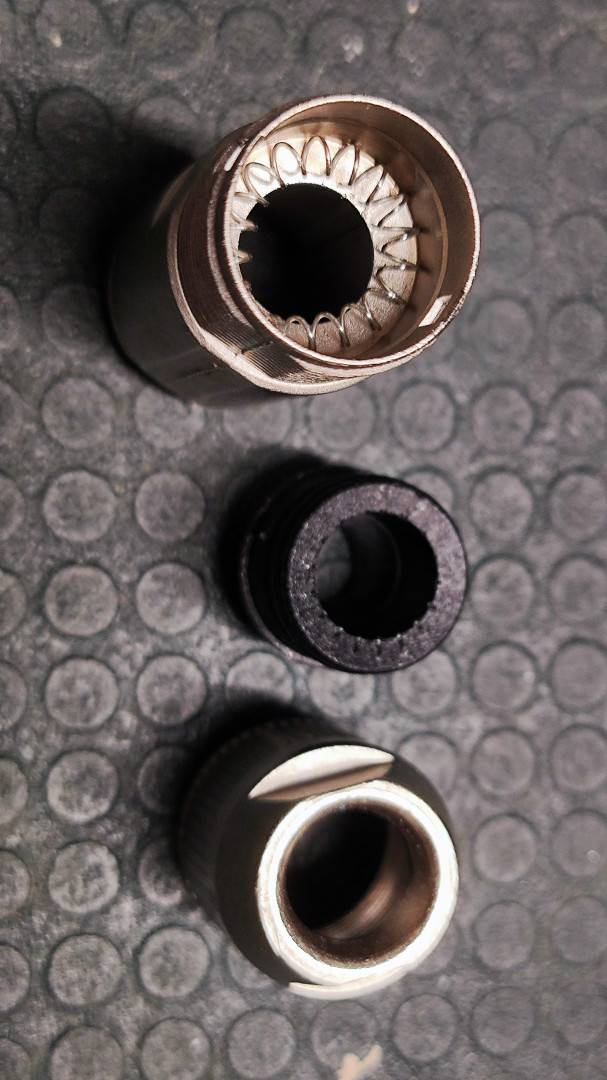

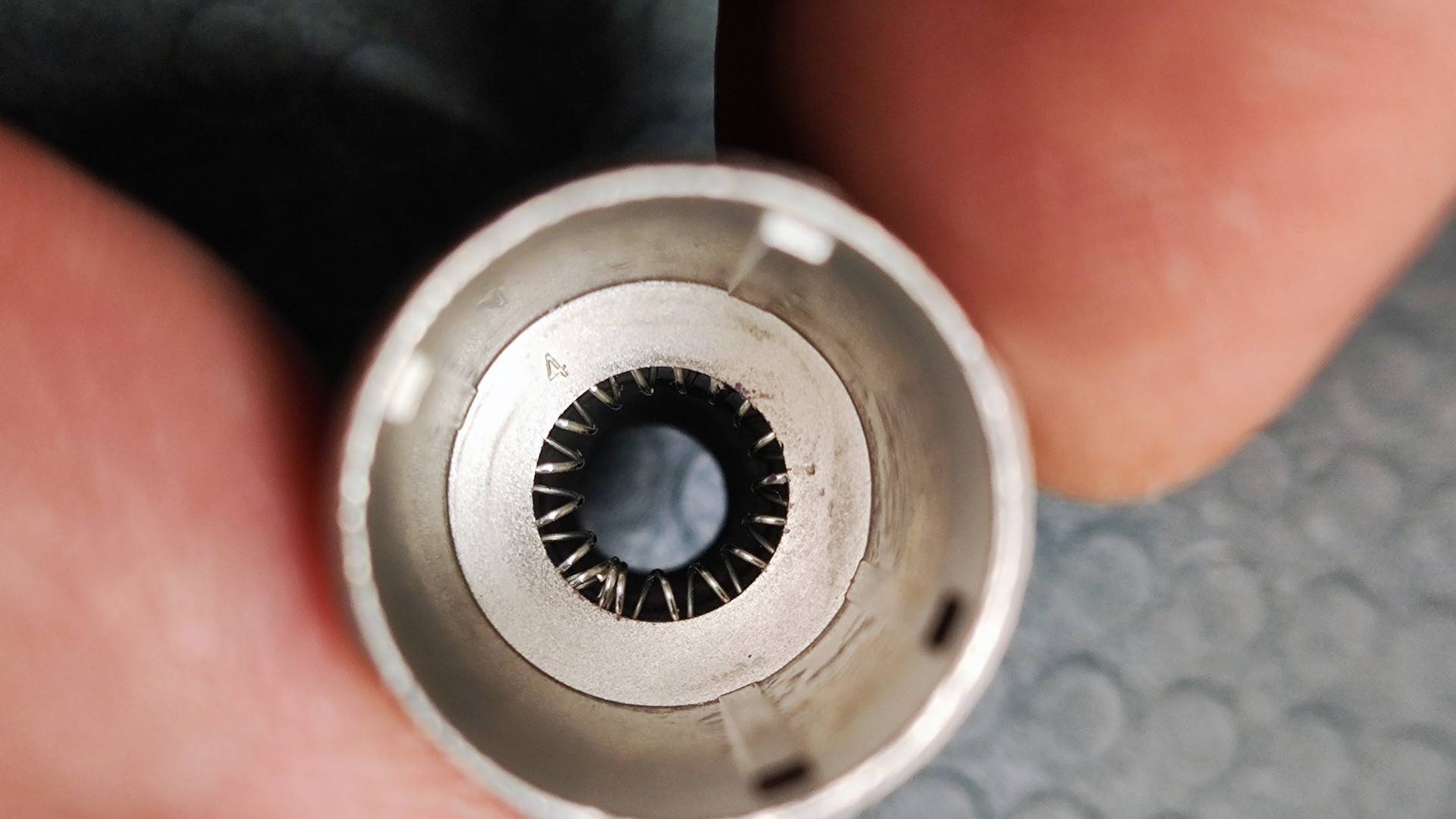

Odgrzebałem w moim przepastnym magazynku identyczną wtyczkę i sprawdziłem. Przygotuj przewód zgodnie z tym co podaje producent i co sam zamieściłeś. Połączenie będzie solidne ponieważ ekran foliowy z obudową wtyczki ma bardzo solidne metalowe połączenie za pomocą sprężyny. Zobacz poniższe zdjęcia, rozebrałem wtyczkę i pod dławnicą jest specjalna sprężynka, która podczas skręcania dławnicy zmienia swój kształt zapewniając solidne połączenie z ekranem. Jest tylko jedno ALE. Gdy dokręcisz zbyt słabo, połączenie będzie niepewne, gdy zbyt mocno, sprężyna przetnie folię i nawet może doprowadzić do uszkodzenia żył przewodu. W związku z tym należy używać wkrętaków dynamometrycznych z specjalną końcówką do złącz elektrycznych np:

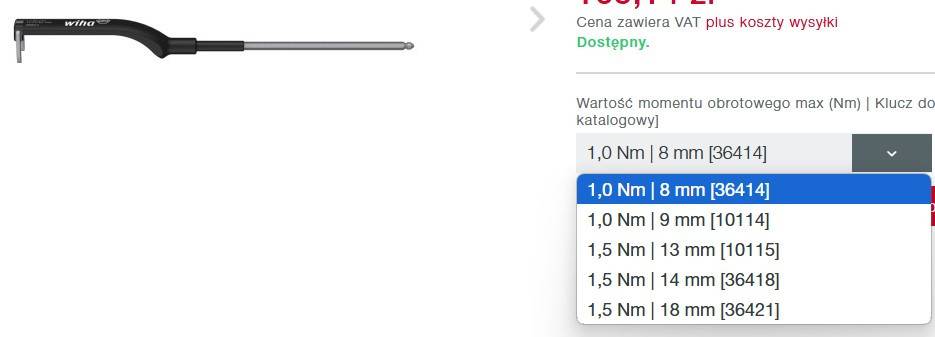

Który montuje się w standardowym wkrętaku dynamometrycznym tego producenta np:
@Doradca Wiha proszę o sprawdzenie czy niechcący nie wprowadzam w błąd z dopasowaniem wkrętaka do końcówki do złącz elektrycznych.
