Niby proste bo cóż skomplikowanego w podłączeniu stycznika modułowego z stykami pomocniczymi i układem zabezpieczającym, ale czy wiesz jak to podłączyć? Jak poprowadzić oprzewodowanie? W skład zestawu wchodzą:
- Stycznik modułowy 25A 0Z 4R 230V AC iCT A9C20837
Pomocnicze zabezpieczenie nadnapięciowe iACTp 220...240 V AC A9C15920
A dokładnie jak podłączyć moduł zabezpieczenia A9C15920 do stycznika A9C20837?
Odpowiedzi (9)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
- Ostatnia wizyta:
- W serwisie od:
- 16 pytań
- 325 odpowiedzi
- 99.1% pozytywnych ocen od użytkowników

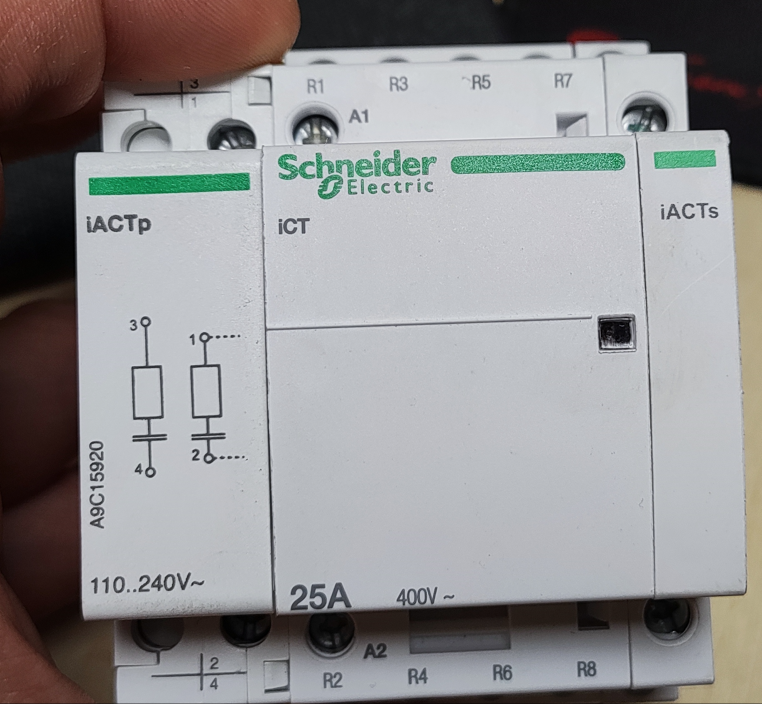

@Schneider Electric: znalazłem nieco lepsze zdjęcie ;)
-
- Ostatnia wizyta:
- W serwisie od:
- 16 pytań
- 325 odpowiedzi
- 99.1% pozytywnych ocen od użytkowników
I krótkie wideo na kanale ; Schneider Electric
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 212 pytań
- 2408 odpowiedzi
- 98.9% pozytywnych ocen od użytkowników
@Maciej: 1:20 wskazany jest prawidłowy montaż za pomocą "suwaków". @Tomasz Brzostowski @Pysiak tak jak napisał Schneider układ tłumiący A9C15920 montowany jest po lewej stronie iCT żółtymi zatrzaskami zapewniającymi połączenie elektryczne i mechaniczne. Gdyby trzeba zabezpieczyć inny np. stycznik to drugi obwód trzeba zabezpieczyć za pomocą przewodów podłączanych pod pozostałe zaciski (w tym zabezpieczeniem można obsłużyć dwa niezależne urządzenia np. styczniki).
-
-
Tomasz Brzostowski Ekspert ds. fotowoltaiki
- Ostatnia wizyta:
- W serwisie od:
- 30 pytań
- 1762 odpowiedzi
- 99.1% pozytywnych ocen od użytkowników
Może schemat pomoże.
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 212 pytań
- 2408 odpowiedzi
- 98.9% pozytywnych ocen od użytkowników
@Tomasz Brzostowski: super - schemat masz i co dalej - rozwiń temat - jak byś to zrobił?
-
Tomasz Brzostowski Ekspert ds. fotowoltaiki
- Ostatnia wizyta:
- W serwisie od:
- 30 pytań
- 1762 odpowiedzi
- 99.1% pozytywnych ocen od użytkowników
@Piotr Bibik: według mnie zabezpieczenie (zaciski 1 i 2) należy podłączyć równolegle z zasilaniem cewki stycznika (zaciski A1 iA2).
-
- Ostatnia wizyta:
- W serwisie od:
- 87 pytań
- 1255 odpowiedzi
- 98.5% pozytywnych ocen od użytkowników
Wygląda bardziej skomplikowanie niż pewnie jest. Ja w takim przypadku korzystam z danych technicznych i opisów wejść, które są zawsze dołączone do urządzenia. Czy posiada Pan takie rzeczy? Wtedy chętnie spróbuję powiedzieć jak podłączyć taki sprzęt:)
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 212 pytań
- 2408 odpowiedzi
- 98.9% pozytywnych ocen od użytkowników
@Pysiak: niestety :( pozostaje Google lub @Schneider Electric
p.s.Mam swoje przypuszczenia, ale ciekawe do jakich wniosków dojdziecie?
