Jak elektrycznie dobezpieczyć pompę przed suchobiegiem?

Zależy od układu sieci ale jest kilka rozwiązań. Możesz zastosować pływak wodny, który przy odpowiednim poziomie wody załączy styk, druga opcja to przekaźnik wodny, wtedy gdy woda będzie np w rurach w danym miejscu załączy styk

Nie znamy szczegółów tej instalacji. Nie wiemy, czy lustro wody jest widoczne i dostępne (jak w przypadku studni z kręgów) czy też dostęp jest utrudniony lub niemożliwy (jak przy studni wierconej). Nie mamy też informacji, czy silnik pompy jest jednofazowy czy trójfazowy.

Jak słusznie zauważyli poprzednicy, istnieje wiele metod wykrywania i zabezpieczania silnika przed suchobiegiem. Najprostszym rozwiązaniem jest monitorowanie poziomu lustra wody, ale jeśli nie ma takiej możliwości, naszym zdaniem najlepszym podejściem jest zastosowanie czujnika przepływu oraz czujnika ciśnienia (presostatu) na rurze. Połączenie tych dwóch sygnałów pozwala wykryć sytuację, w której pompa pracuje „na sucho” (czyli bez medium) co może być sygnałem dla automatyki do wyłączenia pompy lub powiadomienia obsługi.

⚠️Na tym etapie nie możemy zaproponować konkretnego rozwiązania, ponieważ brakuje kluczowych danych: średnicy rury, maksymalnego ciśnienia, przepływu, temperatury cieczy, a także informacji o samym medium (nie możemy z góry założyć, że chodzi o wodę).

Warto też pamiętać, że samo wykrycie braku cieczy to dopiero początek. Aby bezpiecznie wyłączyć (a później załączyć) silnik pompy, konieczne jest odpowiednie dobranie stycznika lub przekaźnika. Nie da się tego zrobić bez znajomości mocy silnika i informacji, czy jest to jednostka jednofazowa czy trójfazowa.

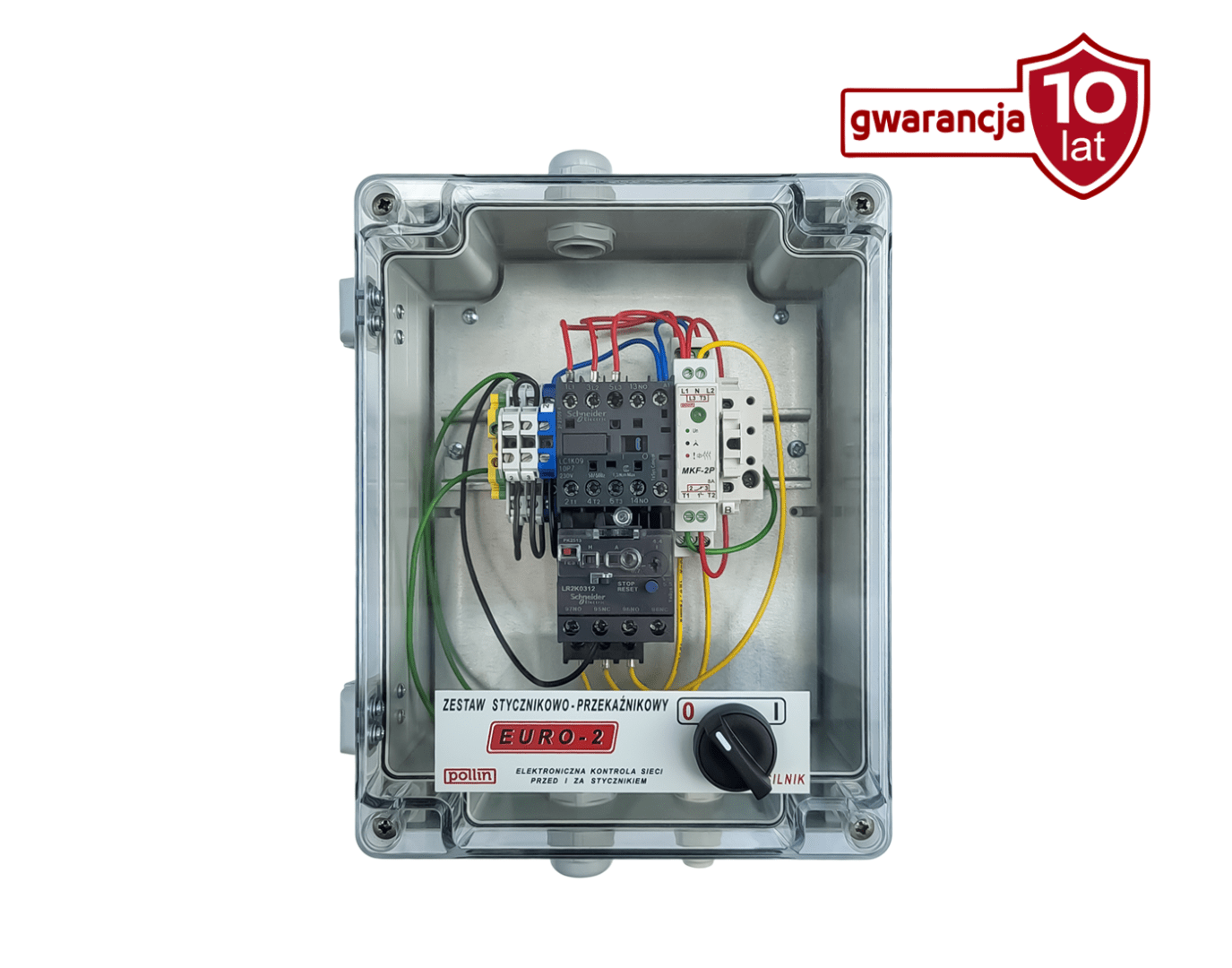

W przypadku silników trójfazowych bardzo dobrym rozwiązaniem jest zastosowanie gotowego zestawu EURO-2. To kompletne urządzenie stycznikowo-przekaźnikowe (dobierane do mocy silnika), które służy do załączania oraz zabezpieczania silników trójfazowych przed skutkami pracy niepełnofazowej (np. zanik jednej z faz), przeciążeniem prądowym, asymetrią napięć, a także kontroluje sieć trójfazową za stycznikiem. Zestaw ten sprawdza się szczególnie w urządzeniach pracujących bez stałego nadzoru, takich jak pompy głębinowe, hydrofory, wentylatory czy sprężarki.

🛡️Warto podkreślić, że EURO-2 jak wszystkie produkty Pollin objęte są 10-letnią gwarancją.

W skład zestawu wchodzą:

  ✅stycznik,
  ✅przekaźnik termobimetalowy,
  ✅elektroniczny przekaźnik asymetrii napięciowej,
  ✅wyłącznik obwodu sterowania.
  ✅Zestaw może współpracować z czujnikiem ciśnienia i czujnikiem lustra wody, co pozwala na kompleksowe zabezpieczenie pompy przed suchobiegiem.

W razie wykrycia nieprawidłowości, zestaw automatycznie odłącza silnik, a w przypadku poważnych uszkodzeń – blokuje jego ponowne załączenie, sygnalizując problem za pomocą diody LED.

EURO-2 to rozwiązanie nie tylko skuteczne, ale też wygodne w montażu i eksploatacji (zapewniamy wsparcie techniczne), a zestawy są dostępne w wersjach do 0,75 do 13 kW.

Jak najbardziej można to zrobić elektrycznie. Co to za aplikacja? W najprostszym przypadku wystarczy nawet sam pływak.

Tak naprawdę metod zabezpieczeń jest naprawdę wiele i nie trzeba jakoś specjalnie ingerować w układ rur . Metoda jak możliwości ochronne sa tez w różnych cenach. Można pompę zabezpieczyć przez : czujniki poziomu płynów, wyłączniki ciśnieniowe, termiczne zabezpieczenia. Droższe rozwiązania to falowniki z funkcją ochrony przed suchobiegiem, przekaźniki suchobiegu

https://www.tim.pl/przekaznik-kontroli-poziomu-cieczy-16a-2p-1-100kohm-z-regulacja-czulosci-pz-829rc/p/0918-417AA-FF026

https://www.tim.pl/hydroguard-zabezp-przed-suchobieg/p/0001-00017-10599
