Witam. Chciałbym wykonać instalacje elektryczną w garażu. Stworzyłem schemat oraz "amatorski" projekt. Chciałbym prosić o opinie czy wszystko jest okej
Zasilanie WLZ YAKXS 4x35mm2 ( zasilanie od słupa, linii nn zasilanego ze stacji trafo ) -> zabezpieczenie przedlicznikowe C32A 3p. ( S303 ) - > zasilanie domu YKY 4x10mm2, podział PEN w domu ( uziom pionowy ) -> zasilanie roz. GARAŻ YKY 5x6mm2
Jakie zabezpiecznie dobrać aby zabezpieczyć drugą rozdzielnie, która znajduje się w garażu, żeby zachować selektywność ? C25 3p? Czy może zastosować podstawe bezpiecznikową?

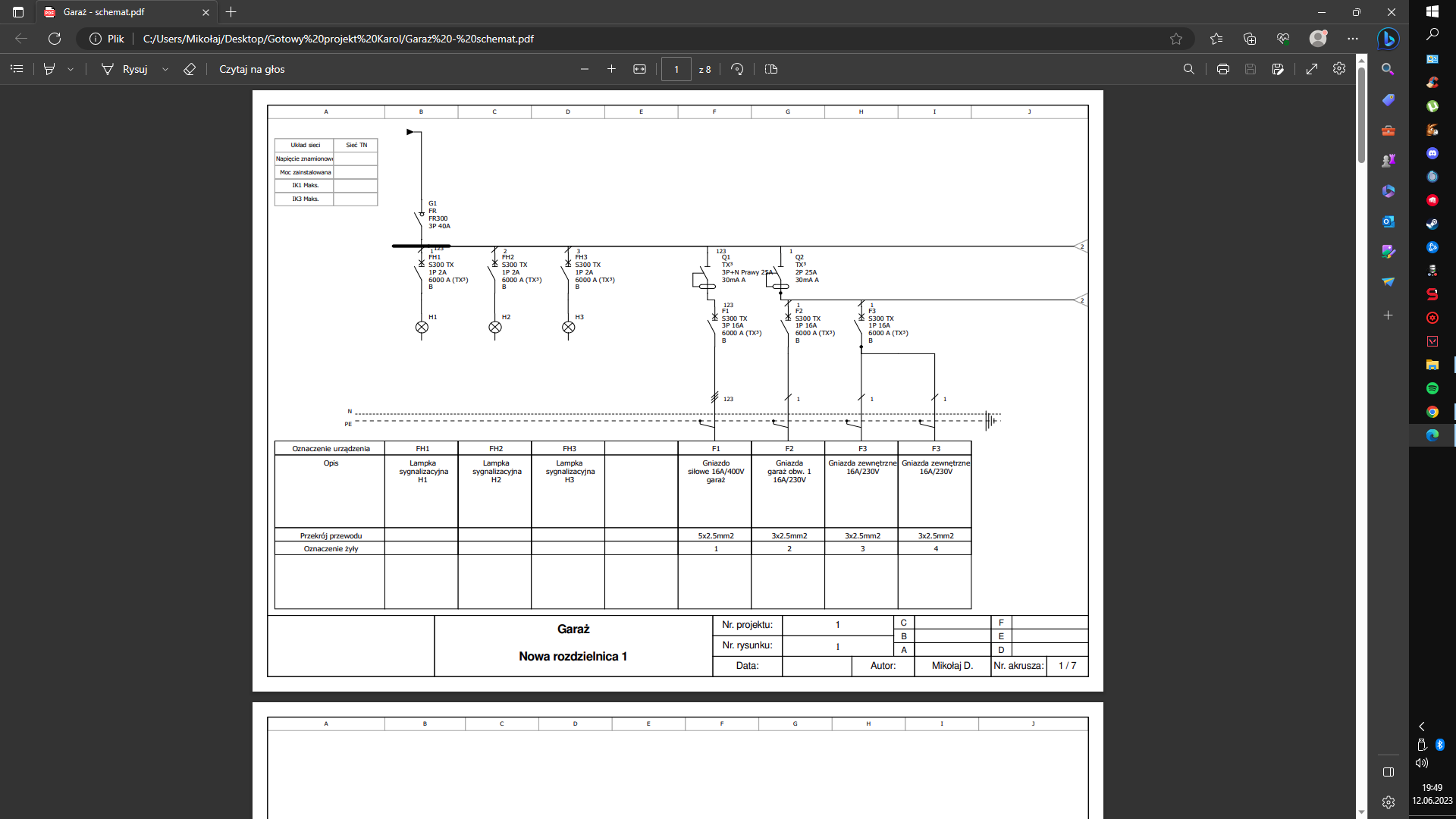

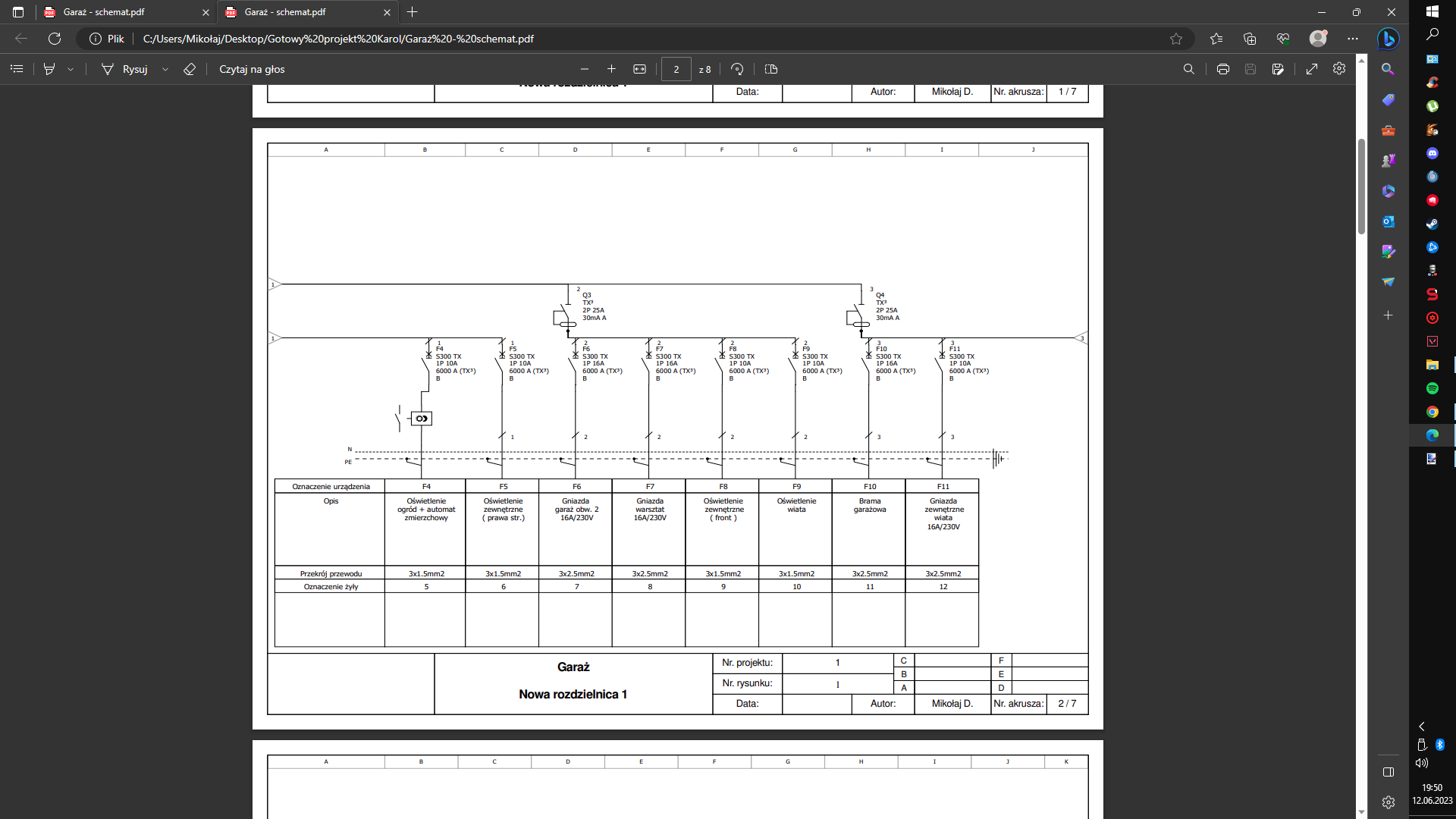

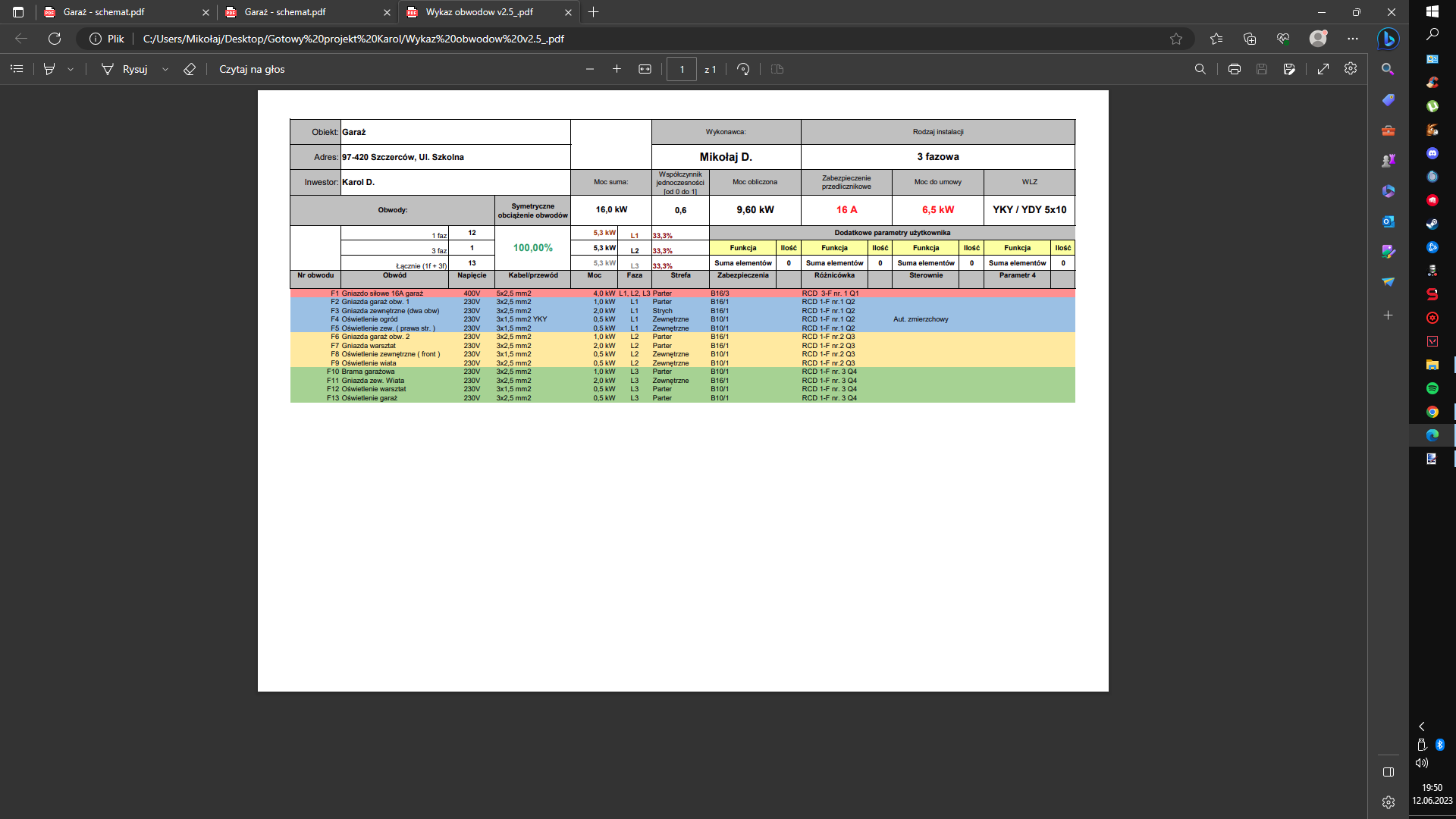

Załączam schemat oraz wykaz obwodów. Dziękuje za pomoc oraz waszą opinie!
Odpowiedzi (3)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
- Ostatnia wizyta:
- W serwisie od:
- 32 pytań
- 1954 odpowiedzi
- 98.6% pozytywnych ocen od użytkowników
Czyżby XLpro ? powiększ troszkę te schematy bo nic nie widać
-
schamty sa nieczytelne
Czytaj także:
Instalacja elektryczna w garażu - przykładowy schemat?
Może ma ktoś schemat jak wykonać elektryke w garażu za domem? Jak n
Instalacja elektryczna domu
Kupiłem dom od dewelopera w którym instalacja elektryczna zrobiona
Instalacja elektryczna w garażu
Czy instalacja elektryczna w garażu jako osobnym pomieszczeniu w do
Protokół odbioru instalacji elektrycznej i protokół przeg
Jeśli planujesz budowę domu, to prędziej czy później spotkasz się z
Kamper pod napięciem. Instalacja elektryczna w kamperze.
Budowa własnego kampera może dać tyle samo frajdy co późniejsze wyj
Masz hulajnogę elektryczną, rower elektryczny, deskorolkę
Masz hulajnogę elektryczną, rower elektryczny, deskorolkę elektrycz
@miki123999
Selektywność między wyłącznikami nadprądowymi jest umowna - tutaj do 160A co w parktyce oznacza brak selektwyności.
Polecam program charakterstyki lub Spider od @EATON Electric www.eaton.pl/strefaprojektanta.pl
Z takich rzeczy które mi się rzucają - dobrał Pan ch-kę zwarciową i prąd ciągły In, a wył, nadprądowe dobieramy na więcej parametrów
