Dobór kabli do wkopania ziemii i rozwiązanie instalacji

Dzień dobry
Jestem na etapie budowy domku letniskowego drewnianego całorocznego. Jest już wylana płyta fundamentowa. W płycie wypuściłem dwie rury PE50 na kable energetyczne.
Mam podpisaną umowę na przyłącze (postawienie skrzynki) z Tauronem - ale fizycznie nie ma jeszcze skrzynki. Wnioskowana przeze mnie moc to 15 kW.
Chciałbym teraz kupić odpowiednie kable i już poprowadzić w ziemi do płotu gdzie będzie skrzynka i do studni głębinowej/domku narzędziowego.
Czytałem dużo artykułów jaki kabel zakupić i na moje wychodzi, że od skrzynki do płyty fundamentowej powinien być YKY 5x10mm2 a nawet YKY 5x16mm2.
Ktoś mi polecił,  że wystarczy na ten domek kabel 3x4mm2 więc jest duży rozjazd...
Zaznaczam, że nie mam projektu domku - domek robiony będzie indywidualnie przez ekipę, łączenie z prostą instalacją wewnętrzną.

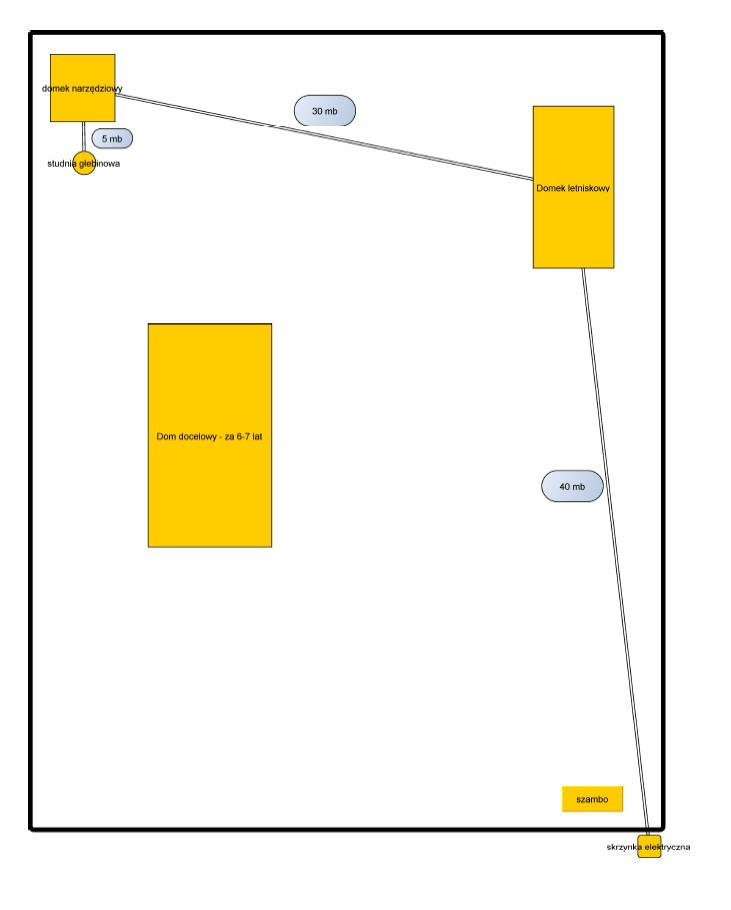

Załączam poglądowo usytuowanie budynków istniejących, odległości  jak i planowanego domu docelowego.

Moje pytania są następujące:
- jaki kabel powinien być w ziemi od skrzynki do płyty domku letniskowego ? (tutaj zakładam, że będzie rozdzielnica i złączenie dwóch kabli - od skrzynki o ten co pójdzie do studni i domku narzędziowego)
- jaki kabel powinien być w ziemi od płyty fundamentowej do domku narzędziowego i studni głębinowej ?
- czy ten kabel od płyty co idzie do domku narzędziowego powinienem zrobić tak jak narysowałem ? czyli druga rozdzielnica i dopiero kabel prowadzony do studni głębinowej ?
- czy jeśli za kilka lat postawię dom główny to kabel do domu ciągnąć drugi od skrzynki ? czy od płyty fundamentowej domku letniskowego ?

Dodatkowe informacje:
- w warunkach przyłączenia nie mam podanego kabla jaki ma być na mojej działce. Jest tylko napisane: "Od projektowanej szafki złączowo-pomiarowej wyprowadzić do obiektu odpowiednią do potrzeb odbiorcy linie kablowe niskiego napięcia. W obiekcie wykonać odpowiednie do potrzeb odbiorcy instalacje i urządzenia elektryczne."

- kabel do skrzynki w drodze prowadzony przez Tauron wg WP będzie NA2XY-J 4x120 mm2 o długości około 138 m zakończonego zestawem złączowo - pomiarowym ZK2a-1P
- W domku letniskowym zakładam używanie: czajnika, płyty indukcyjnej, podgrzewacza wody (jeszcze nie wiem jaki ale taki by podgrzał wodę w kranie i prysznicu), grzejników elektrycznych w zimie
- W domku narzędziowym planuję zrobić jakieś 2 gniazdka na podłączenie: piły ukośnicy, wiertarki, ładowarki
- W studni głębinowej będzie pompa 550-650W

Zdjęcie widzę, że nie pokazuje wyraźnie odległości więc piszę poniżej:

- od skrzynki do płyty fundamentowej domku letniskowego - 40 m
- od płyty fundamentowej domku do domku narzędziowego - 30 m
- od domku narzędziowego do studni głębinowej - 5 m
