cześć,
mam takie zapytanie od klienta, można prosić o pomoc?

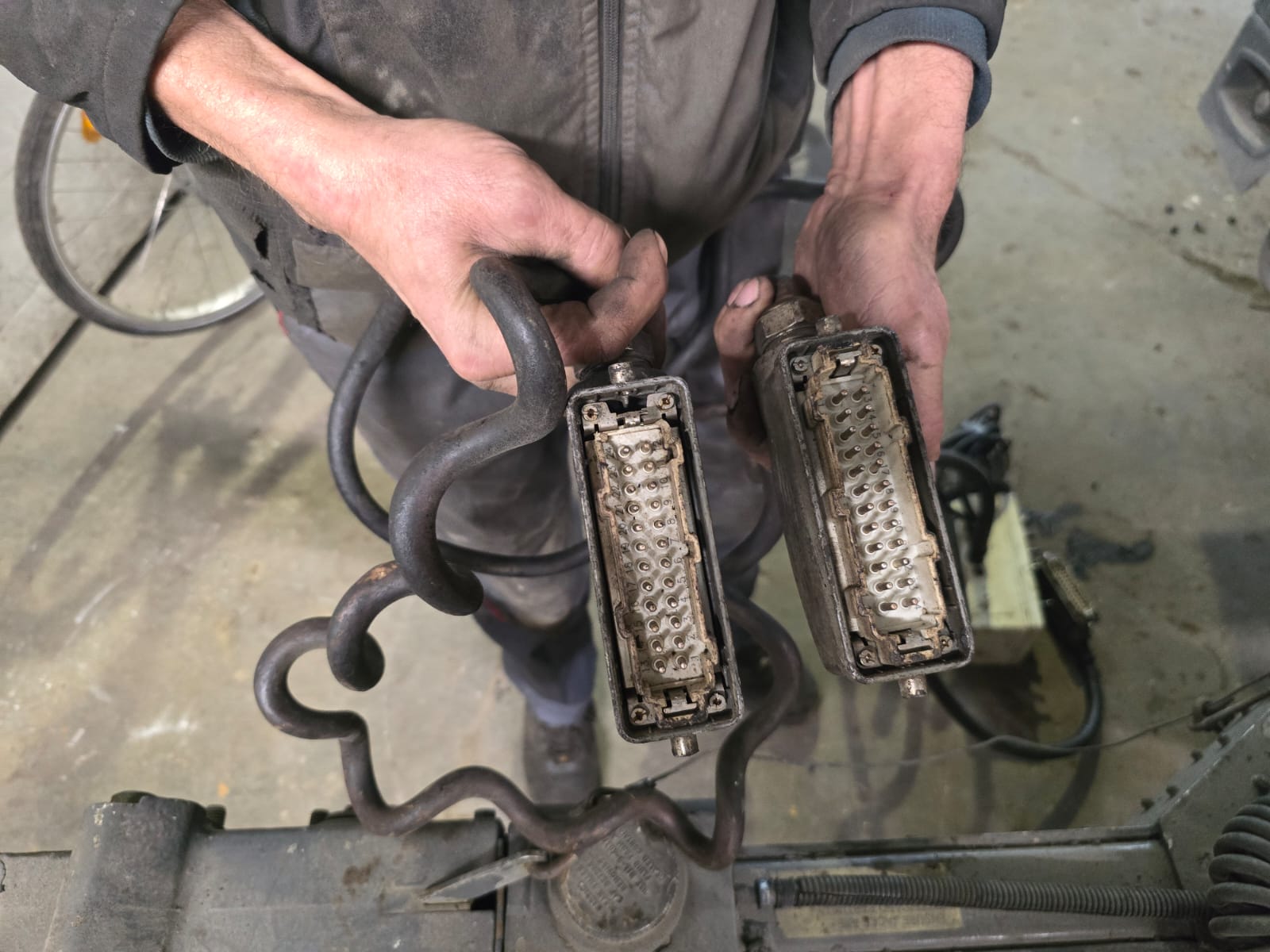

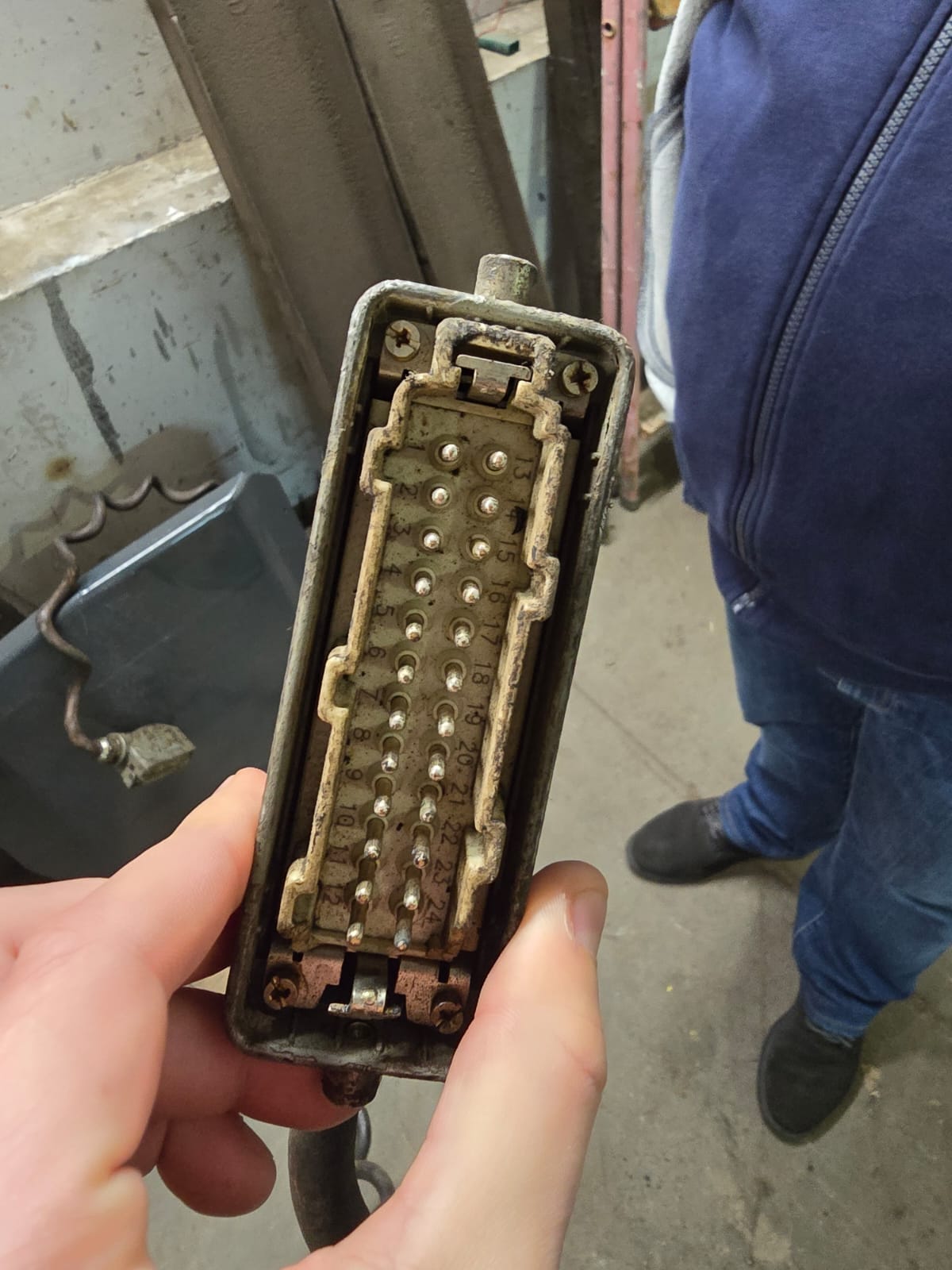

Szukam kabla z wtyczkami po obu stronach, jak na zdjęciu i dodatkowo do tego 2 gniazda. Czy posiadają Państwo taki w swojej ofercie? Potrzebujemy tego do skrapiarki. Wydaje mi się, że to tego typu wtyczka, jak w linku poniżej
https://elektrogielda.com/42685-zlacze-kompletne-han-kit-24b-24pin-obudowa-wtykowa-katowa-obudowa-gn
Proszę o wycenę, kabel długość około 5m.
chodzi mi najbardziej o to jaki kabel dobrać do do obudowy złącza.
Odpowiedzi (7)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
- Ostatnia wizyta:
- W serwisie od:
- 30 pytań
- 1279 odpowiedzi
- 99% pozytywnych ocen od użytkowników
Do tego Hartinga będzie pasował kabel 25x 1-2.5mm^2 o zewnętrznej średnicy od 13 do 25mm^2.
@HELUKABEL @Mariusz Pajkowski podpowiecie jaki kabel można by było wykorzystać?
-
Mariusz Pajkowski Ekspert
- Ostatnia wizyta:
- W serwisie od:
- 0 pytań
- 63 odpowiedzi
- 100% pozytywnych ocen od użytkowników
Nie do końca wiemy, w jakich warunkach pracuje przewód. Nie podajesz też napięć ani prądów.
Zakładam, że to sterowanie, więc przekroje rzędu 1-1,5mm2 są ok.
Jeżeli są to "normalne" warunki na maszynie w hali, bez ciągłego zginania przewodu w prowadnicy, to wystarczy
https://www.lapp.com/pl/pl/PLN/oelflex-classic-110/p/1119325
Dla przewodów pracujących w ruchu musi być odpowiednia wersja, np.
https://www.lapp.com/pl/pl/PLN/oelflex-classic-fd-810-p/p/0026339
PS. Czy ja dobrze widzę, że tam są oba złącza męskie ??
-
- Ostatnia wizyta:
- W serwisie od:
- 37 pytań
- 2309 odpowiedzi
- 98.1% pozytywnych ocen od użytkowników
@Mariusz Pajkowski: Właśnie dobrze chyba widzimy...hmmm
Pytającemu chodziło jeszcze o dobór wtyku, sugerowałbym skonfigurowanie układu wtyk+gniazdo
@Forlan90 poniżej link do konfiguratora złącz przemysłowych
https://products.lappgroup.com/connector-housing.html#%2Fpage%2F1234%3Fquery%3D%26master%3D101
-
@artel electric @Mariusz Pajkowski
dzięki za odpowiedzi i pomoc; już precyzuję
tak dokładnie 2 męskie, w pośpiechy nie sprecyzowałem o co chodzi klientowi, to urzadzenie jest podpięte z dwóch stron, potrzebuję więc tak:
2 złącza męskie więc do tego potrzebuję 2 wtyczki żeńskie, klient chce wymienić to w całości z przewodem, więc rozumiem, że potrzebuję do tego jeszcze obudowy do złącz i dławiki (nie z tworzywa) .... przewody są całe powyginane, uwalone, zakładam więc, że klient potrzebuje:
https://www.lapp.com/pl/pl/PLN/oelflex-classic-fd-810-p/p/0026339
@Mariusz Pajkowski pomożesz skonfigurować taki komplet wraz z numerami katalogowymi? nie do końca ogarniam konfigurator :( -
widzę, że Harting ma komplet jak @Zhandos62 wskazał @Mariusz Pajkowski w Lappie trzeba konfigurować tak?
-
Mariusz Pajkowski Ekspert
- Ostatnia wizyta:
- W serwisie od:
- 0 pytań
- 63 odpowiedzi
- 100% pozytywnych ocen od użytkowników
Trzeba podobierać części złącza.
Wkłady
10 10196000 EPIC H-BE 24 SS DR 20 10197000 EPIC H-BE 24 BS DR Obudowy
30 19113000 EPIC H-B 24 TS M25 ZW 40 10102000 EPIC H-B 24 AG Dławnica M25 o zakresie 9-17mm
50 53112030 SKINTOP MS-M 25x1,5
