Puszka przyłączeniowa – co warto wiedzieć o modelu HAD 4-S N/T-P/T 1869-00

W nowoczesnych instalacjach kuchennych coraz częściej pojawiają się urządzenia o dużym poborze mocy – płyty indukcyjne, kuchnie trójfazowe czy zabudowy AGD. W tym kontekście właściwy dobór i montaż przyłączeniowej puszki elektrycznej staje się elementem równie ważnym jak sam przewód zasilający. Model HAD 4-S N/T-P/T 1869-00 od ELEKTRO-PLAST to przykład komponentu, który łączy funkcjonalność z uwzględnieniem warunków instalacyjnych.

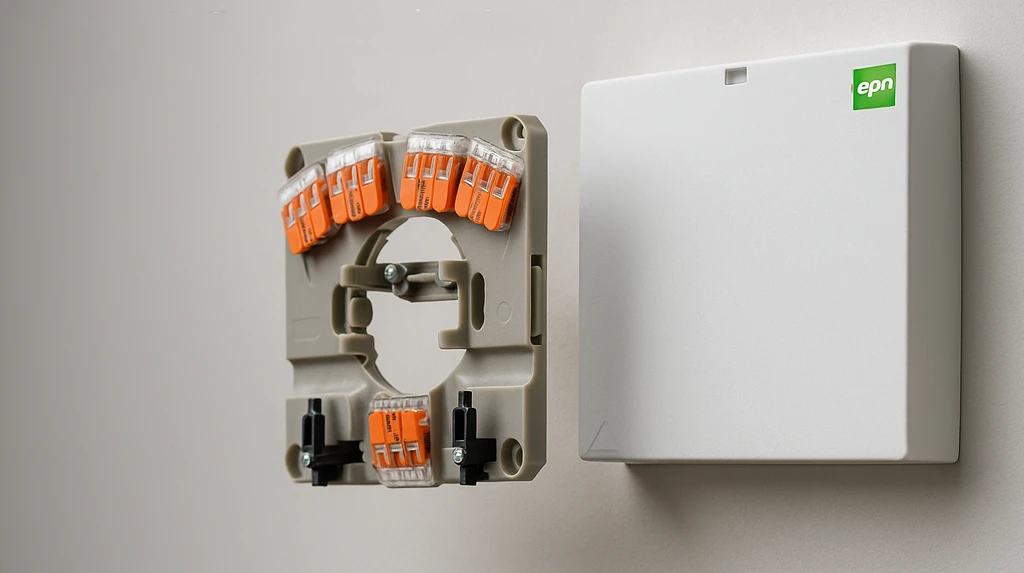

Charakterystyka techniczna i konstrukcja

Model 1869-00 posiada szereg specyfikacji technicznych opisanych przez producenta i dystrybutorów:

• Producent: ELEKTRO-PLAST Nasielsk.

• Norma: PN-EN 60670-1:2007 – istotna przy klasyfikacji puszek przyłączeniowych.

• Wyposażenie: szybkozłączki WAGO do 6 mm² – pozwalające na podłączenie przewodów o przekroju do 6 mm².

• Odciążenie przewodu metodą „P-FIX” – mechanizm obrotowego odciążenia przewodu, który poprawia trwałość połączenia.

• Podwójne wyjście kablowe: typowo 5 × 2,5 mm² oraz 3 × 4 mm².

• Wymiary: 113 × 117 × 22 mm, montaż podtynkowy.

• Materiał: tworzywo sztuczne; stopień ochrony IP20.

Dzięki powyższemu wyposażeniu puszka umożliwia estetyczne oraz bezpieczne przyłączenie urządzeń AGD — zarówno 1-fazowych, jak i 3-fazowych — w kuchniach lub pomieszczeniach użytkowych.

Zastosowania oraz znaczenie w instalacjach AGD

Gdzie i kiedy stosować?

Puszka 1869-00 przeznaczona jest przede wszystkim dla instalacji:

• urządzeń AGD takich jak kuchnie elektryczne czy płyty indukcyjne (1- i 3-fazowe).

• miejsc, gdzie wymagane jest podłączenie przewodów o większym przekroju — np. 6 mm² — co staje się normą przy mocniejszych urządzeniach.

Znaczenie dla bezpieczeństwa instalacji

Wyposażenie w szybkozłączki WAGO oraz mechanizm odciążenia przewodów zwiększa niezawodność połączeń elektrycznych. W kontekście kuchennym, gdzie obszar narażony jest na wilgoć, wysoką temperaturę lub zabrudzenia, odpowiednia puszka przyłączeniowa może znacznie wydłużyć trwałość instalacji i zapobiec przeciążeniom lub awariom.

Ułatwienie montażu i serwisu

Konstrukcja przewiduje łatwiejszy dostęp do zacisków, co sprzyja zarówno pierwszemu montażowi jak i późniejszym przeglądom albo modernizacjom instalacji — bez konieczności wymiany całego elementu lub skomplikowanego demontażu urządzenia AGD.

Elementy do uwagi przed instalacją

Warunki montażu

Przed instalacją warto zwrócić szczególną uwagę na:

• zgodność z normą PN-EN 60670-1:2007, co zapewnia, że produkt spełnia wymagania dotyczące puszek przyłączeniowych.

• odpowiedni przekrój przewodów — w tym modelu maksymalnie do 6 mm².

• odpowiednie warunki środowiskowe — stopień ochrony IP20 wskazuje na zastosowanie wewnątrz pomieszczeń, nie w środowiskach bezpośrednio narażonych na wodę lub bardzo wysoką wilgotność.

Praktyczne wskazówki montażowe

• Montaż podtynkowy wymaga odpowiedniej głębokości i dostępności – wymiary 113 × 117 × 22 mm są stosunkowo płaskie, jednak należy zapewnić odpowiednią przelotowość kabli.

• Odciążenie przewodu (P-FIX) powinno być zastosowane w sposób właściwy – przewody nie powinny być napięte, a mechanizm zapewnia, że nawet w ruchu lub wibracjach nie wystąpi przemieszczenie połączenia.

• Przy wyborze modelu dla urządzeń 3-fazowych trzeba uwzględnić liczbę przewodów i ewentualne rozgałęzienia – puszka ma podwójne wyjście kablowe (5×2,5 mm² i 3×4 mm²).

Bezpieczeństwo eksploatacji

• Upewnij się, że instalacja spełnia warunki przewidziane przez producenta – niewłaściwe użycie może obniżyć bezpieczeństwo i skuteczność połączenia.

• Regularna kontrola punktów przyłączeniowych i wizualna ocena może pomóc we wczesnym wykrywaniu problemów, zwłaszcza tam, gdzie przewody są narażone na zapylenie, podgrzewanie lub ruch.

Podsumowanie

Puszka przyłączeniowa HAD 4-S N/T-P/T 1869-00 to element instalacji elektroenergetycznej w kuchni, który choć niewielki, ma znaczący wpływ na bezpieczeństwo i trwałość całego zestawu urządzeń. Dzięki wyposażeniu w zaciski WAGO do 6 mm², mechanizm odciążenia przewodu oraz zgodności z normą PN-EN 60670-1:2007 stanowi kompetentne rozwiązanie dla podłączeń AGD — zwłaszcza w przypadku urządzeń dużej mocy lub rozbudowanych instalacji 3-fazowych.
