Jedną z niewielu pewnych rzeczy, które wydarzą się w przewidywanej przyszłości, jest ciągły wzrost kosztów w tym koszt energii elektrycznej. Nie oszukujmy się. W naszych domach, biurach i otaczającej nas rzeczywistości będzie przybywać urządzeń, które do swojego działania potrzebują prądu. Czy w takim razie można realnie zmniejszyć wysokość rachunku za prąd?

TAK, można. Aby ograniczyć rachunek należy wykonać dwa działania.

  • U dostawcy energii elektrycznej wybrać właściwą i najlepiej opłacalną taryfę,
  • Ograniczyć niepotrzebny pobór prądu.

Podstawą obydwu działań jest aktualna i realna wiedza na temat zużycia energii elektrycznej. Wiedzę tą, najlepiej pozyskać z własnego licznika, który np. za pomocą protokołu RS-485 można zintegrować z innymi urządzeniami lub innym oprogramowaniem np. Home Assistant.

Dzięki temu zbudować można własną bazę danych, generować wykresy, powiadomienia i podejmować inne działania, które realnie przyczynią się do zmniejszenia zużycia prądu.

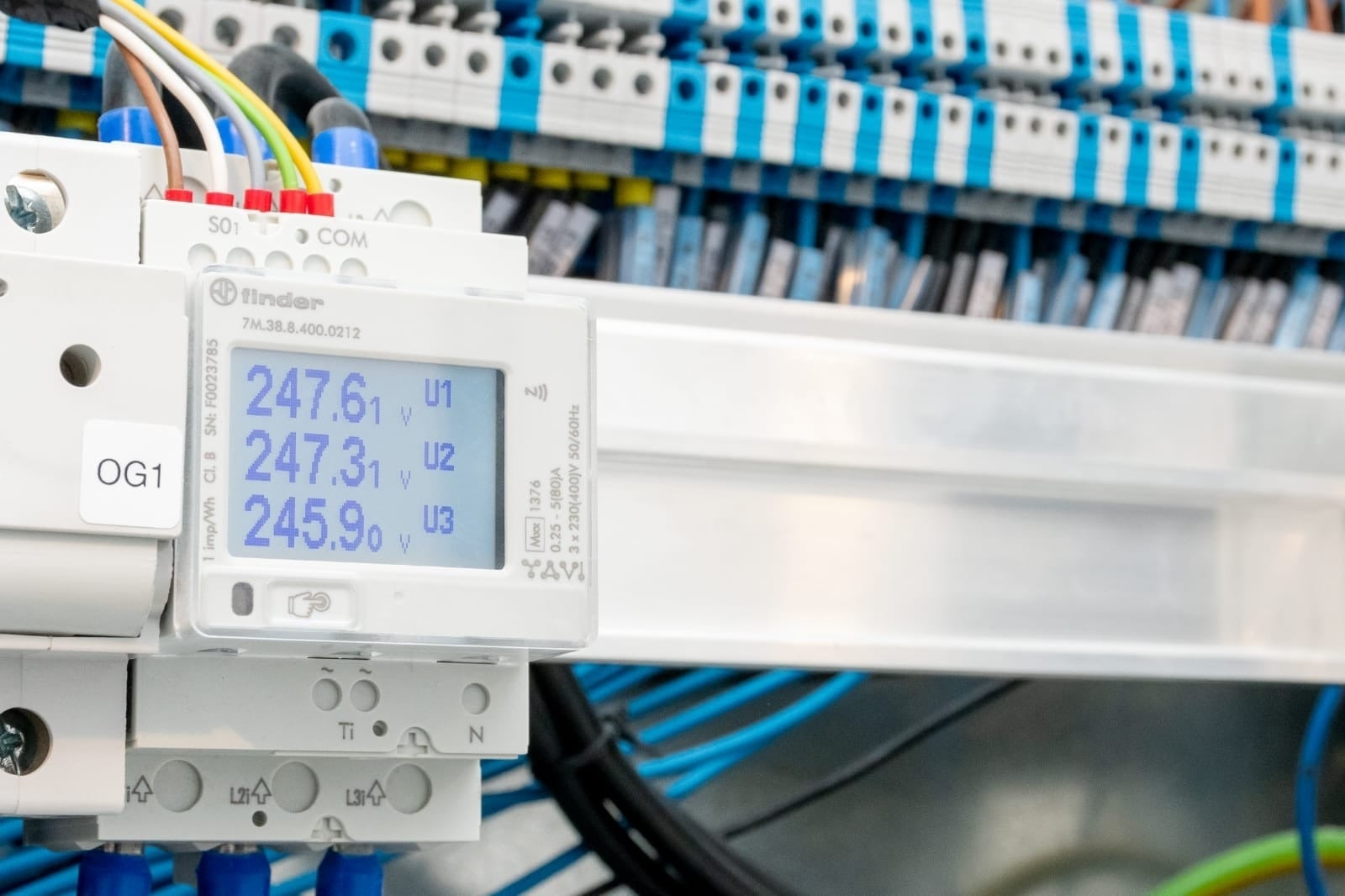

Przykładem licznika umożliwiającym pomiar energii pobieranej oddawanej posiadającym możliwość integracji z zewnętrznymi urządzeniami jest: Dwukierunkowy trójfazowy licznik energii MID 80A Modbus RS485 NFC Wielofunkcyjny 7M.38.8.400.0212.


Dwukierunkowy trójfazowy licznik energii MID 80A Modbus RS485 NFC Wielofunkcyjny 7M.38.8.400.0212

Przekaźniki logiczne a oszczędzanie energii

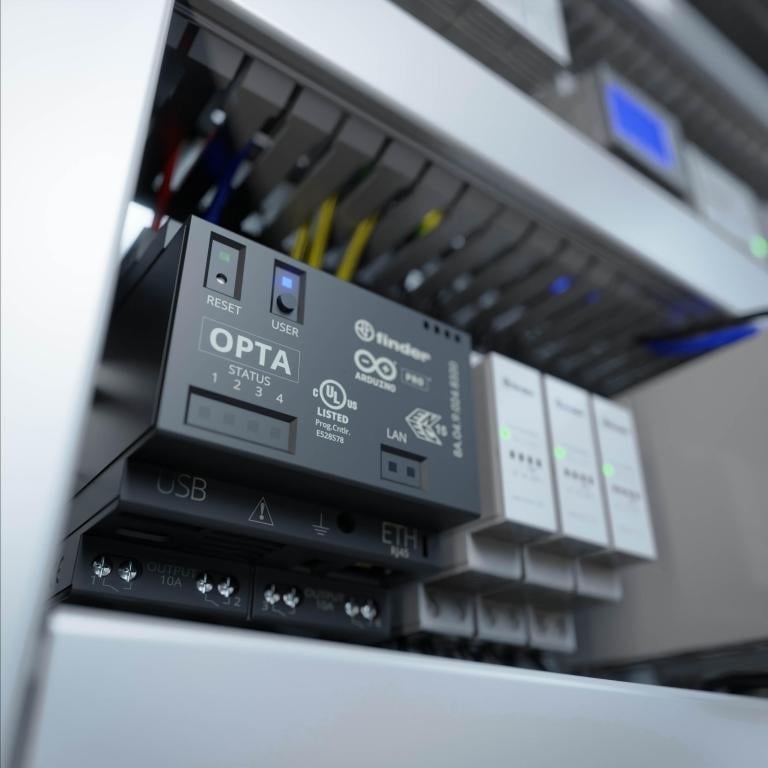

Sama wiedza o zużyciu energii to za mało. Urządzenia, które włączane są regularnie, warto zautomatyzować, a staje się to dużo prostsze i tańsze dzięki temu, że zamiast kilku tradycyjnych zegarów sterujących możemy użyć przekaźnika logicznego np. OPTA, który można zaprogramować, wykorzystując program Arduino PLC IDE za pomocą tradycyjnych języków: Drabinkowy (LD); Bloków funkcyjnych (FBD); Tekst strukturalny (ST); Schematy funkcyjne (SFC); Listy instrukcji (IL); lub za pomocą popularnego języka Arduino poprzez program Arduino IDE.


przekaźnik logiczny OPTA

Detektory ruchu w automatyzacji domowej

Sama OPTA ma ograniczone możliwości, jeśli nie dostarczymy jej odpowiednich informacji. Dlatego w procesach automatyki niezbędne są czujniki, które przekażą informacje o zużyciu prądu, temperaturze, ciśnieniu lub obecności osób albo zwierząt w danym terenie.

W obszarze detekcji ruchu rozróżniamy czujniki ruchu, które wykrywają większy ruch np. przechodzącą osobę i czujniki obecności, które wykrywają niewielki ruch np. poruszenie głowy lub ruch dłoni.

Akcja Bezpieczna elektryczność

Sprawdź raport o stanie bezpieczeństwa elektrycznego w Polsce!

Wyświetl darmowy raport

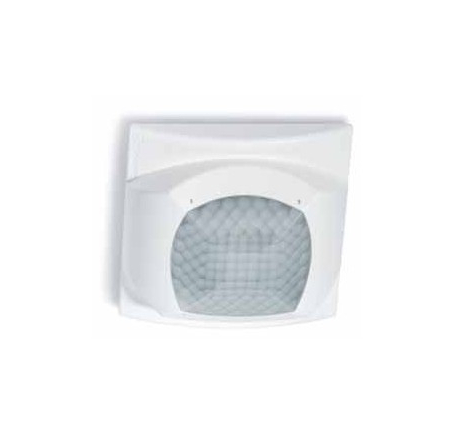

W uproszczeniu czujnik obecności ma wbudowane dwa obszary wykrywania ruchu. Pierwszy o większym polu detekcji, w którym czujnik ma mniejszą czułość i wykrywa ruch oraz mniejszy, w którym wykrywana jest obecność. Przykładem czujnika obecności o bardzo szerokim koncie detekcji jest np.: Czujnik ruchu i obecności sufitowy do biur, toalet, poczekalni 360st zakres detekcji 8mx8m 1Z 10A 250 V 18.51.8.230.0300.


Czujnik ruchu i obecności sufitowy do biur, toalet, poczekalni 360st zakres detekcji 8mx8m 1Z 10A 250V 18.51.8.230.0300

Obciążenie styków w automatyce domowej

W automatyce domowej obciążenie styków podawane jest najczęściej w kategorii pracy AC-1 (łatwe do załączania i rozłączania obciążenie czysto rezystancyjne) natomiast w rzeczywistości łączone są urządzenia z dużą ilością elektroniki lub silniki więc kategorie AC-3, AC-7A itp. Czy to duża zmiana? Kolosalna! Np., stycznik 22.32.0.230.4340

Parametry znamionowe:

Napięcie znamionowe 250/440 V AC
Prąd znamionowy 25 A
Maksymalny prąd załączania 120 A
W zależności od obciążenia może bezpiecznie łączyć:
Prąd znamionowy dla AC-5a 15A
Prąd znamionowy dla AC-3 i AC-7b 10A
Prąd znamionowy dla AC-7c 10A
Maksymalna moc łączeniowa dla AC-1 i AC-7a 6 250 W
Maksymalna moc łączeniowa dla AC-15 1 800 W
Obciążenie silnikiem 1-fazowym 1 000 W
Żarówki żarowe i halogenowe 2 000 W
LED 230 V 200 W
LED i halogeny zasilane poprzez zasilacz 200 W

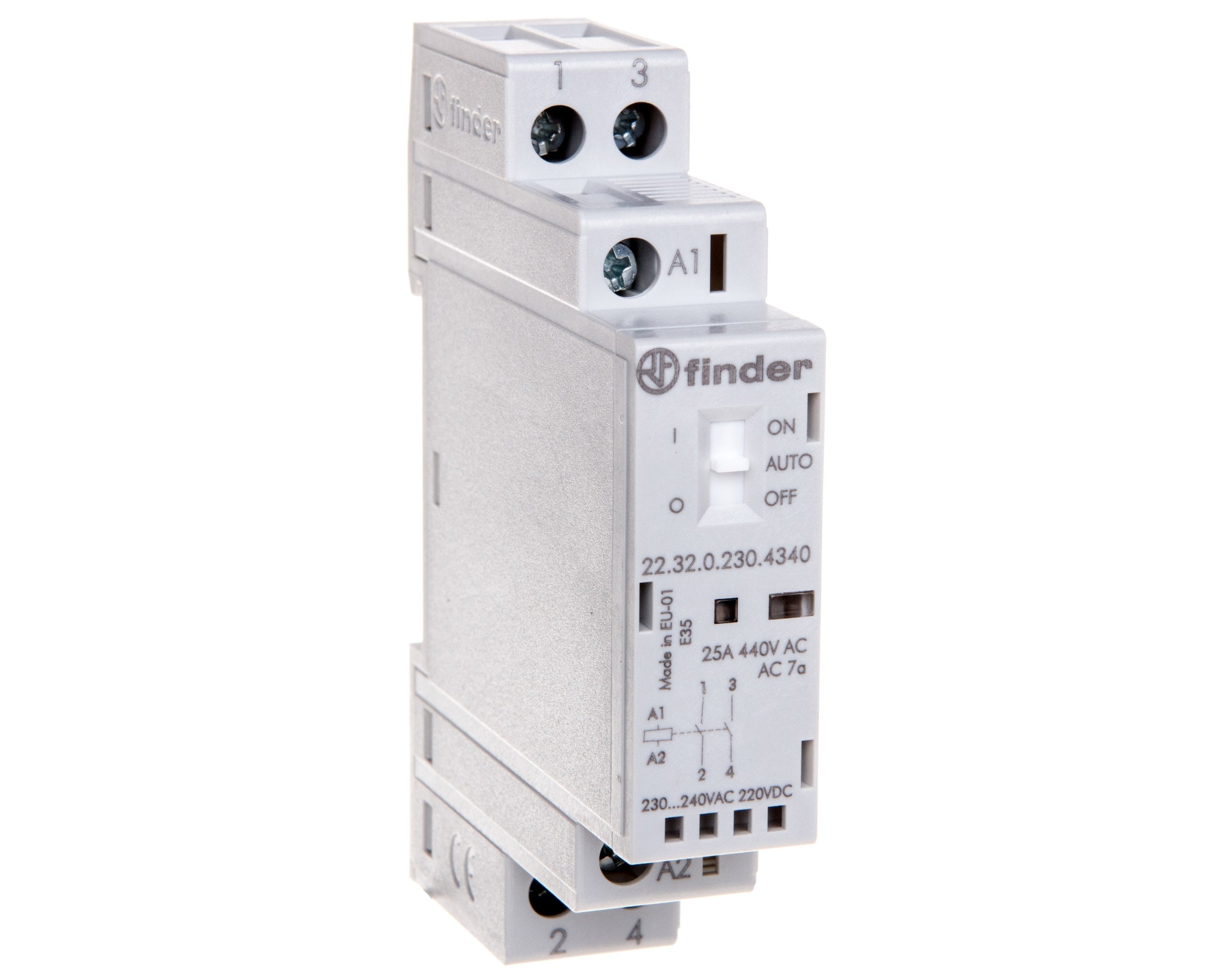

Z tego powodu w wielu przypadkach pomiędzy przekaźniki typu OPTA, czujniki ruchu, czujniki zalania itp. dawany jest odpowiednio dobrany „mocniejszy” element wykonawczy, jakim jest przekaźnik lub stycznik. Niektóre aparaty mają dodatkowo możliwość ręcznego sterowania funkcją ON-OFF np.: Stycznik modułowy 2Z 25A 230V AC/DC funkcja Auto‑On‑Off, wskaźnik zadziałania + LED 17,5mm 22.32.0.230.4340.


Stycznik modułowy 2Z 25A 230V AC/DC funkcja Auto‑On‑Off, wskaźnik zadziałania + LED 17,5mm 22.32.0.230.4340

Zegar cyfrowy i jego rola w automatyce domowejW wielu przypadkach tak zaawansowana automatyka nie jest potrzebna a do czasowego włączania lub wyłączania urządzeń, lub obwodów wystarczy użyć zegara, który według ustawionych przez użytkownika harmonogramów będzie sterował wybranym urządzeniem. Wybierając zegar warto zwrócić uwagę na maksymalną ilość możliwych do zaprogramowania akcji, oraz powtarzalność np., rok, miesiąc, tydzień, doba.

Przydatne również są funkcje związane z automatycznym wyliczaniem godzin wschodów i zachodów słońca w miejscu montażu. Przykładem zegara sterującego o dużych możliwościach jest: Zegar cyfrowy roczny, astronomiczny z możliwością rozszerzenia wyjść i wejść 2P 16A 230 V AC/DC 12.B2.8.230.0000.


Zegar cyfrowy roczny, astronomiczny z możliwością rozszerzenia wyjść i wejść 2P 16A 230V AC/DC 12.B2.8.230.0000

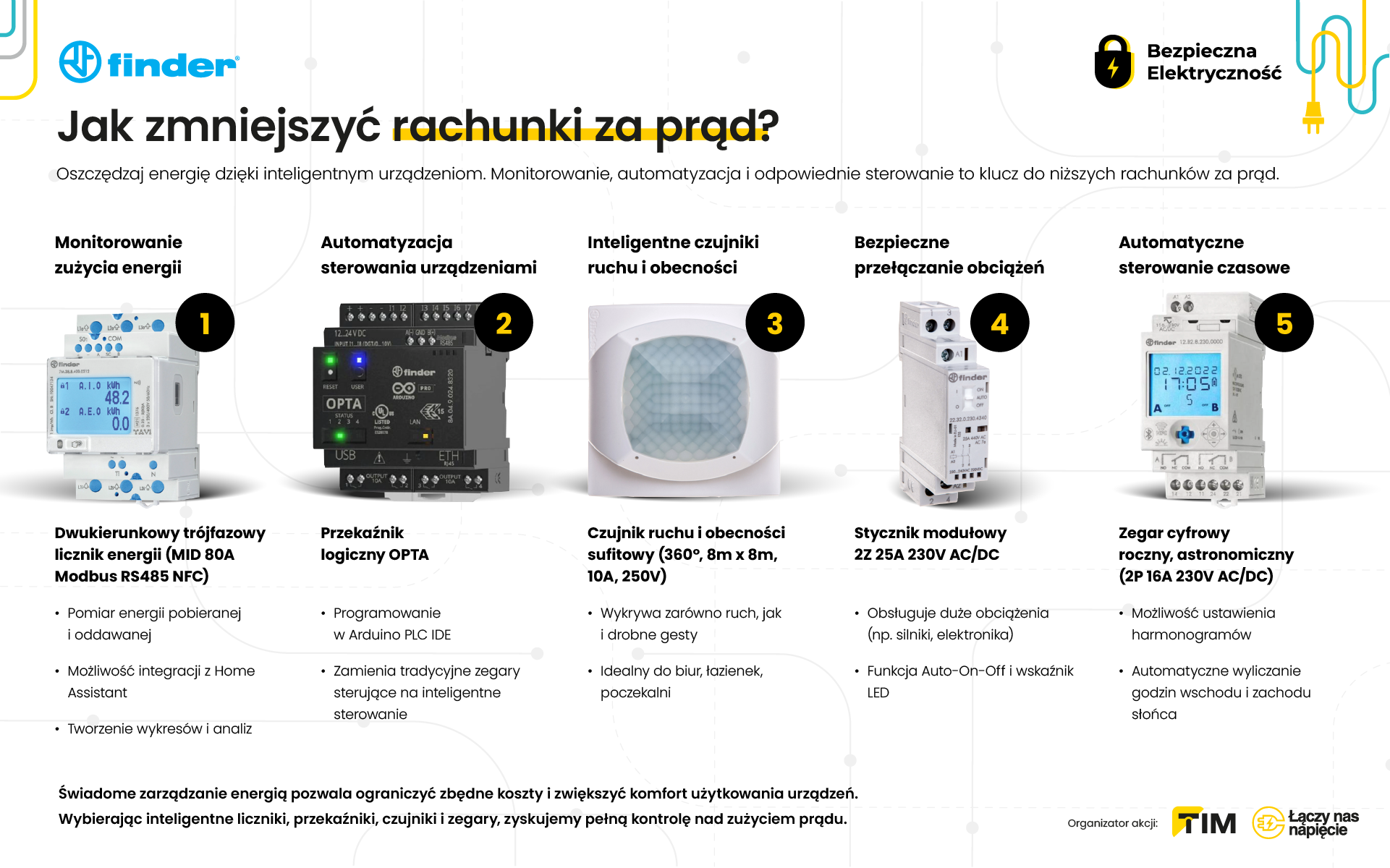

Infografika — Jak zmniejszyć rachunki za prąd?
