Potrzebuję pomocy w doborze wyłącznika 4 polowego z wyzwalaczem podnapięciowym.
Odpowiedzi (2)
-
-
Brak jakichkolwiek danych, jak więc dobrać rozłącznik?

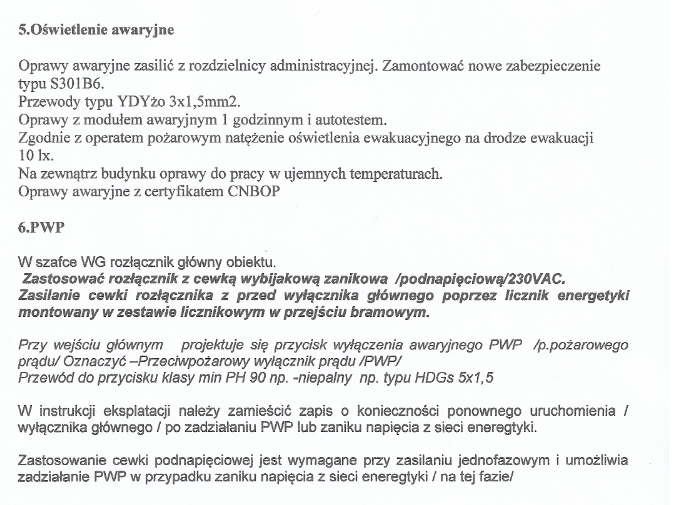

Na dołączonych materiałach nie ma informacji, że rozłącznik ma być 4 polowy (może jest o tym coś w innej części dokumentacji).Zobacz więcejBrak jakichkolwiek danych, jak więc dobrać rozłącznik?
Na dołączonych materiałach nie ma informacji, że rozłącznik ma być 4 polowy (może jest o tym coś w innej części dokumentacji).

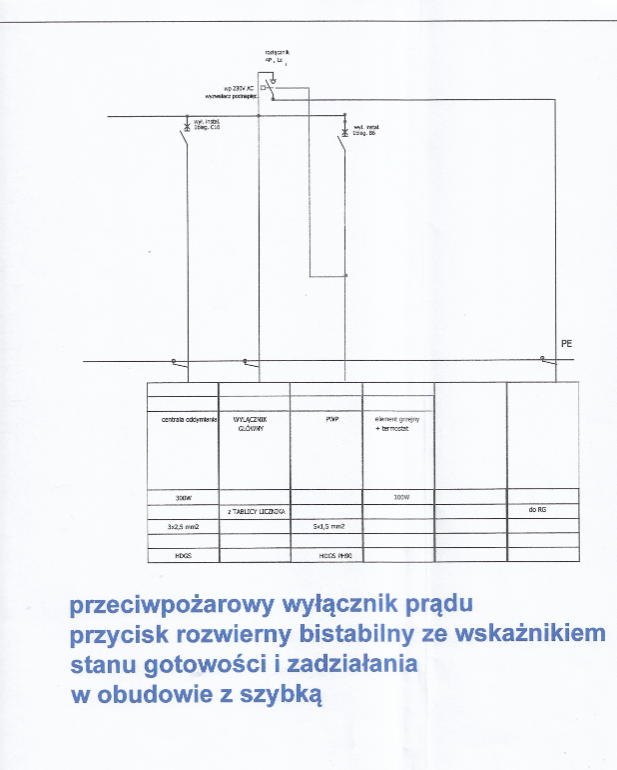

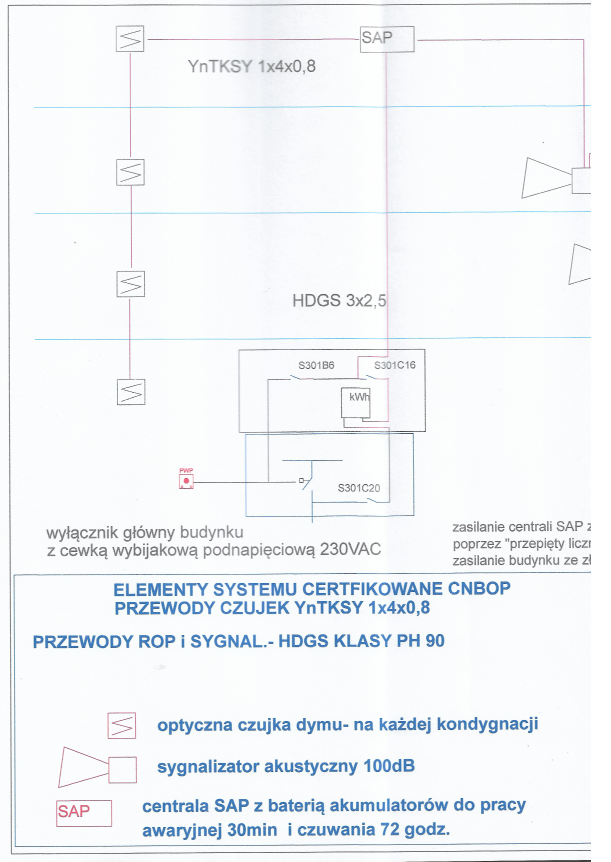

Jakie są zabezpieczenia przed rozłącznikiem?Schemat wydaje mi się dziwny, zasilanie wybijaka jest pobierane po 3 wyłącznikach. Wyłączenie któregokolwiek z nich spowoduje rozłączenie rozłącznika. A tak to nie powinno działać.
Czytaj także:
Wyłącznik nadprądowy
Szukam dostępnego od ręki wyłącznika RCD 30mA typ S charakterystyka
nadmiarowy wyłącznik
czy do tego nadmiaroprądowego można podejść LGY 25? BKH 2P D63
Tranzysotry polowe
Jak działają tranzystory polowe i co je odróżnia od pozostałych?&nb
Aparatura modułowa Siemens - dlaczego warto ją wybrać?
Czego nie wiesz o aparaturze modułowej? Co ją wyróżnia? Czy modułów
Jak podłączyć włącznik światła?
Samodzielne podłączenie włącznika światła może być satysfakcjonując
Wyłącznik różnicowoprądowy o charakterystyce A
Wyłączniki różnicowoprądowe to istotny element nowoczesnych instala
Załączone zdjęcia są zbyt niskiej jakości, nie widzę szczegółów dotyczących parametrów rozłącznika.
Dlatego podaje typowe, przykładowe rozwiązanie na komponentach EATON:
Załączone zdjęcia są zbyt niskiej jakości, nie widzę szczegółów dotyczących parametrów rozłącznika.
Dlatego podaje typowe, przykładowe rozwiązanie na komponentach EATON:
Rozłącznik 4-biegunowy serii LN o prądzie ciągłym 160A: LN1-4-160-I https://datasheet.eaton.com/datasheet.php?model=112001&locale=en_GB&_lt=
Wyzwalacz podnapięciowy: NZM1-XU208-240AC nr 259442 https://datasheet.eaton.com/datasheet.php?model=259442&locale=en_GB&_lt=
Jeśli otrzymam bardziej szczegółowe dane, bedę mógł uściślić dobór.
