Uziemienie pionowe (szpilkowe) - kabel YKY uziemiający PE

Witam,

proszę o pomoc w zakresie uziemienia PE spod rozdzielnicy głównej nowo budowanego domu jednorodzinnego.

Poniżej kluczowe informacje:

1. Do budynku dochodzić będzie WLZ 4x16 mm2 ze skrzynki przyłączeniowej w granicy działki (ZP) - układ sieci TN-C.

2. Podział PEN na PE i N w rozdzielnicy głównej budynku.

3. Z linii napowietrznej nN w odległości 9 m od budynku poprowadzony pod ziemią kabel AI 4x35 mm2 do ZP w granicy działki.

4. Niestety w budynku na etapie stanu zerowego nie wykonano uziomu fundamentowego z podejściem bednarki do wewnątrz pod rozdzielnicę (szynę GSU) - brak wyprowadzenia bednarki pod rozdzielnicę do uziemienia PE.

5. Aktualnie brak możliwości wyprowadzenia bednarki spod rozdzielnicy na zewnątrz przez ścianę zewnętrzną z wykonaną elewacją w tym przez warstwę cokołową z wykonanym elewacyjnym cokołem pochyłym z kamienia piaskowca dodatkowo przy wykonanych fundamentowanych rozłożystych (obszernych) 3-stopniowych schodach wejściowych i jak również przez wykończoną już posadzkę i ścianę fundamentową - niekorzystna lokalizacja rozdzielnicy w stosunku do punktu wykonania uziomu szpilkowego.

6. Przewidziano ogranicznik Przepięć DEHNshield 941305.

7. 4 aroty fi50 mm wyprowadzone spod rozdzielnicy przez ścianę fundamentiwą budynku i ścianę fundamentową schodów wejściowych o długości ok. 7 - 7,5 m (z uwzględnieniem skrętów).

8. Brak instalacji odgromowej.

9. Planowany uziom szpilkowy ze stali nierdzewnej V4A fi20 mm (zakupiony komplet uziomu Haus-Held) w odległości 1-1,5 m od ściany budynku i schodów wejściowych.

Biorąc pod uwagę powyższe jedyną możliwością uziemienia PE wydaje się poprowadzenie spod rozdzielnicy (GSU) w arocie przechodzącym przez ścianę fundamentową i przebiegającym w gruncie (na długości ok. 4-5 m) do uziomu szpilkowego ze stali V4A fi20 mm uziemiającego kabla ziemnego YKY NYY 0,6/1kV RMC (!) o długości 7-8 mb - pozostaje tylko pytanie jakiego przekroju ?

Czy z uwagi na wymaganą 7-8 m długość kabla YKY należy zastosować dla uziemienia PE kabel przekrój 1x35 mm2 (taki został przewidziany) czy może 1x50 mm2 ?

Czy w przypadku:

- braku instalacji odgromowej,

- przebiegu w bliskości budynku (9 m) napowietrznej linii nN (w związku czym przewidziano ogranicznik przepięć DEHNshield 941305)

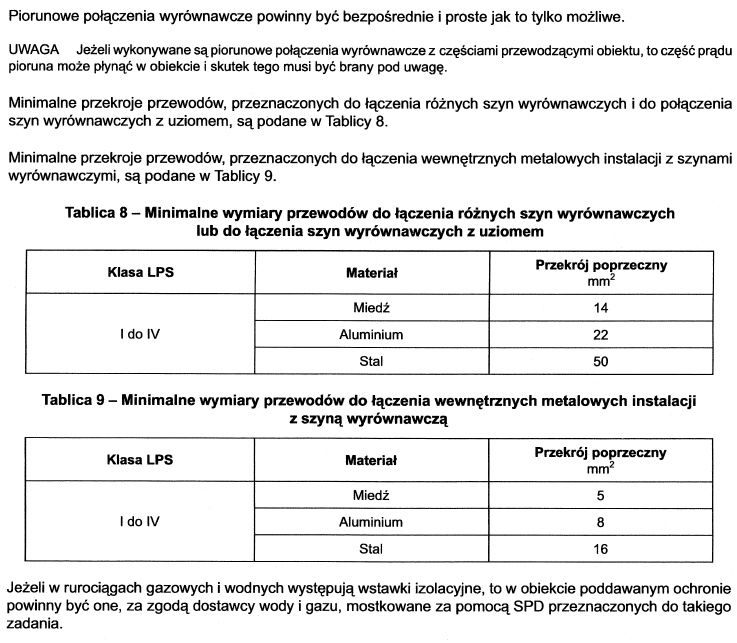

normy dla elementów przyłączeniowych uziomu wymagają dla kabla miedzianego NYY zastosowania przekroju min. 50 mm2 czy może w powyżej opisanym przypadku dla uziemienia PE wystarczy zastosowanie przekroju kabla miedziowego (wielodrutowego - 7 drutów) 1x35 mm2 (ze średnicą pojedynczego drutu powyżej 1,7 mm) ?

Uprzejmie proszę o pomoc i radę czy powyżej opisany sposób uziemienia PE kablem miedzianym (wielodrutowym) YKY 1x35 mm2 RMC będzie prawidłowy (wobec braku fizycznej możliwości wprowadzenia pod rozdzielnicę bednarki) i czy kabel miedziany uziemiający PE podłączony w gruncie do złącza krzyżowego nierdzewnego uziomu szpilkowego ze stali nierdzewnej V4A może mieć przekrój 1x35 mm2 ?

Dodatkowo proszę o podpowiedź czy przyłączając kabel miedziany YKY do złącza krzyżowego nierdzewnego uziomu szpilkowego V4A należy zastosować końcówkę kablową oczkową z miedzi cynowanej czy miedzi gołej ?

Z góry dziękuję za pomoc i wyjaśnienie ww. problemu.

Pozdrawiam
